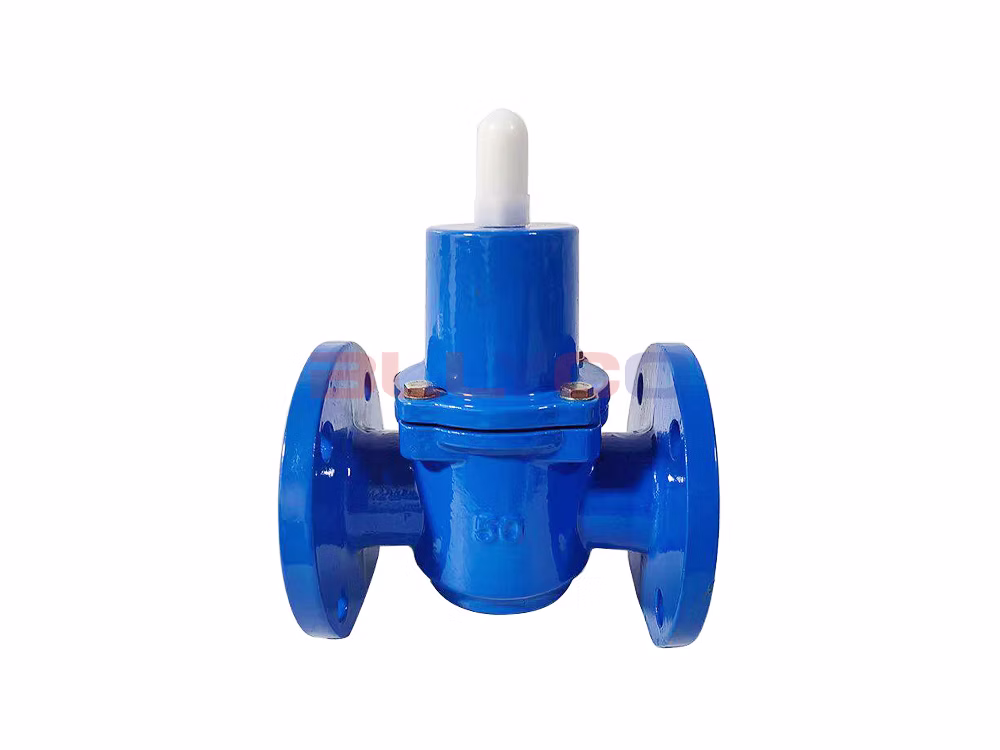

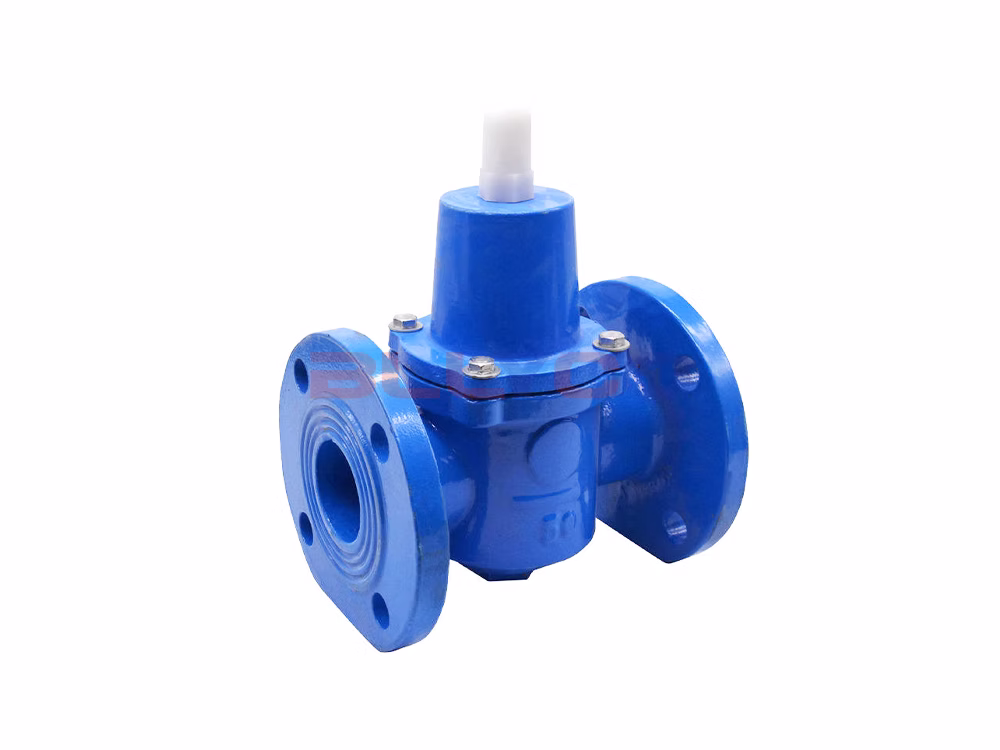

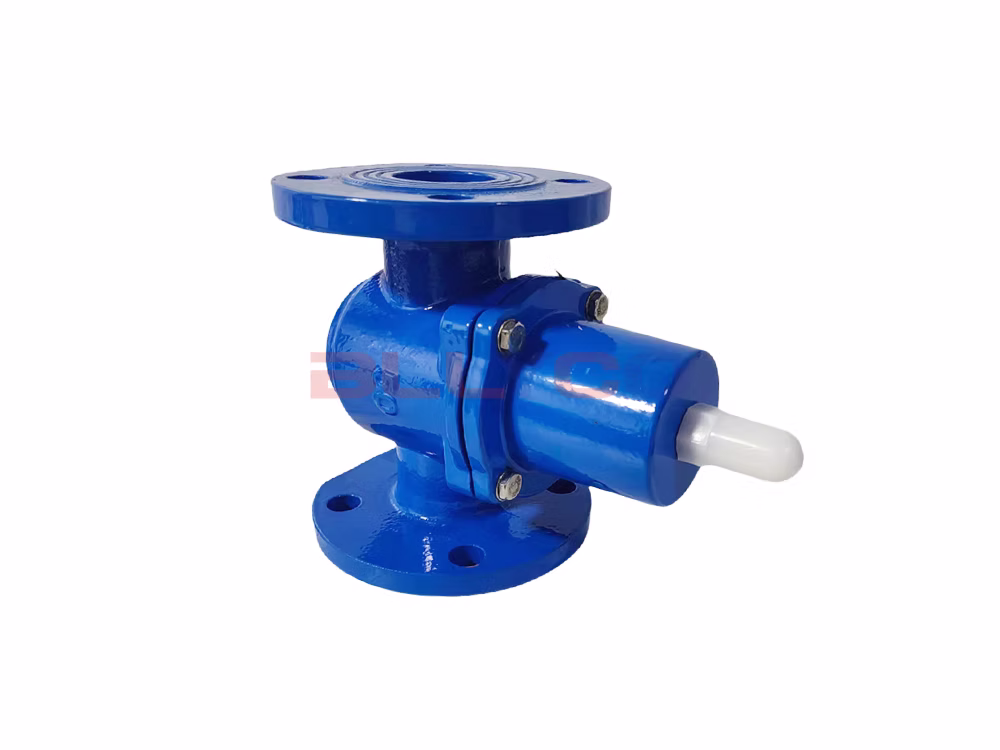

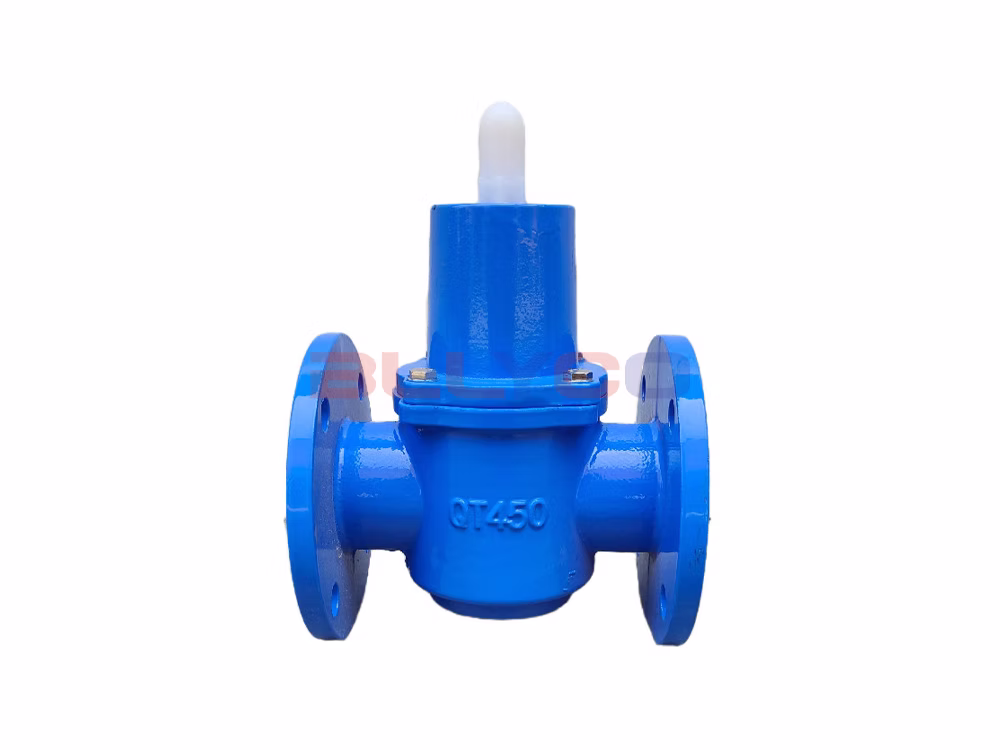

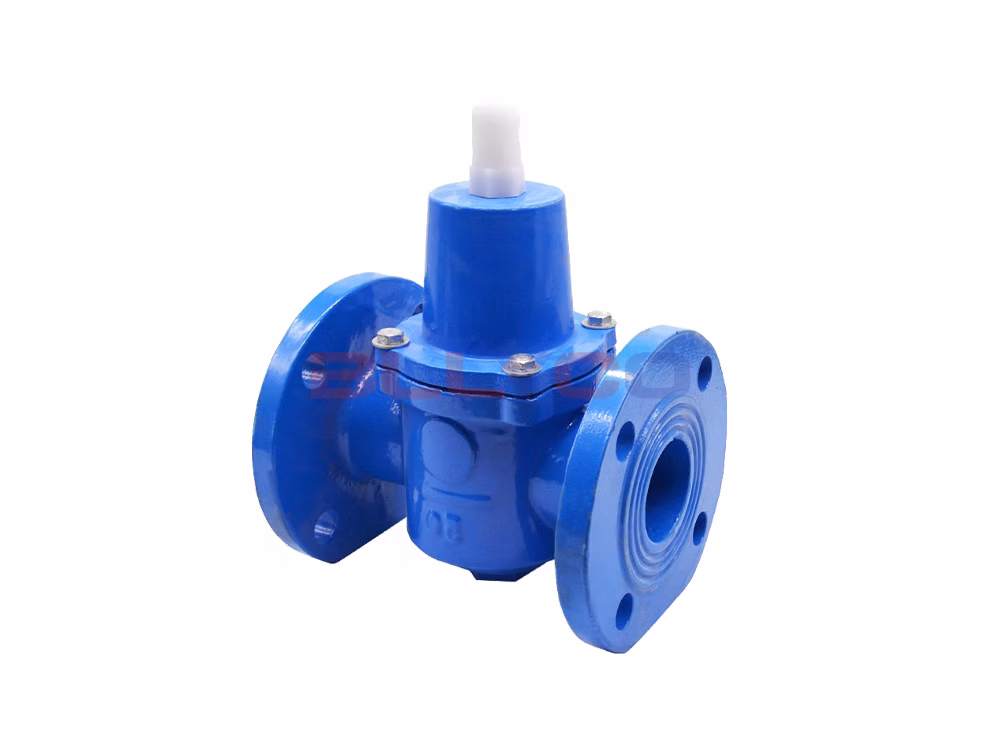

球墨铸铁减压稳压阀 Y416X-16Q

Y416X减压稳压阀是一种由阀体、阀盖、弹簧罩、主阀弹簧、活塞、O型圈、密封垫、调节弹簧和膜片等组成的常开型弹簧膜片式压力调节阀。它采用了阀后压力反馈机构，工作中既减动压、也减静压，既可水平安装，也可垂直安装。

工作原理

该阀阀后出口压力通过压力反馈机构传到橡胶膜片下的阀芯上，使阀瓣和截流口保持相应位置，当达到调定值时，截流口关闭实现减静压，当阀后压力低于调定值时，由弹簧的压力向下压阀芯，又打开了截流口进行增压，保证阀后压力不超过调定值。由于进口压力作用面与出口压力作用面为1:10，阀后0.1MPa的力可以平衡阀前1.0MPa的力，故具有稳压作用。

应用领域

在高层建筑冷热供水系统中完全可以代替分区供水中的分压水箱，在气压罐和变速泵供水系统中，是解决高层底部供水压力大的理想产品。安装此阀可实现低压、等压供水，可节水、节能、减小噪音和延长管路及卫生器具的使用寿命。安装此阀可简化供水系统中的设备，可降低工程造价。此阀更换部分零件，还可应用在工业生产中需要减压的场合。如：压缩空气、低温蒸气、油类等。

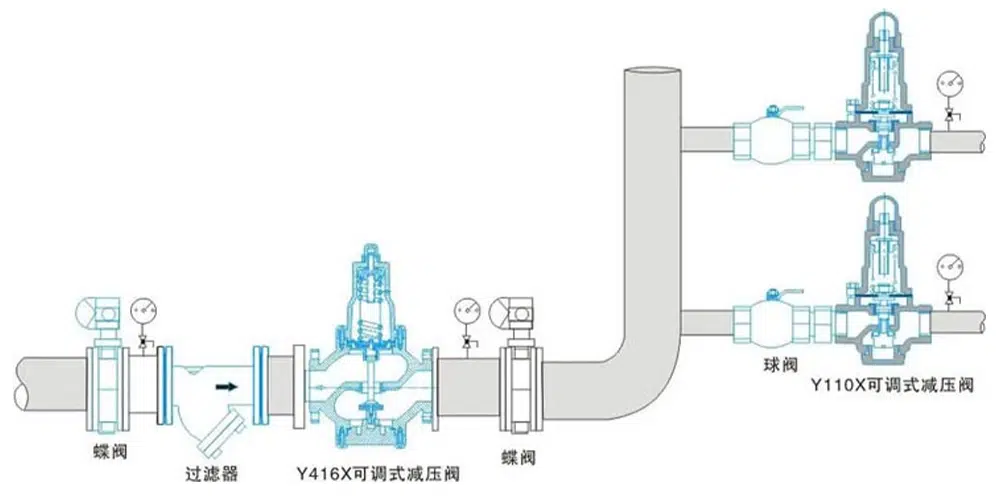

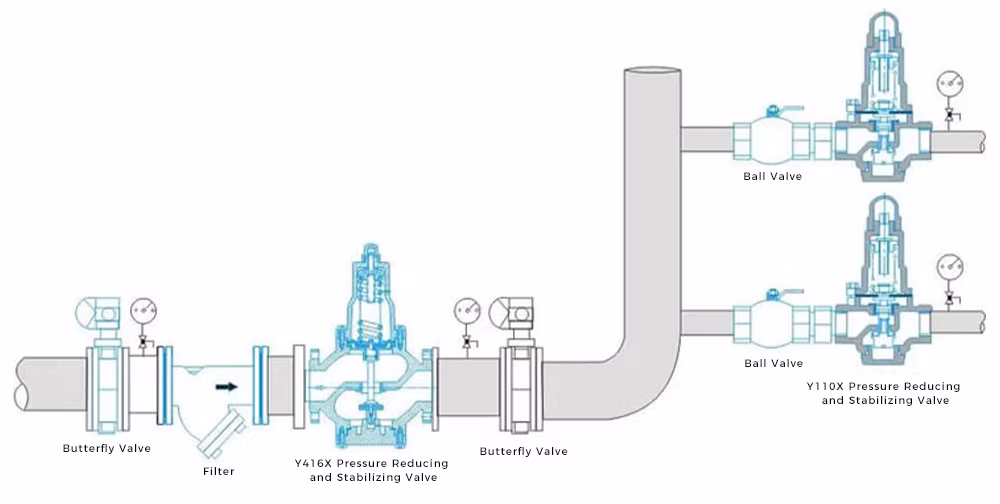

安装示意图

产品参数

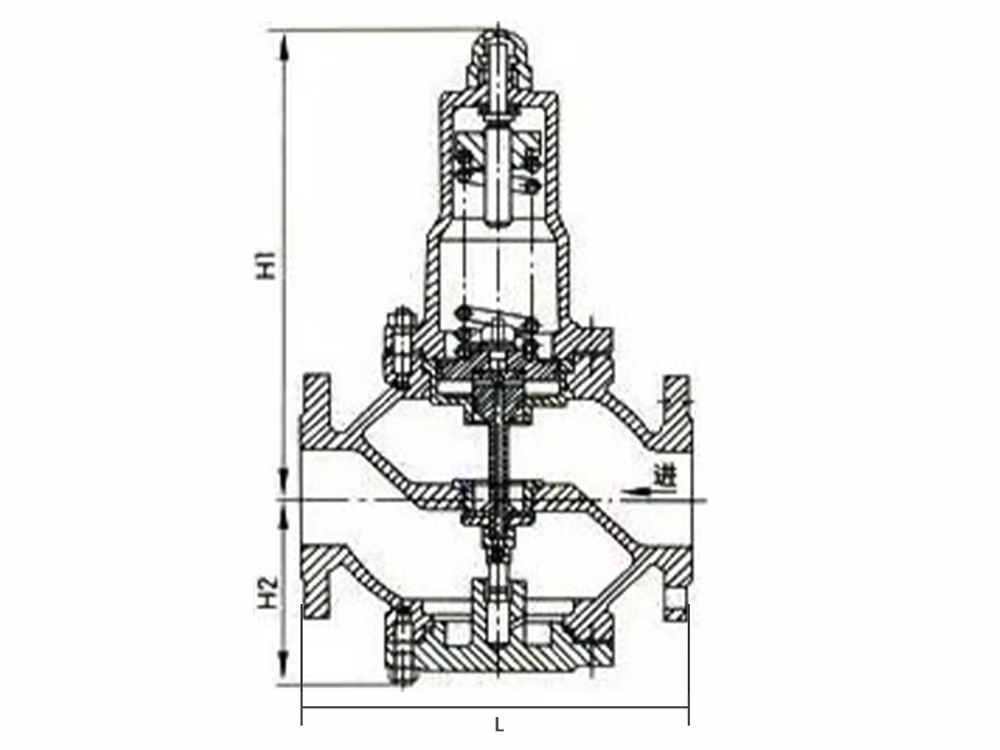

产品尺寸参考
