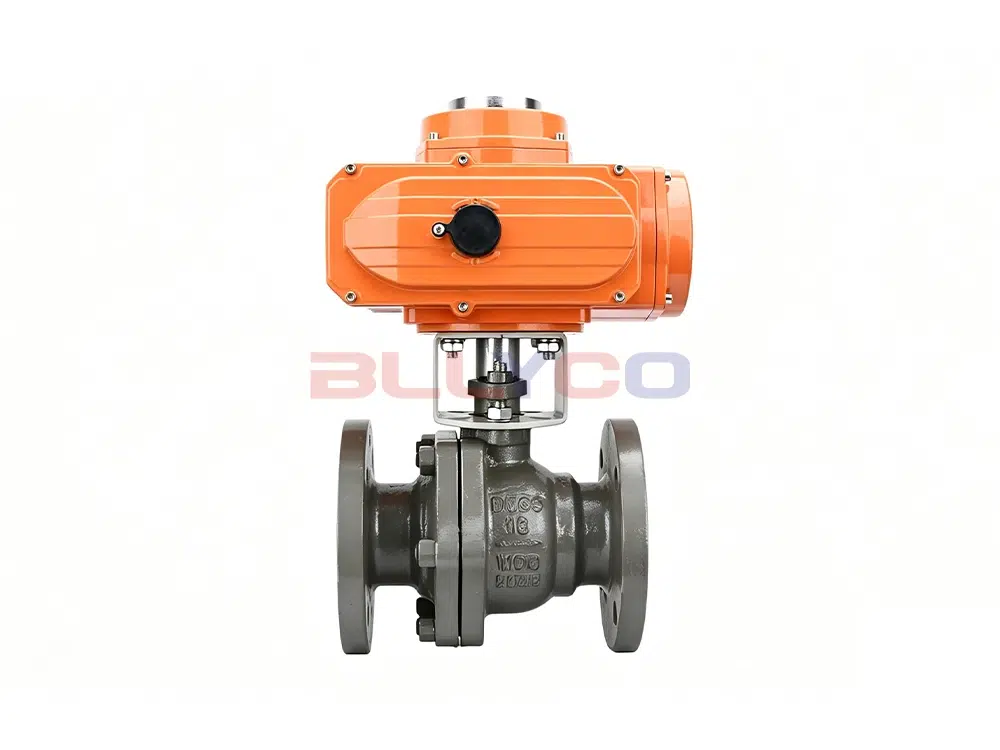

Q941H电动硬密封球阀适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式。电动金属密封球阀主要适用于温度≤325℃的工况场合。电动金属密封球阀主要分为两种密封结构：即单向密封和双向密封；单向密封：只能在规定的方向即球阀标示的密封方向密封；双向密封：在两个方向上也能密封；电动硬密封球阀的结构形式分为浮动球式和固定球式；连接形式为法兰连接、焊接连接及螺纹连接。电动执行机构内置伺服系统，不用另配伺服放大器，输入4-20mA信号及AC220V/AC380V电源即可控制运转。电动硬密封球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定等优点。
产品特点
- 采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。
- 根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构或耐较高温度的结构。
- 采用下装式阀焊，设置倒密封结构，能确保填料处可靠密封。
产品参数
产品型号 | Q941H-16C |
阀体材质 | 铸钢 |
控制形式 | 开关型/调节型 |
可选电压 | AC220V/AC380V/DC24V |
公称压力 | ≤1.6Mpa |
适用介质 | 水、蒸汽、油品等 |
适用温度 | ≤325℃ |

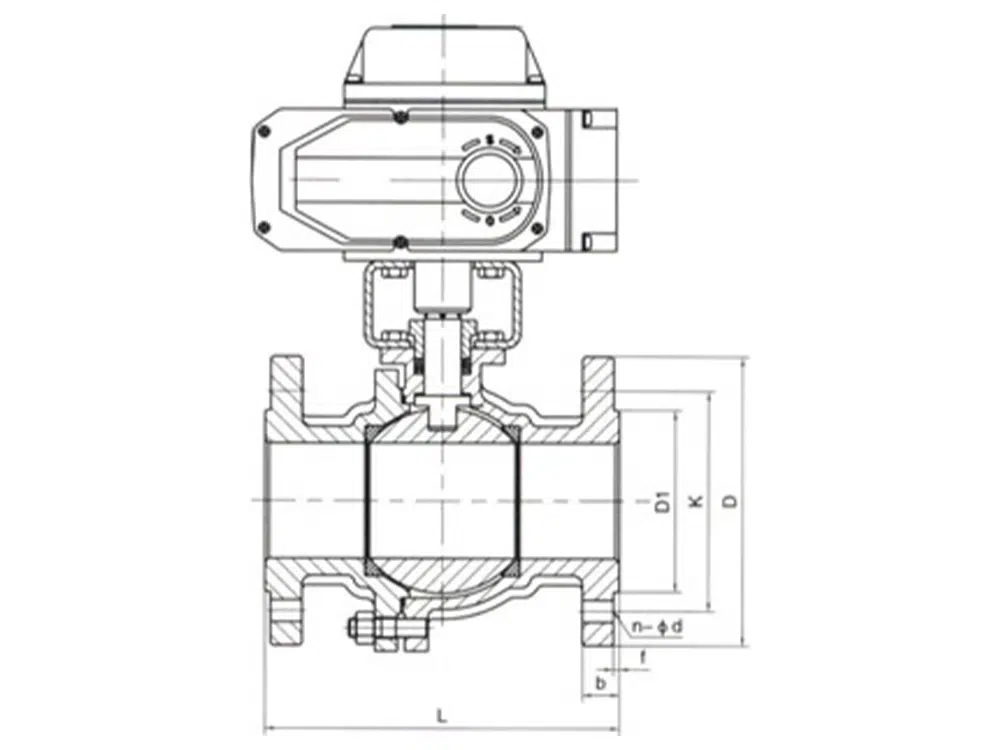

产品尺寸参考
通径 | L | D | K | D1 | b | f | n-Φd |
DN15 | 130 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 |
DN20 | 140 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 |
DN25 | 150 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 |
DN32 | 165 | 135 | 100 | 76 | 18 | 3 | 4-Φ18 |
DN40 | 180 | 145 | 110 | 84 | 18 | 3 | 4-Φ18 |
DN50 | 200 | 160 | 125 | 99 | 20 | 3 | 4-Φ18 |
DN65 | 220 | 180 | 145 | 118 | 20 | 3 | 4-Φ18 |
DN80 | 250 | 195 | 160 | 132 | 20 | 3 | 8-Φ18 |
DN100 | 280 | 215 | 180 | 156 | 22 | 3 | 8-Φ18 |
DN125 | 320 | 245 | 210 | 184 | 22 | 3 | 8-Φ18 |
DN150 | 360 | 280 | 240 | 211 | 24 | 3 | 8-Φ22 |
DN200 | 400 | 335 | 295 | 266 | 24 | 3 | 12-Φ22 |
