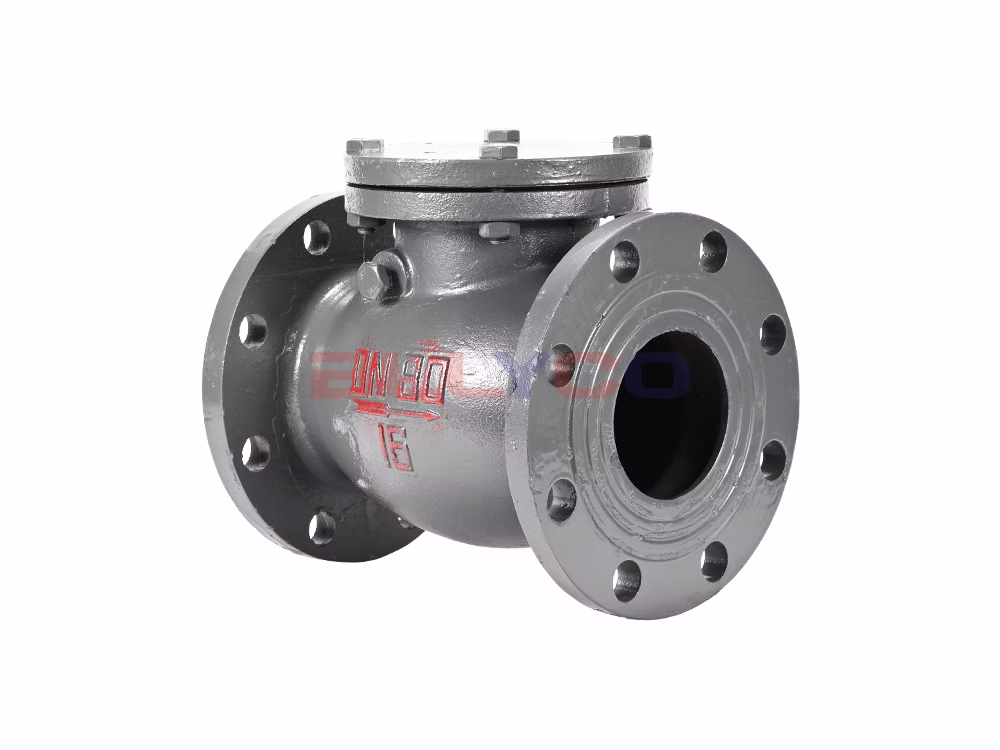

H44T-16旋启式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。旋启式止回阀的采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿，适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
产品参数
产品型号 | H44T-16 |
阀体材质 | 灰铸铁 |
阀瓣材质 | 灰铸铁堆焊黄铜 |
公称压力 | ≤1.6Mpa |
适用介质 | 水、气、油品等 |
适用温度 | ≤120℃ |
产品尺寸参考
通径 | A | B |
DN40 | 155 | 121 |
DN50 | 195 | 121 |
DN65 | 210 | 135 |
DN80 | 225 | 141 |
DN100 | 285 | 168 |
DN125 | 320 | 182 |
DN150 | 345 | 215 |
