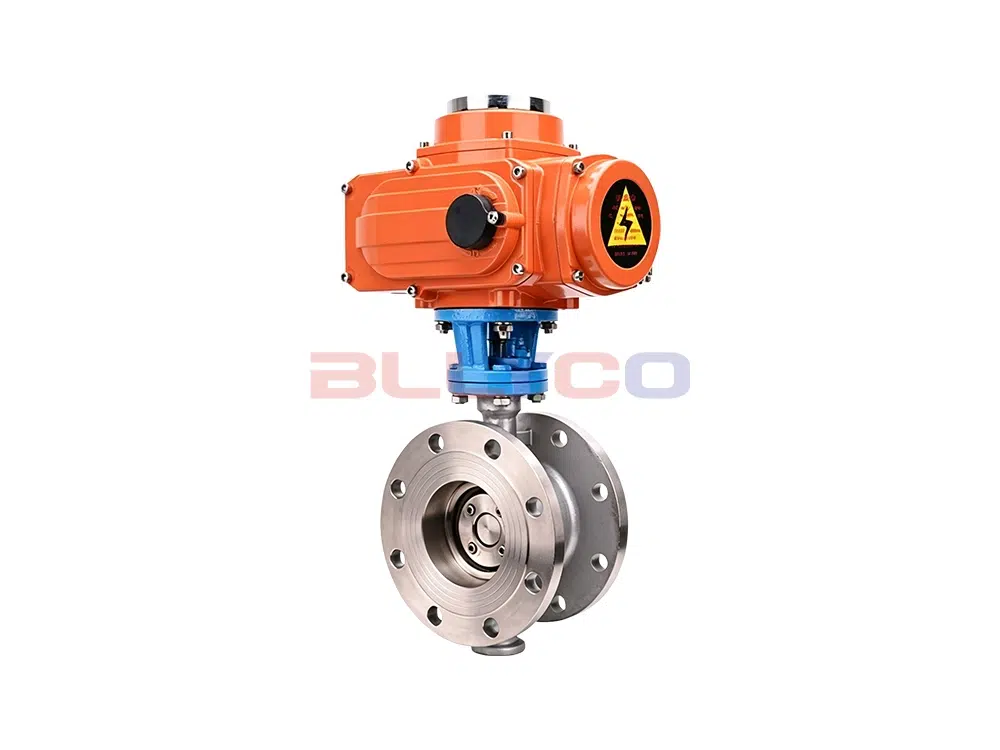

D943H/W型电动法兰硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤325℃的治金 、电力、石油化工以及给排水和市政建设等工业管道上，作调节流量和截断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
产品特点
- 蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。
- 密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀性，使用寿命长等特点。
- 碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
- 大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
- 本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
应用领域
主要用于水、空气、天然气、油品及弱腐蚀性介质的流量调节与管路截断，适用于冶金、电力、石油、化工等领域。
产品参数
产品型号 | D943W-16P |
阀体材质 | 304不锈钢 |
控制形式 | 开关型/调节型 |
可选电压 | AC220V/AC380V/DC24V |
公称压力 | ≤1.6Mpa |
适用介质 | 水、蒸汽、油品等 |
适用温度 | ≤325℃ |

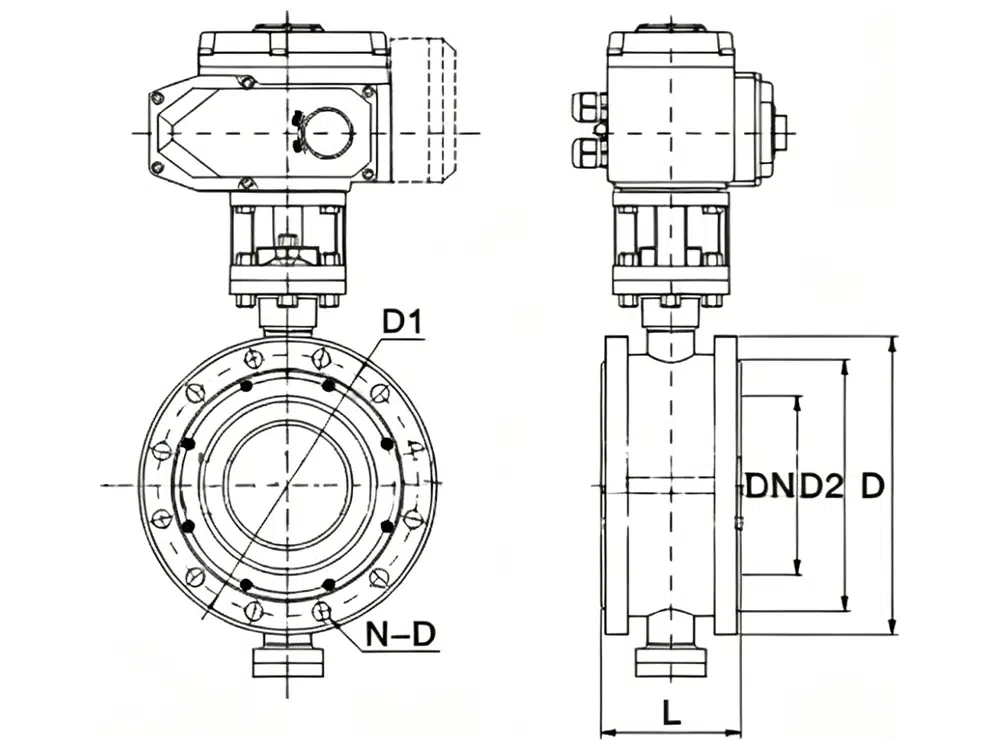

产品尺寸参考
DN | Inch | L | D | D1 | D2 | N-D |
50 | 2" | 108 | 160 | 125 | 99 | 4-18 |
65 | 2-1/2" | 112 | 180 | 145 | 118 | 4-18 |
80 | 3" | 114 | 200 | 160 | 132 | 8-18 |
100 | 4" | 127 | 220 | 180 | 156 | 8-18 |
125 | 5" | 140 | 250 | 210 | 184 | 8-18 |
150 | 6" | 140 | 285 | 240 | 211 | 8-22 |
200 | 8" | 152 | 340 | 295 | 266 | 12-22 |
250 | 10" | 165 | 405 | 355 | 319 | 12-26 |
300 | 12" | 178 | 460 | 410 | 370 | 12-26 |
350 | 14" | 190 | 520 | 470 | 429 | 16-26 |
400 | 16" | 216 | 580 | 525 | 480 | 16-30 |
450 | 18" | 222 | 640 | 585 | 548 | 20-30 |
500 | 20" | 229 | 715 | 650 | 609 | 20-33 |
