Y110X稳压减压阀是一种由阀体、阀盖、弹簧罩、主阀弹簧、活塞、O型圈、密封垫、调节弹簧和膜片等组成的常开型弹簧膜片式压力调节阀。它采用了阀后压力反馈机构，工作中既减动压、也减静压，既可水平安装，也可垂直安装。
工作原理
该阀阀后出口压力通过压力反馈机构传到橡胶膜片下的阀芯上，使阀瓣和截流口保持相应位置，当达到调定值时，截流口关闭实现减静压，当阀后压力低于调定值时，由弹簧的压力向下压阀芯，又打开了截流口进行增压，保证阀后压力不超过调定值。由于进口压力作用面与出口压力作用面为1:10，阀后0.1MPa的力可以平衡阀前1.0MPa的力，故具有稳压作用。
应用领域
在高层建筑冷热供水系统中完全可以代替分区供水中的分压水箱，在气压罐和变速泵供水系统中，是解决高层底部供水压力大的理想产品。安装此阀可实现低压、等压供水，可节水、节能、减小噪音和延长管路及卫生器具的使用寿命。安装此阀可简化供水系统中的设备，可降低工程造价。此阀更换部分零件，还可应用在工业生产中需要减压的场合。如：压缩空气、低温蒸气、油类等。

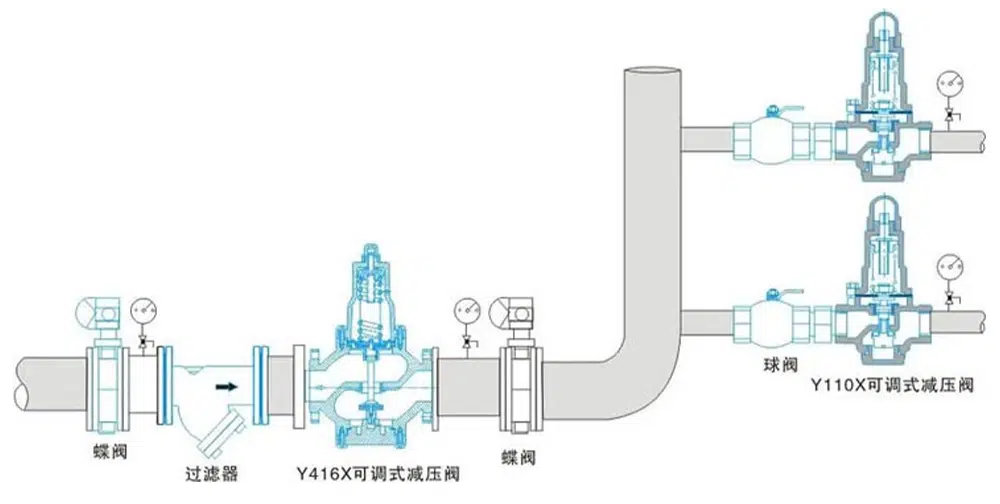

安装示意图
产品参数
产品型号 | Y110X-16Q |
阀体材质 | 球墨铸铁 |
公称压力 | ≤1.6Mpa |
适用介质 | 空气或非腐蚀性液体 |
适用温度 | ≤80℃ |

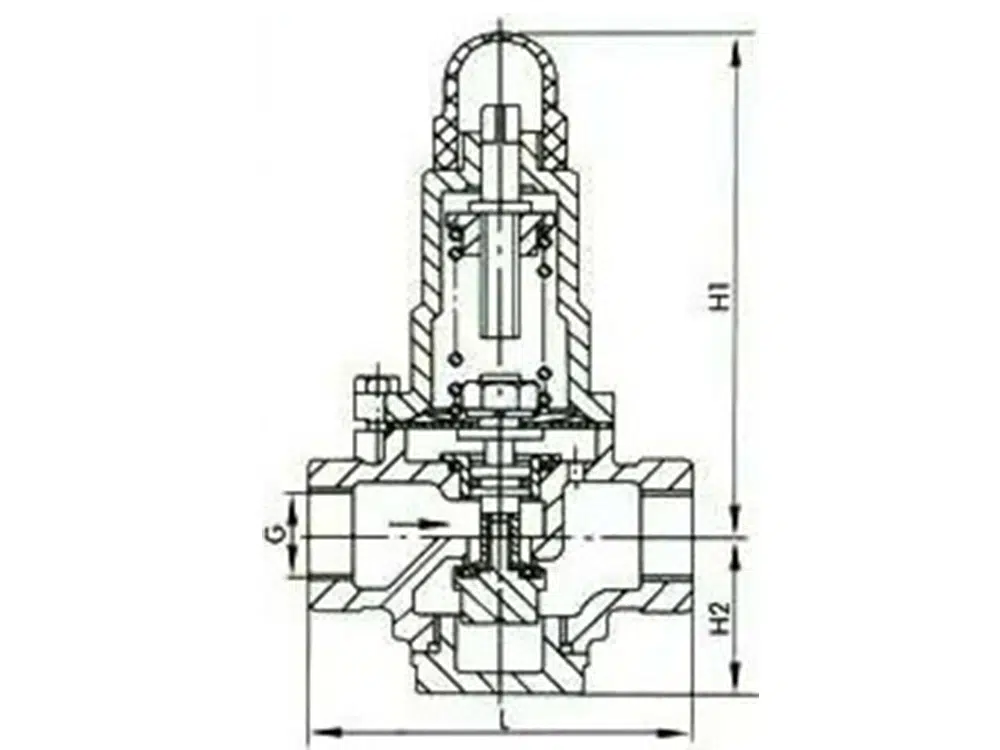

产品尺寸参考
通径 | L | H1 | H2 | G |
DN15 | 100 | 135 | 41 | 1/2" |
DN20 | 100 | 135 | 41 | 3/4" |
DN25 | 120 | 152 | 45 | 1" |
DN32 | 150 | 180 | 53 | 1 1/4" |
DN40 | 150 | 196 | 56 | 1 1/2" |
DN50 | 180 | 201 | 58 | 2" |
