T40手动调节阀只适用于公称压力≤1.6MPa和介质温度t≤200℃的蒸汽或热水管路上作为调节流量之用。 按顺时针旋转手轮即可关闭手动调节阀，这时阀杆带动阀瓣下降，直使两锥形密封面接触达到严密将管路关闭为止，主要用于城市集中供热，区域供热，循环水工程，热电厂管网和制冷空调等工程中，具有截止、节流和调节流量的作用，可取代节流孔板，是一种可改变孔径的节流装置。
产品特点
- 改善供热供工况：凡是采用手动调节阀的支线及热力点都可以按着设计工况进行流量调节，达到良好的温度工况，这种调节阀比闸阀、截止阀调节性能好，它具有近似直线调节性能。因此，各采暖建筑物的冷热不均现象得到有力改善。
- 节省能源：热力管网由于温度压力的失调，造成某些分支流量过大，使一些建筑温度过高，用户不得不开窗户，大量热能白白浪费掉，由于分支安装了手动调节阀，克服了温度压力失调，避免开窗户，达到节约能源的目的。
- 改善网管水力工况：手动调节阀能按照额定流量进行控制，将网管超量运行的流量降低，使原来的水工况恶化程度得到一定的改善。
产品参数

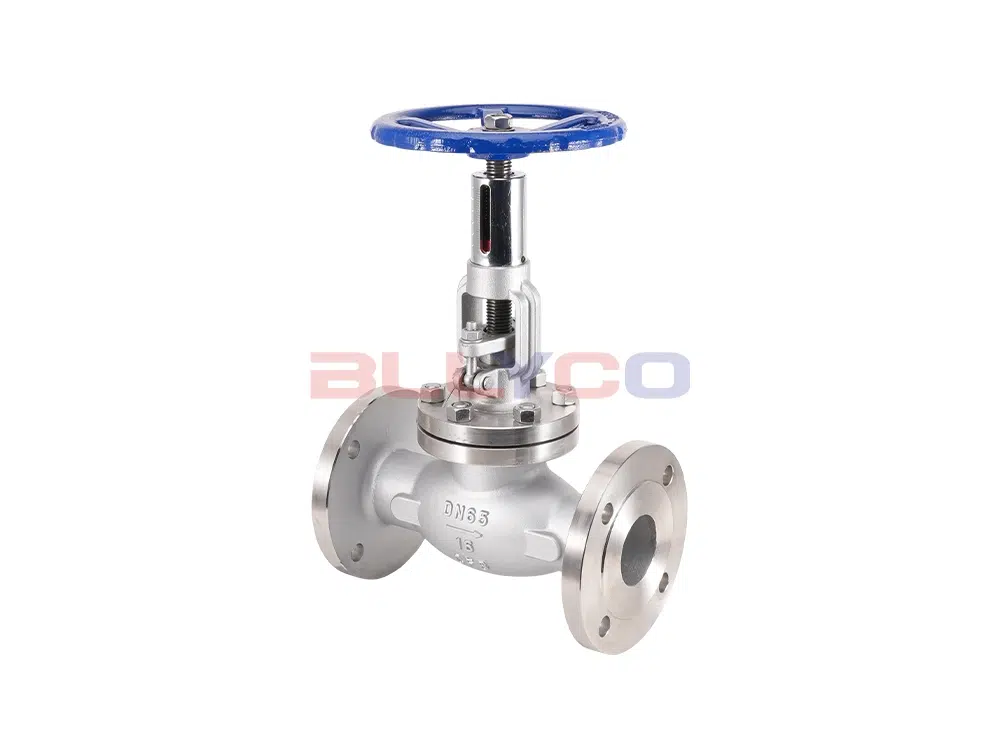

产品型号 | T40W-16P |
阀体材质 | 304不锈钢 |
公称压力 | ≤1.6Mpa |
适用介质 | 水、蒸汽等 |
适用温度 | ≤250℃ |

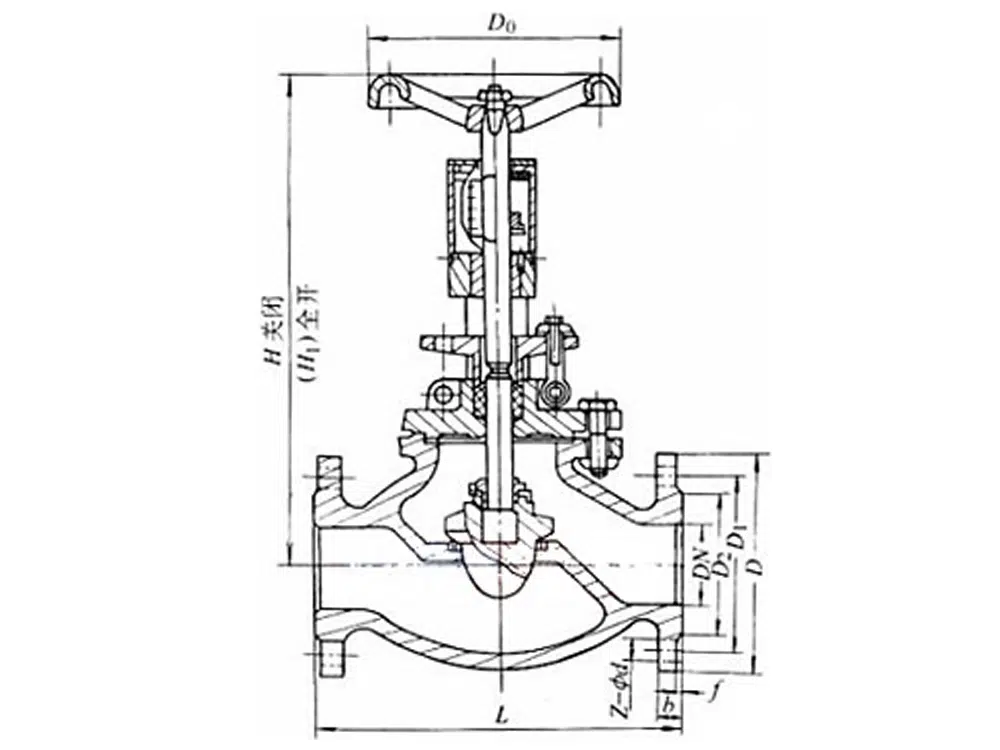

产品尺寸参考
通径 | L | D | D1 | D2 | f | b | H | H1 | D0 | Z-Φd |
DN25 | 160 | 115 | 85 | 65 | 2 | 14 | 250 | 273 | 120 | 4-φ14 |
DN32 | 180 | 135 | 100 | 78 | 2 | 16 | 250 | 273 | 120 | 4-φ18 |
DN40 | 200 | 150 | 110 | 88 | 2 | 16 | 250 | 273 | 120 | 4-φ18 |
DN50 | 230 | 165 | 125 | 102 | 2 | 16 | 264 | 290 | 120 | 4-φ18 |
DN65 | 290 | 185 | 145 | 122 | 3 | 18 | 380 | 426 | 200 | 4-φ18 |
DN80 | 310 | 200 | 160 | 133 | 3 | 20 | 413 | 468 | 200 | 8-φ18 |
DN100 | 350 | 220 | 180 | 158 | 3 | 20 | 466 | 530 | 240 | 8-φ18 |
DN125 | 400 | 250 | 210 | 184 | 3 | 22 | 540 | 613 | 260 | 8-φ18 |
DN150 | 480 | 285 | 240 | 212 | 3 | 24 | 623 | 698 | 360 | 8-φ22 |
DN200 | 600 | 340 | 295 | 268 | 3 | 26 | 687 | 777 | 400 | 12-φ22 |
DN250 | 650 | 395 | 350 | 320 | 3 | 26 | 940 | 1074 | 500 | 12-φ25 |
DN300 | 750 | 445 | 460 | 430 | 3 | 28 | 940 | 1074 | 500 | 12-φ25 |
