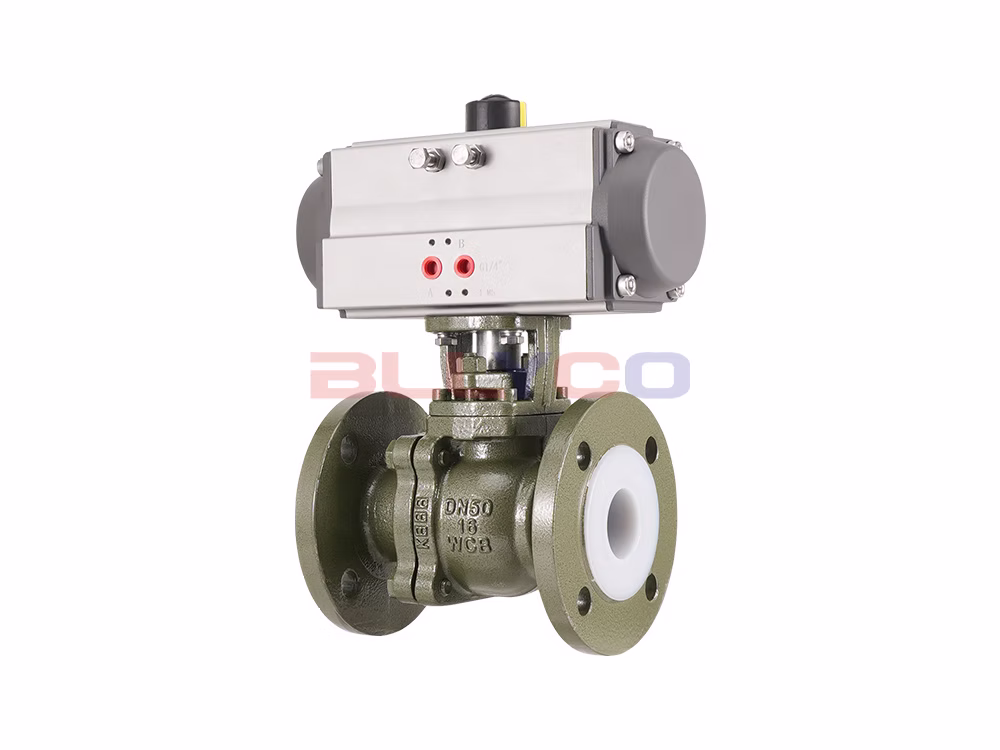

气动衬氟球阀由球阀与气动执行器组合而成。它的控制方式有两种：开关切断式及智能调节式。开关切断气动球阀配合换向电磁阀、限位开关及输入0.4~0.7MPa气源实现电气开关控制及阀位远程反馈。智能调节气动球阀配套电气定位器输入4-20ma电流信号，可实现对压力、流量、温度、液位等参数的调节。特别适合于介质强腐蚀性的化学性质的场合。可广泛应用于化工、制药等化学性工业自动控制系统中，作远距离集中控制或就地控制。
特点与标准
- 具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。
- 耐火，防静电处理，阀杆防爆出装置，保证系统安全。
- 阀腔内全衬F46，抗强酸强碱腐蚀。
- 硅溶胶精密铸造阀体，结构紧密，尺寸精度高。外观精美。
产品参数
产品型号 | Q641F46-16C |
阀体材质 | 铸钢 |
内衬材质 | F46聚全氟乙丙稀 |
气缸材质 | 铝合金 |
气缸类型 | AT双作用 |
公称压力 | ≤1.6Mpa |
适用介质 | 酸碱性、强酸强碱化学性介质 |
适用温度 | ≤120℃ |

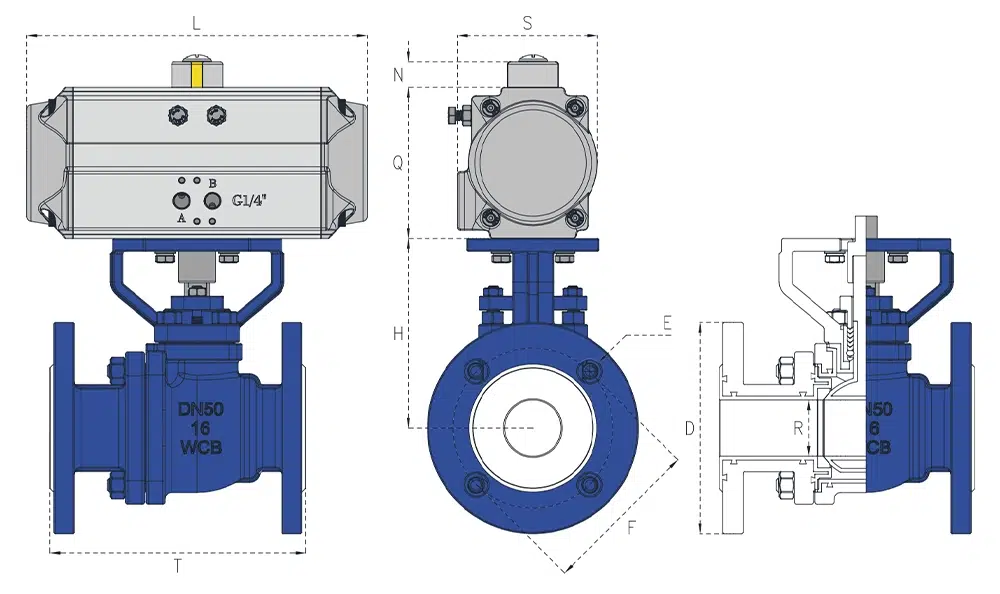

产品尺寸参考
通径 | L | T | S | N | Q | H | E | F | D | R |
DN15 | 147 | 135 | 71.5 | 20 | 72 | 95 | 4-Φ14 | 65 | 95 | 11 |
DN20 | 168 | 140 | 83 | 20 | 88 | 98 | 4-Φ14 | 75 | 105 | 14 |
DN25 | 186 | 150 | 95 | 20 | 99.5 | 113 | 4-Φ14 | 85 | 115 | 20 |
DN32 | 186 | 165 | 95 | 20 | 99.5 | 130 | 4-Φ18 | 100 | 140 | 26 |
DN40 | 212 | 180 | 103 | 20 | 108.7 | 135 | 4-Φ18 | 110 | 150 | 32 |
DN50 | 262 | 200 | 108.5 | 20 | 116.5 | 140 | 4-Φ18 | 125 | 165 | 42 |
DN65 | 268 | 220 | 121.5 | 20 | 133 | 145 | 8-Φ18 | 145 | 185 | 58 |
DN80 | 301 | 250 | 142 | 30 | 155 | 205 | 8-Φ18 | 160 | 200 | 73 |
DN100 | 390 | 280 | 152 | 30 | 172 | 230 | 8-Φ18 | 180 | 220 | 92 |
DN125 | 458 | 320 | 174 | 30 | 197 | 252 | 8-Φ18 | 210 | 250 | 118 |
DN150 | 534 | 360 | 206 | 30 | 230 | 283 | 8-Φ23 | 240 | 285 | 142 |
DN200 | 538 | 400 | 226 | 30 | 255 | 325 | 12-Φ23 | 295 | 340 | 190 |
DN250 | 602 | 450 | 260 | 30 | 289 | 370 | 12-Φ25 | 350 | 395 | 235 |
DN300 | 718 | 500 | 294 | 30 | 326 | 420 | 12-Φ25 | 400 | 445 | 280 |
