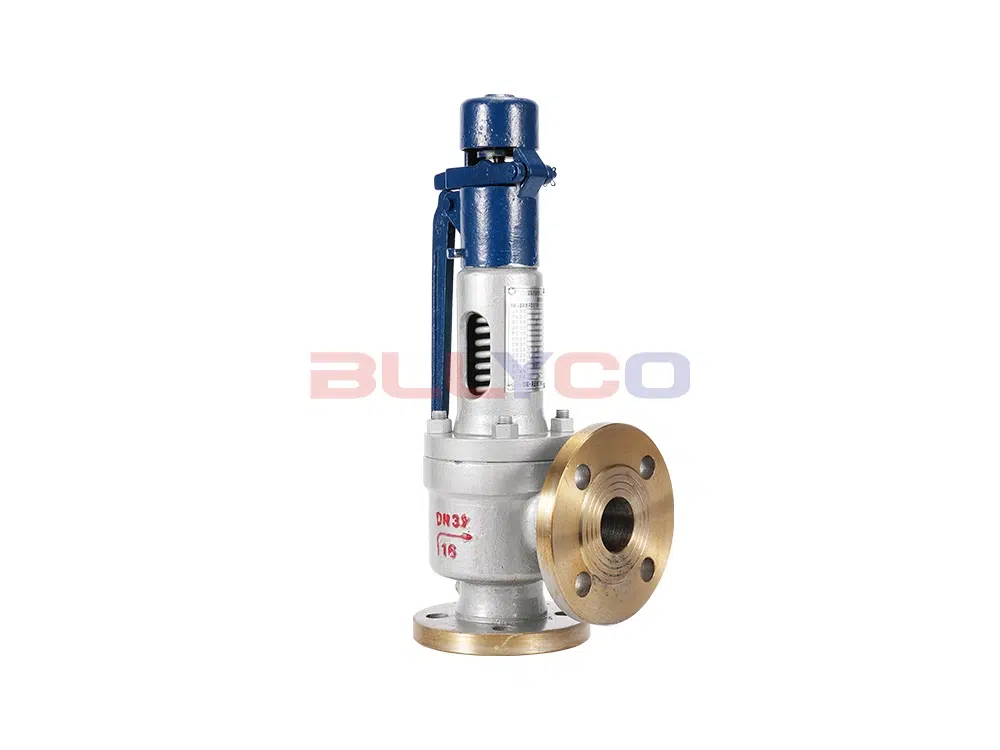

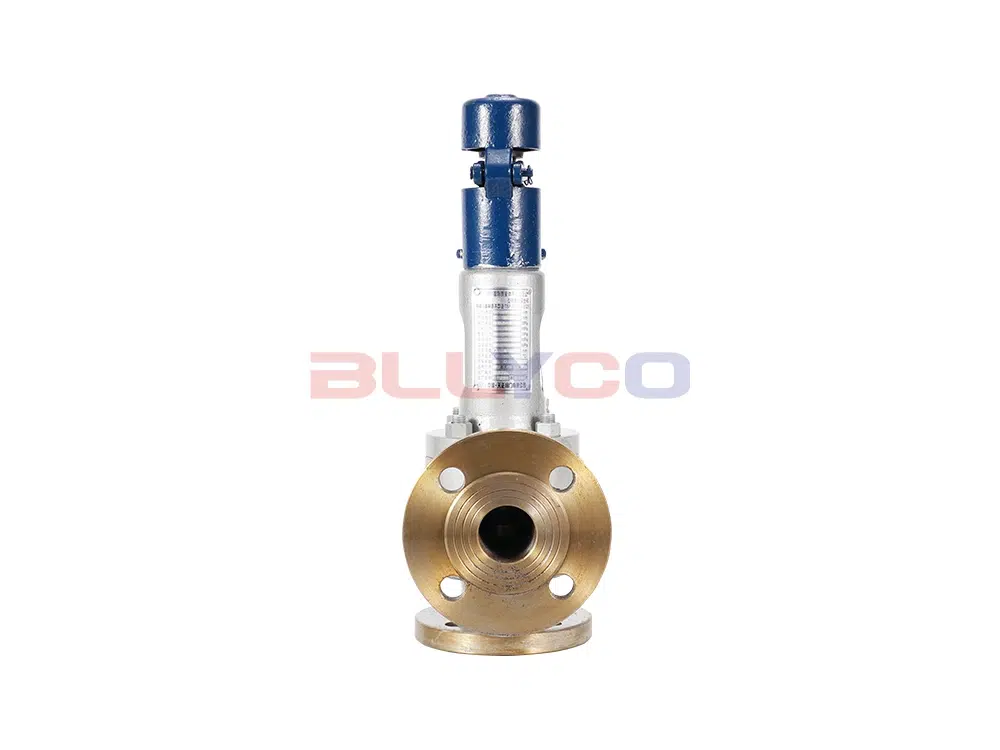

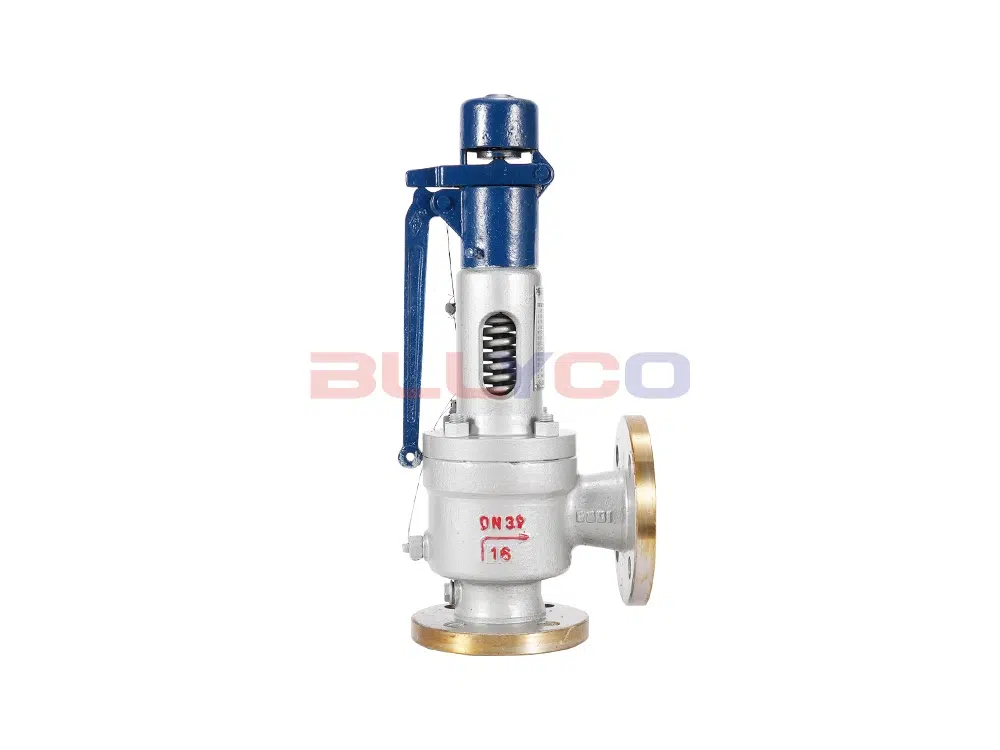

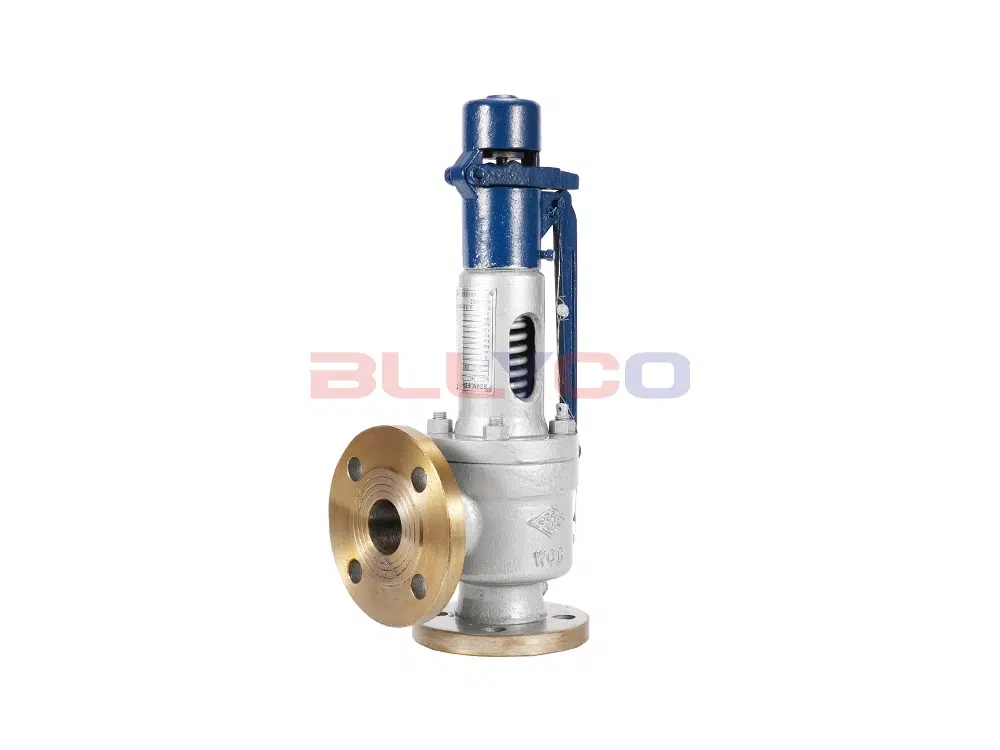

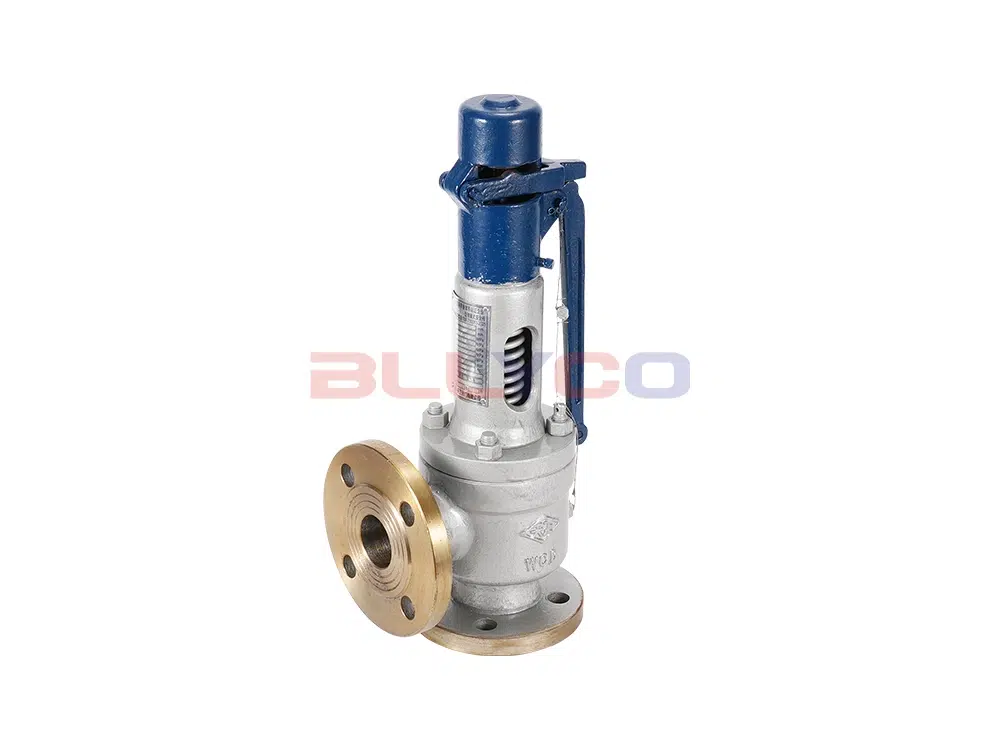

A48Y yaylı emniyet valfi, aşırı basınç koruma cihazı olarak buhar, hava ve çalışma sıcaklığı ≤ 350 ℃ olan diğer ortamların ekipmanı veya boru hattı için uygundur.
Çalışma Prensibi
Ekipman ve boru hattındaki basınç izin verilen değeri aştığında, vana otomatik olarak açılır ve ardından tam miktarı boşaltır; basınç belirtilen değere düştüğünde, ekipmanın ve boru hattının güvenli çalışmasını sağlamak için vana otomatik olarak kapanır.
Ürün Parametresi
Ürün Modeli | A48Y-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Buhar, hava vb. |
Uygulanabilir sıcaklık | ≤350°C |

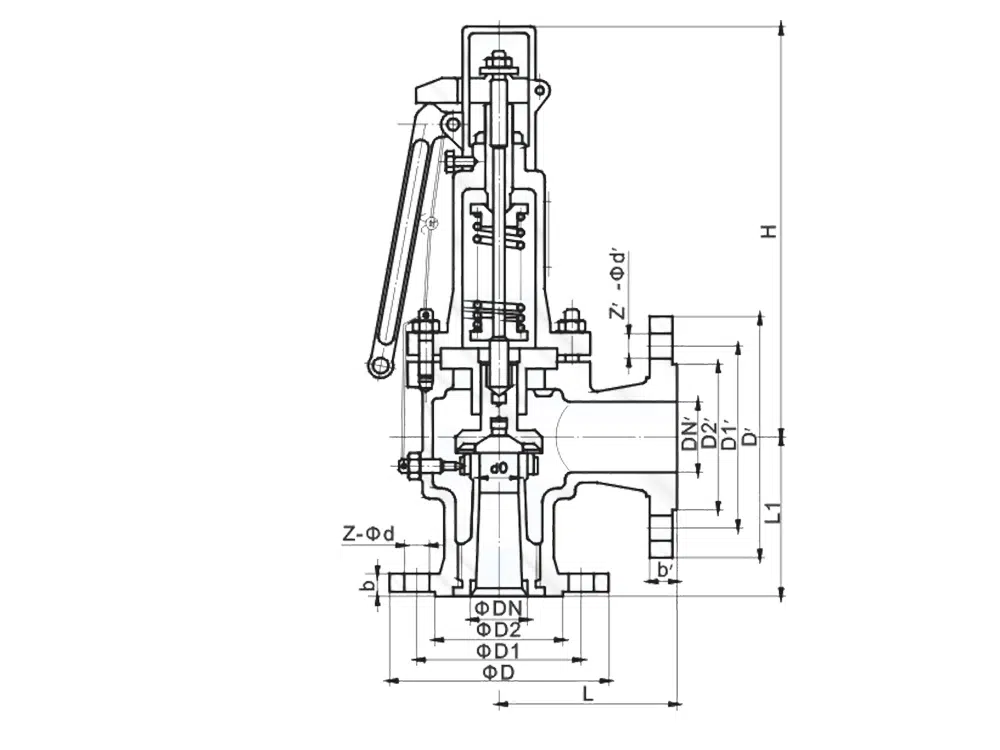

Ürün Boyut Referansı
bir cadde | yap | DN | L | L1 | ≈H |
DN20 | 15 | 25 | 110 | 95 | 306 |
DN25 | 16 | 32 | 110 | 95 | 306 |
DN32 | 20 | 40 | 115 | 100 | 309 |
DN40 | 25 | 50 | 120 | 110 | 323 |
DN50 | 32 | 65 | 135 | 120 | 333 |
DN65 | 40 | 80 | 160 | 140 | 420 |
DN80 | 50 | 100 | 170 | 135 | 432 |
DN100 | 65 | 125 | 205 | 160 | 553 |
DN125 | 80 | 150 | 210 | 190 | 639 |
DN150 | 100 | 175 | 255 | 230 | 654 |
DN200 | 125 | 250 | 305 | 260 | 797 |
DN250 | 150 | 300 | 350 | 320 | 998 |
DN300 | 220 | 400 | 370 | 350 | 1246 |
DN350 | 250 | 500 | 500 | 450 | 1711 |
DN400 | 280 | 500 | 500 | 450 | 1780 |
