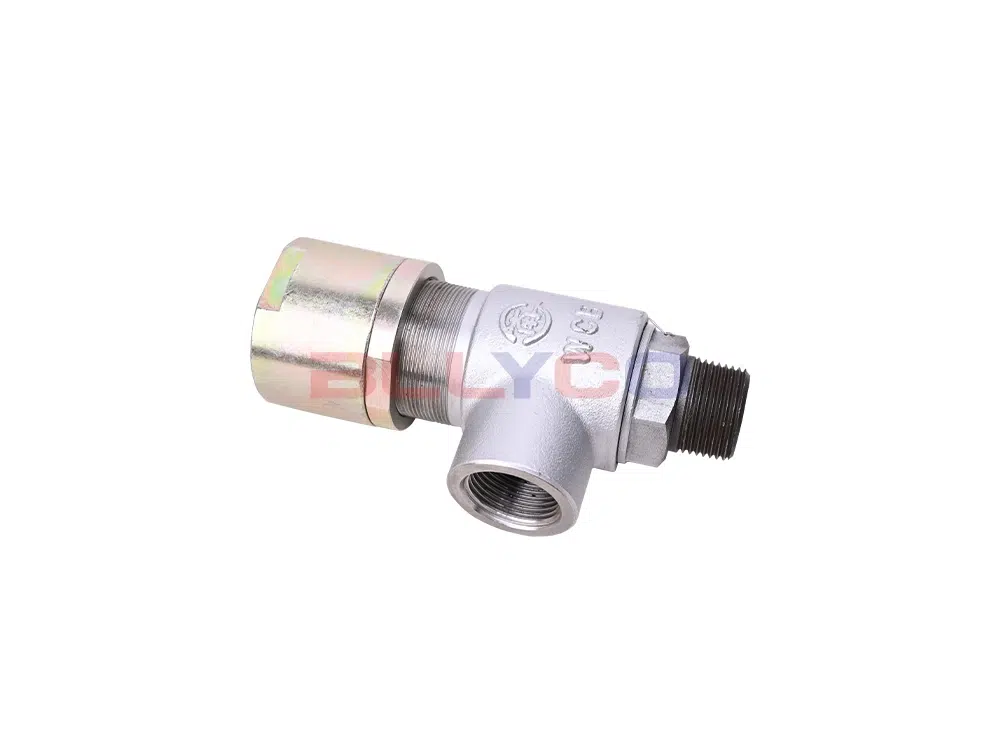

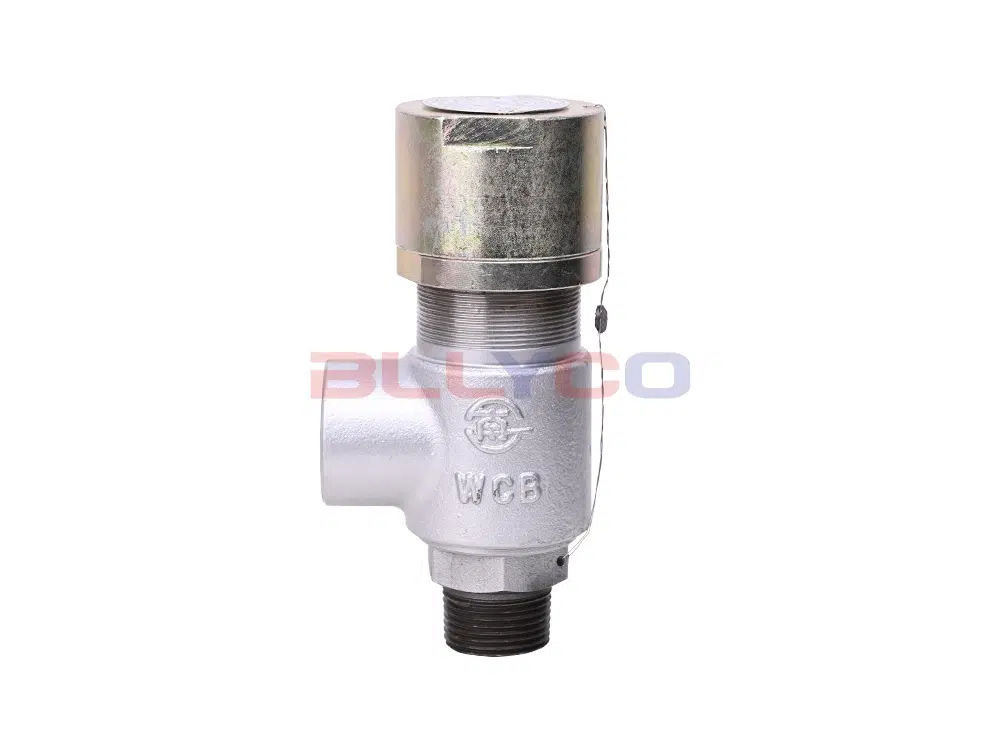

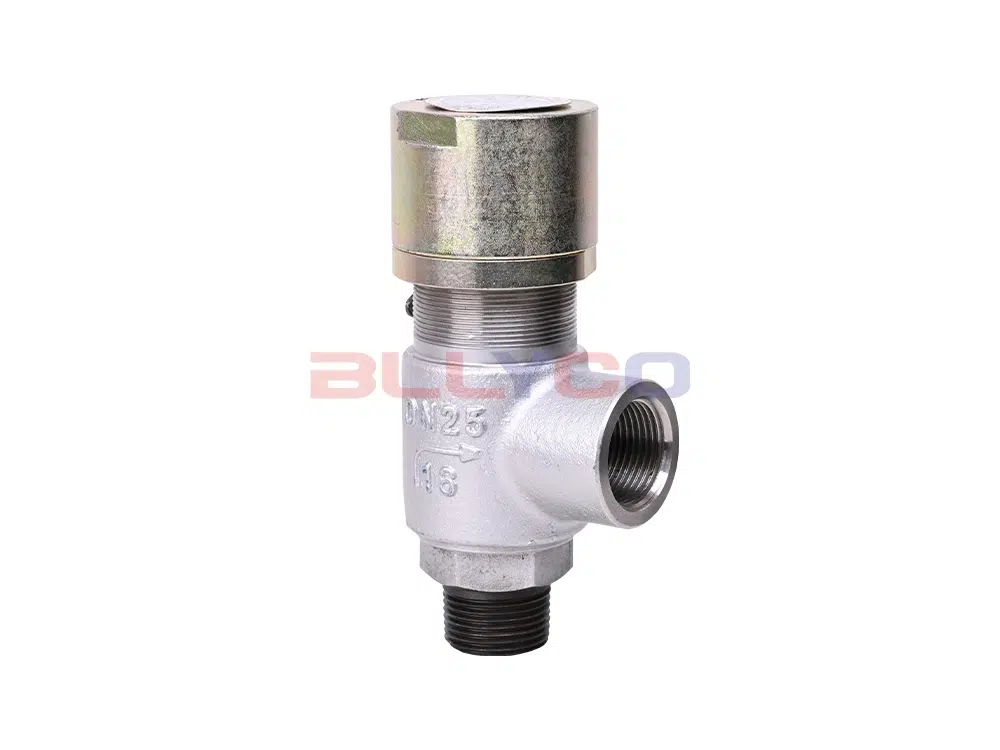

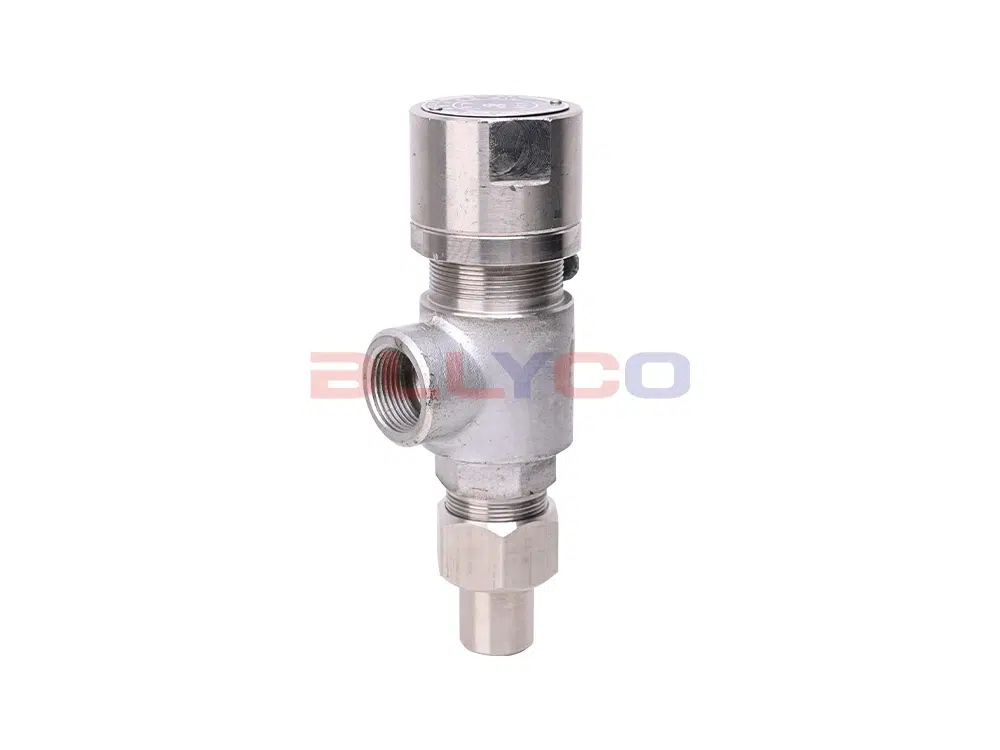

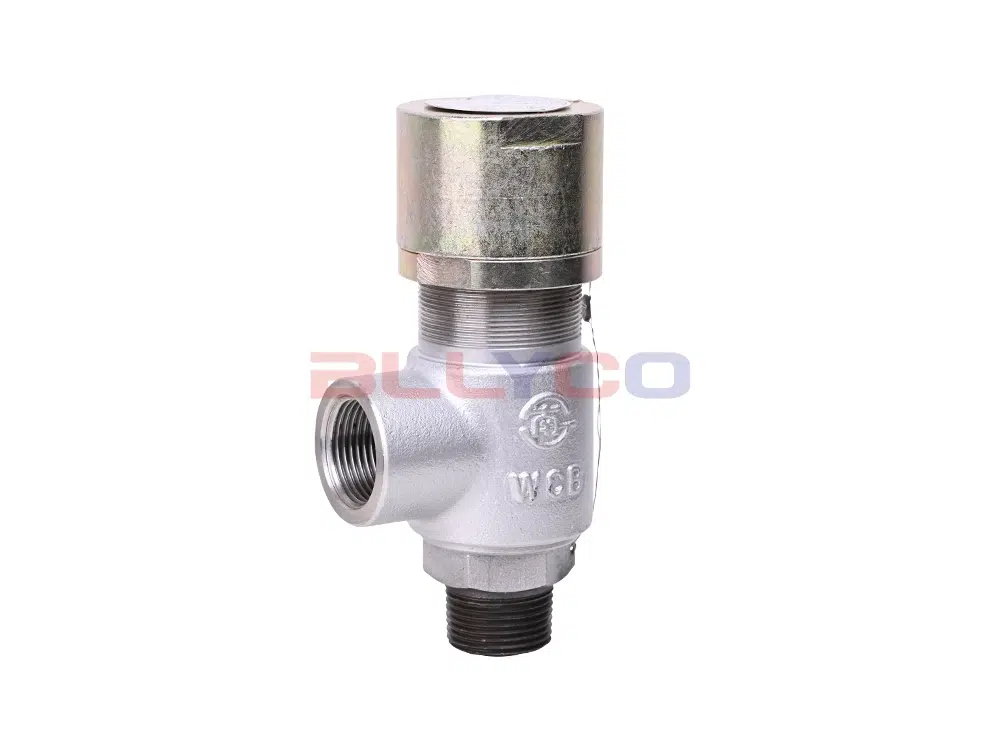

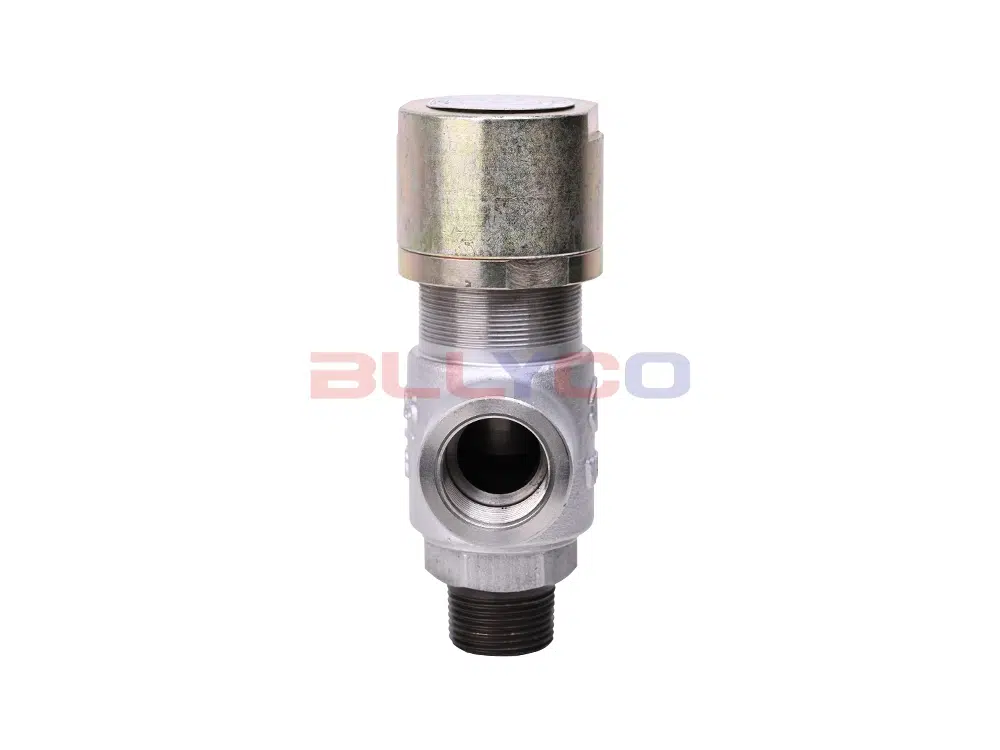

A21H-16C yaylı mikro açılır emniyet valfi, çalışma sıcaklığı ≤ 200 ℃ hava, amonyak, sıvılaştırılmış petrol gazı ve diğer ortam ekipmanı veya boru hattı için uygundur. Çalışma sıcaklığı ≤ 200 ℃ aşındırıcı gazlar veya sıvılar ekipmanı ve boru hattı için A21W yaylı mikro açılır emniyet valfi, çalışma sıcaklığı ≤ 200 ℃ sıvılaştırılmış petrol gazı, sıvılaştırılmış petrol gazı vb. için A21F yaylı mikro açılır emniyet valfi, aşırı basınç koruma cihazı olarak. A21F tipi yaylı emniyet valfi, aşırı basınç koruma cihazı olarak çalışma sıcaklığı ≤200 ℃ olan sıvılaştırılmış gaz ve petrol gazı ekipmanı ve boru hatları için uygundur. Ekipman ve boru hattındaki basınç izin verilen değeri aştığında, valf otomatik olarak açılır ve ardından tamamen boşaltılır; basınç belirtilen değere düşürüldüğünde, ekipmanın ve boru hattının güvenli çalışmasını sağlamak için valf otomatik olarak kapanır. A21H / W / F yaylı mikro açılır emniyet valfi bağlantısı, seçip satın aldığınızda saha çalışma koşullarının gereksinimlerine göre iki tür dış dişli ve kaynaklı boruya ayrılmıştır.
Performans özellikleri
- Yaylı mikro-açılır emniyet valfi, basit yapı, iyi sızdırmazlık performansı, doğru açma basıncı, büyük boşaltma kapasitesi, yuvaya geri küçük diferansiyel basınç, ayarlanması kolay ve benzeri özelliklere sahiptir.
- Nozul tipi valf yuvası: valf yuvası biraz Vale nozul tipi valf yuvasıdır, valf yuvası çıkışından buhar akışı ses hızına ulaşır, boşaltma katsayısı büyüktür ve valf yuvasının sızdırmazlık yüzeyi aşınmaya dayanıklı ve erozyona dayanıklı kobalt-krom-tungsten sert alaşım ile kaplanmıştır ve uzun bir hizmet ömrüne sahiptir.
- Termo-elastik valf klapesi: Valf klapesi termo-elastik yapı olarak tasarlanmıştır, orta basınç altında küçük deformasyonunu kullanarak sızdırmazlık yeteneğini geliştirir ve orta basınç ayar basıncına yakın olduğunda emniyet valfinin ön sızıntı olgusunun üstesinden gelir. Valf klapesinin sızdırmazlık yüzeyi, sertliği, aşınma direncini ve darbe direncini artıran gelişmiş lazer söndürme teknolojisini benimser.
- Ayar somunu: Ayar somunu ayarlanarak, yay sıkıştırma miktarı ayarlanır, böylece valf kolayca ve hızlı bir şekilde doğru bir ayar basıncı elde edebilir.
- Geri basınç ayar manşonu: valf klapesinin geri basıncını ayarlamak için yardımcı bir mekanizma, geri basınç ayar manşonu ayarı sayesinde doğru arka koltuk diferansiyel basıncını elde edebilirsiniz. Yukarı doğru ayarlandığında, vananın geri basıncı düşürülür. Aşağı doğru ayarlandığında, valf geri basıncı artar.
Ürün Parametresi
Ürün Modeli | A21H-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Hava, amonyak, LPG, vb. |
Uygulanabilir sıcaklık | ≤200°C |
A21H erkek dişli yaylı mikro-açılır emniyet valfi boyut referansı
bir cadde | ZG | L | L1 | G |
DN10 | 3/8 | 35 | 50 | G1/2 |
DN15 | 1/2 | 35 | 50 | G1/2 |
DN20 | 3/4 | 40 | 55 | G3/4 |
DN25 | 1 | 50 | 63 | G1 |

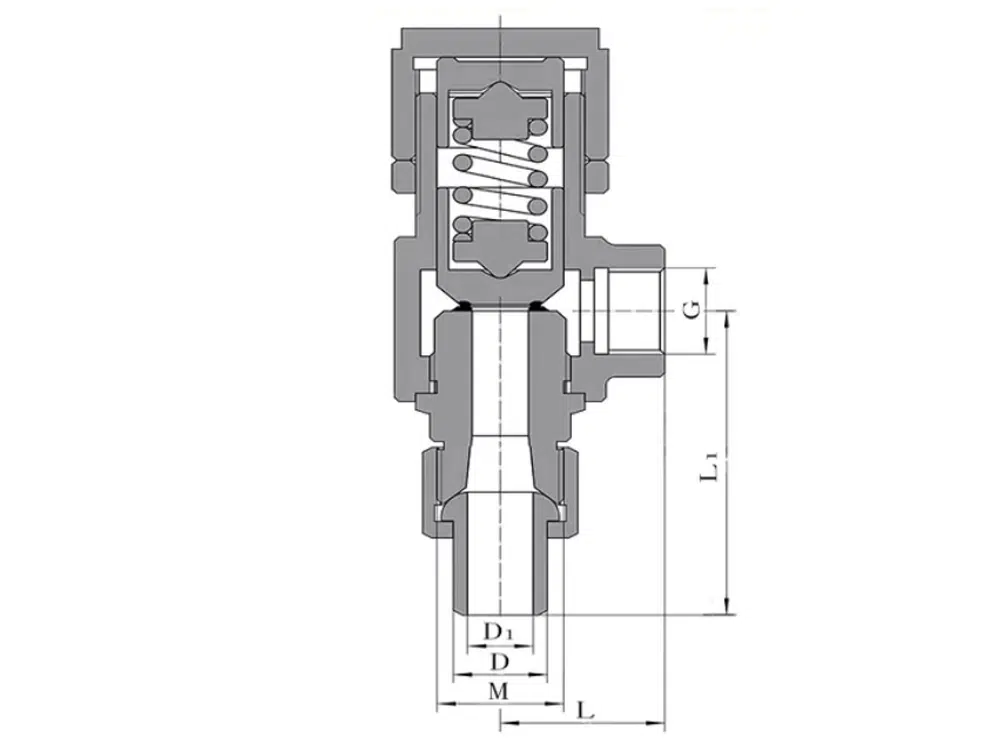

A21H Kaynaklı Boru Tipi Yay Yüklü Mikro Açılır Emniyet Vanası Boyut Referansı
bir cadde | D1 | D | M | L | L1 | G |
DN10 | 10 | 16 | M27*1.5 | 35 | 80 | G1/2 |
DN15 | 14 | 20 | M27*1.5 | 35 | 80 | G1/2 |
DN20 | 17 | 25 | M33*1.5 | 40 | 90 | G3/4 |
DN25 | 23 | 31 | M39*1.5 | 50 | 100 | G1 |
