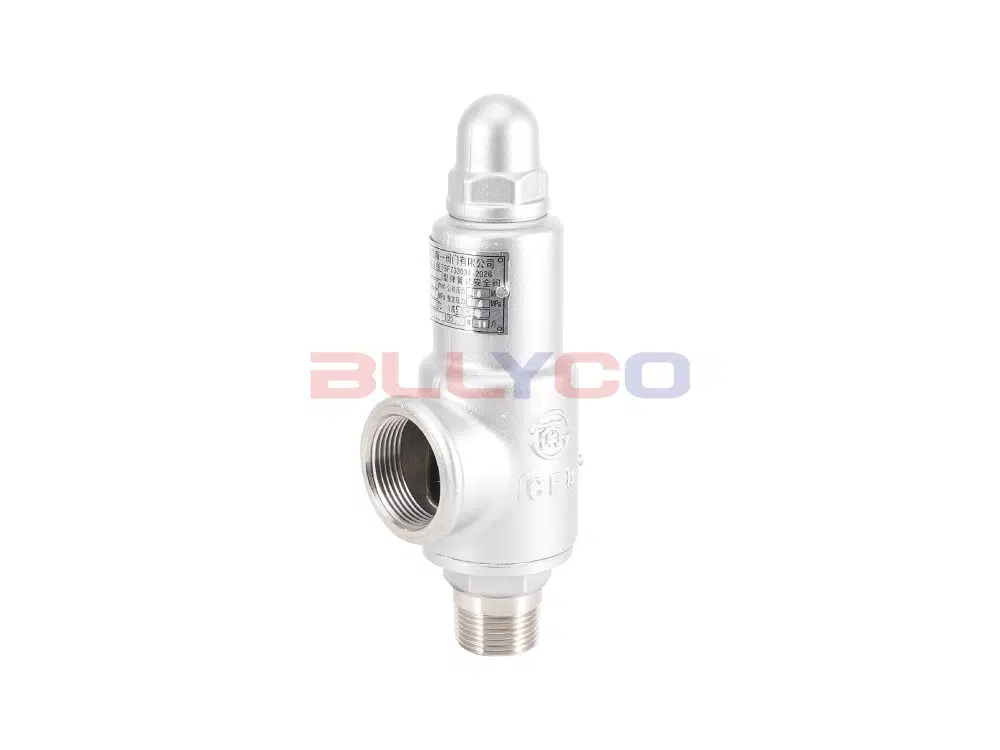

A22W/Y型弹簧全启封闭式外螺纹安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
Ürün Özellikleri
- Büyük deplasmanlı tam açılır yapı.
- Kolay kurulum için dişli bağlantı.
- Küçük boyutlu ve ekonomiktir.
Ürün Parametresi
Ürün Modeli | A22W-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Aşındırıcı ortam |
Uygulanabilir sıcaklık | ≤200°C |

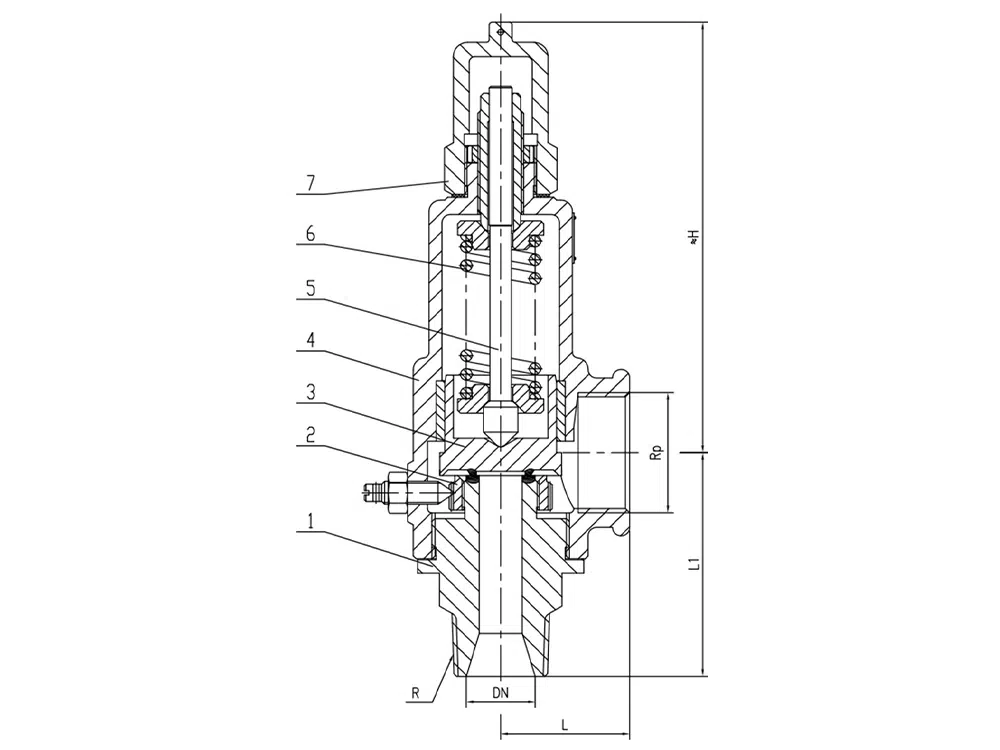

Ürün Boyut Referansı
bir cadde | yap | R | G | L | L1 | ≈H |
DN15 | 10 | 1/2 | 3/4 | 37 | 65 | 140 |
DN20 | 12 | 3/4 | 1 | 40 | 70 | 150 |
DN25 | 15 | 1 | 1-1/4 | 45 | 78 | 160 |
DN32 | 20 | 1-1/4 | 1-1/2 | 60 | 90 | 210 |
DN40 | 25 | 1-1/2 | 2 | 67 | 105 | 225 |
DN50 | 32 | 2 | 2-1/2 | 76 | 115 | 235 |
DN65 | 40 | 2-1/2 | 3 | 110 | 145 | 370 |
DN80 | 50 | 3 | 4 | 110 | 145 | 410 |
