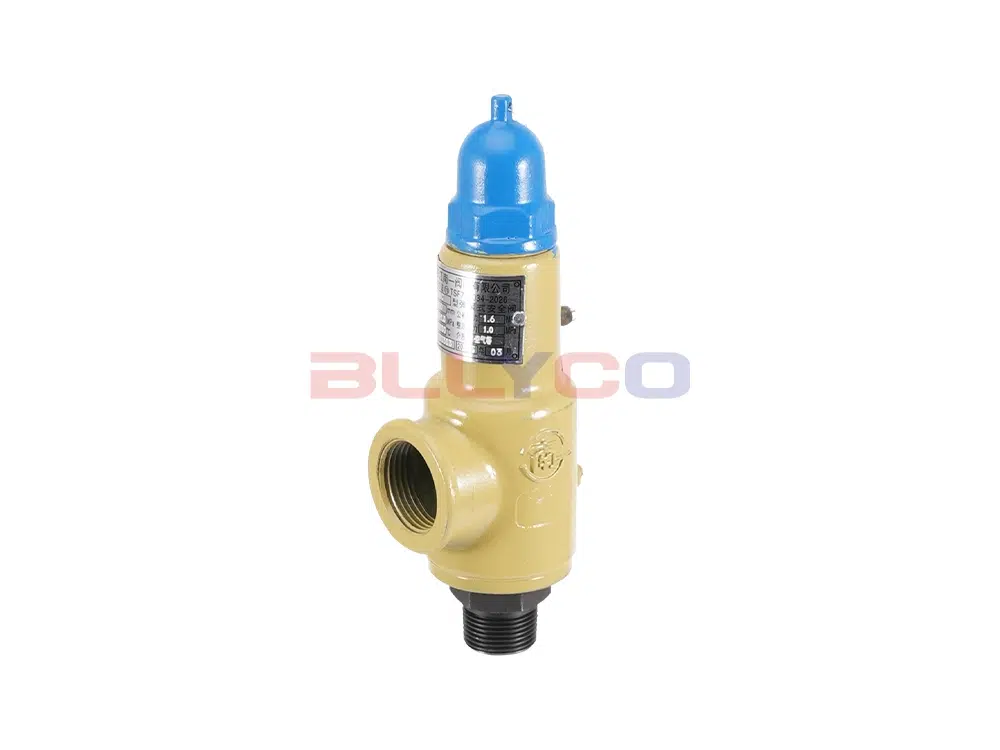

A22H/Y/W yaylı tam kapalı erkek emniyet valfi, aşırı basınç koruma cihazı olarak çalışma sıcaklığı ≤ 200 ℃ hava, su, nitrojen ve hidrojen karışımı ve diğer ortam ekipmanı veya boru hattı için uygundur.
Ürün Özellikleri
- Büyük deplasmanlı tam açılır yapı.
- Kolay kurulum için dişli bağlantı.
- Küçük boyutlu ve ekonomiktir.
Ürün Parametresi
Ürün Modeli | A22H-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Hava, su, nitrojen-hidrojen karışımları ve diğer ortamlar |
Uygulanabilir sıcaklık | ≤200°C |

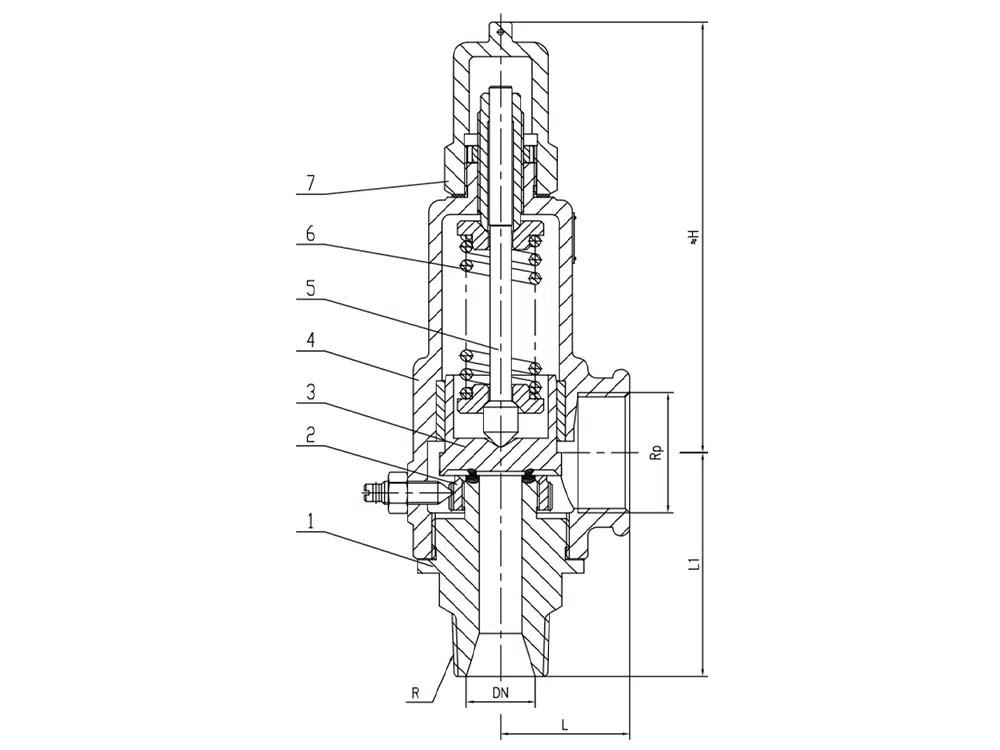

Ürün Boyut Referansı
bir cadde | yap | R | G | L | L1 | ≈H |
DN15 | 10 | 1/2 | 3/4 | 37 | 65 | 140 |
DN20 | 12 | 3/4 | 1 | 40 | 70 | 150 |
DN25 | 15 | 1 | 1-1/4 | 45 | 78 | 160 |
DN32 | 20 | 1-1/4 | 1-1/2 | 60 | 90 | 210 |
DN40 | 25 | 1-1/2 | 2 | 67 | 105 | 225 |
DN50 | 32 | 2 | 2-1/2 | 76 | 115 | 235 |
DN65 | 40 | 2-1/2 | 3 | 110 | 145 | 370 |
DN80 | 50 | 3 | 4 | 110 | 145 | 410 |
