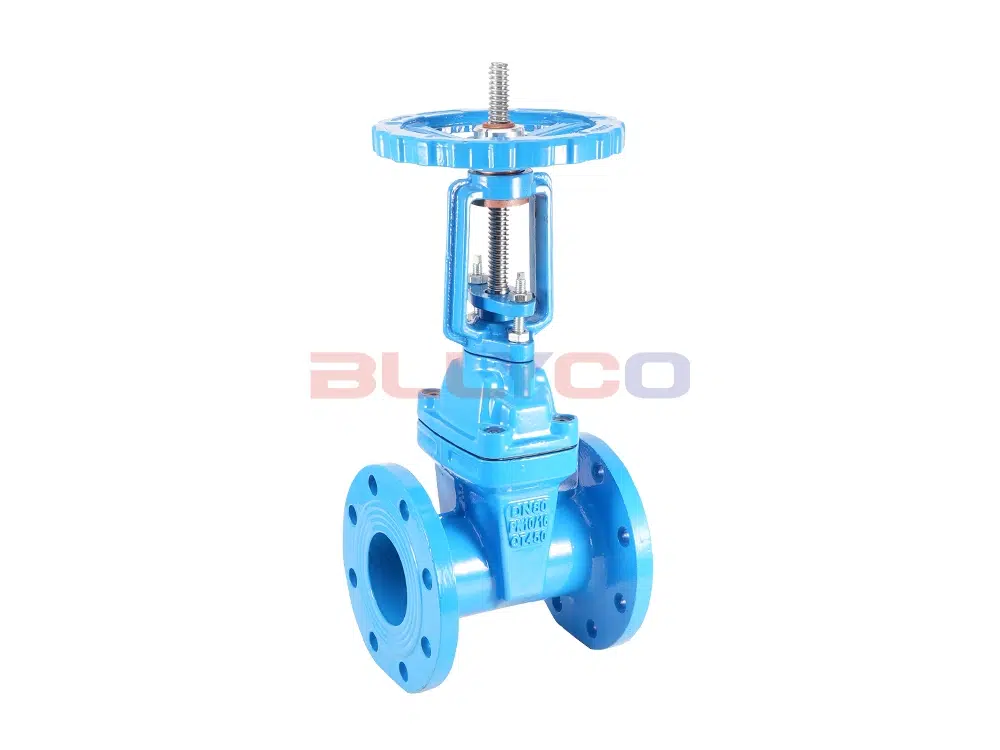

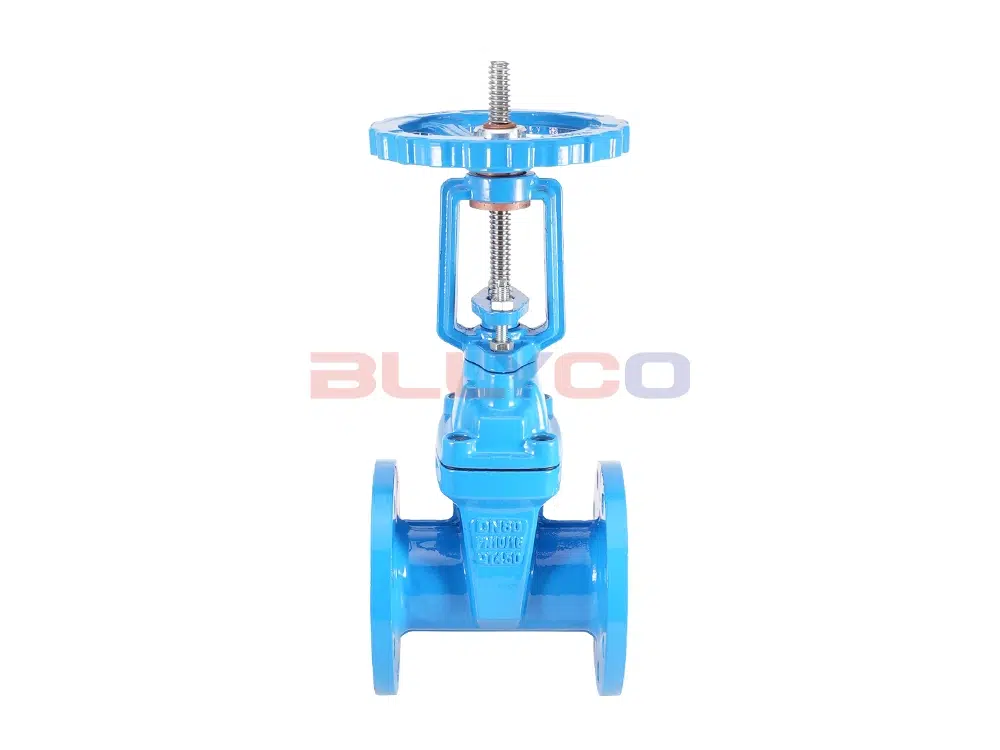

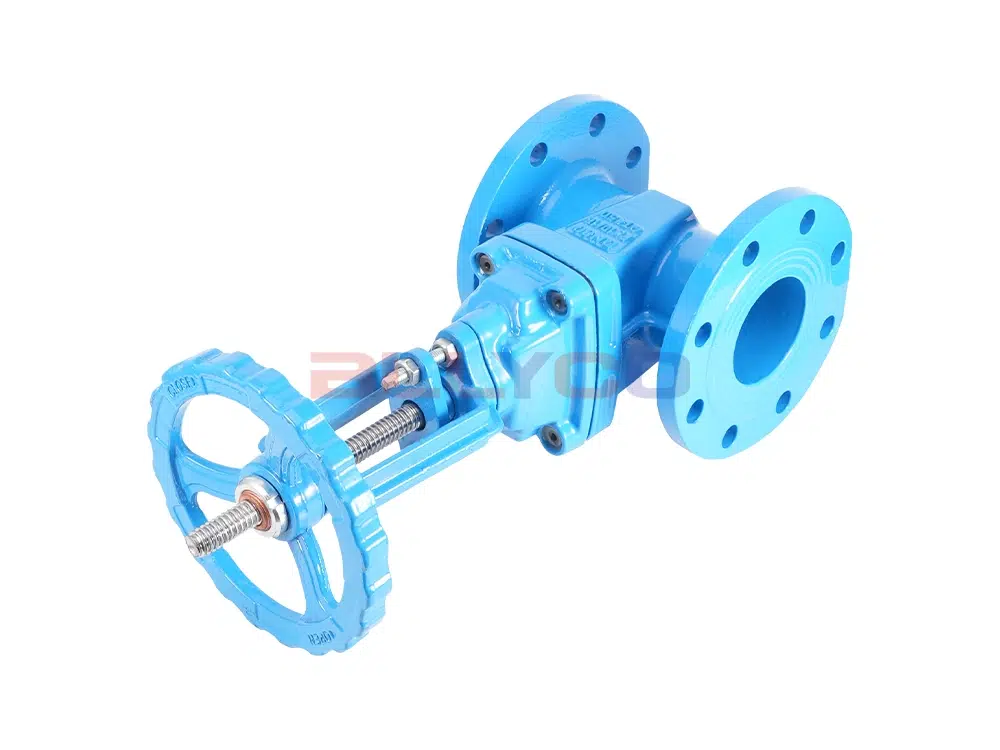

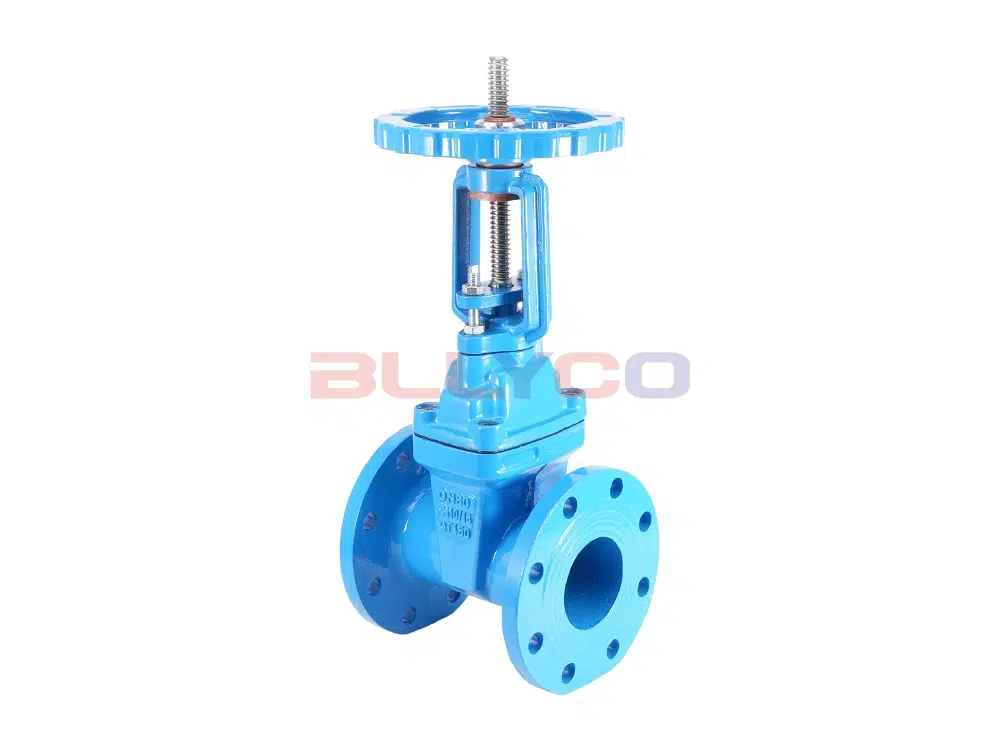

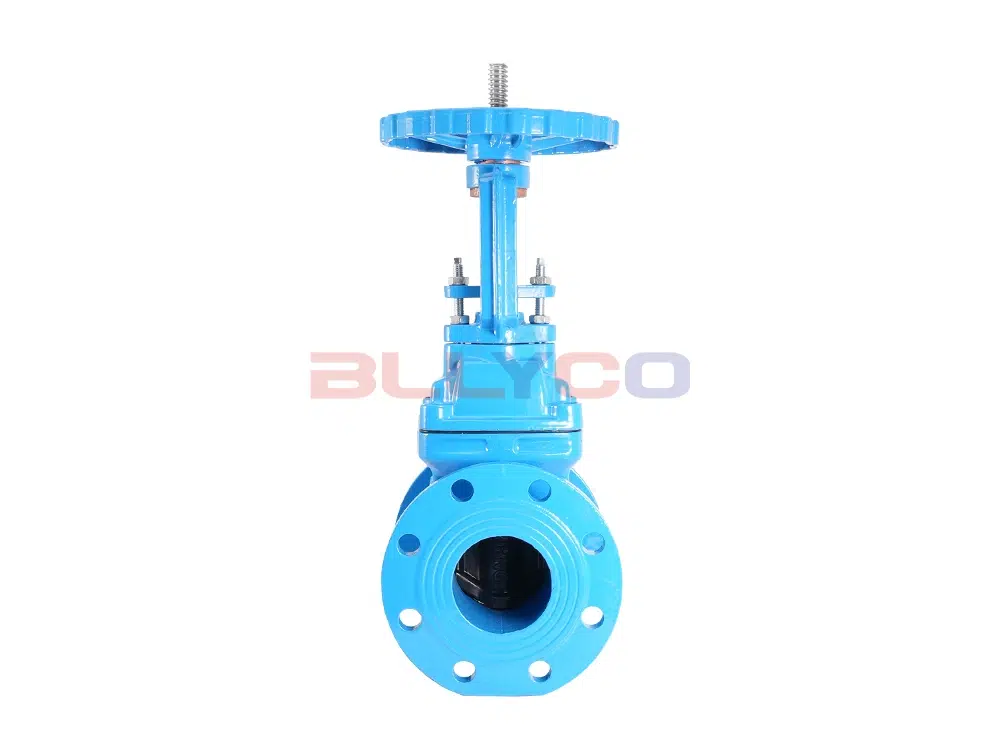

Z41X-16Q yumuşak contalı açık gövdeli sürgülü vana, esnek oturmalı sürgülü vananın avantajlarına ek olarak ve vana açıklığını göstermek, hızlı ve güvenilir bir şekilde açmak ve kapatmak için daha sezgisel olabilir. Bu nedenle, genellikle yangınla mücadele ve endüstriyel sistemlerde kullanılır, genellikle yerden daha yüksek bir konuma monte edilir. Su, kanalizasyon, inşaat, petrol, kimya, gıda, ilaç, tekstil, elektrik enerjisi, nakliye, metalurji, enerji sistemleri ve diğer sıvı boru hatlarında regülatör ve durdurucu olarak yaygın olarak kullanılır.
Ürün Özellikleri
- Kir birikmemesi için düz tabanlı oturma yeri.
- Nitril kauçuk kaplı valf klapesi bir bütün olarak.
- Vananın iç parçaları, daha sert çalışma ortamına uyum sağlamak için atık su sistemlerinde kullanılabilen paslanmaz çelikten yapılmıştır.
- Kolay kurulum ve bakım için küçük boyut ve hafiflik.
- Valf gövdesi, anahtarlama sırasında sürtünme direncini büyük ölçüde azaltan üç O-ring ile kapatılmıştır.
Ürün Parametresi
Ürün Modeli | Z41X-16Q |
Valf gövde malzemesi | sfero döküm |
Valf malzemesi | Sfero döküm + NBR |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

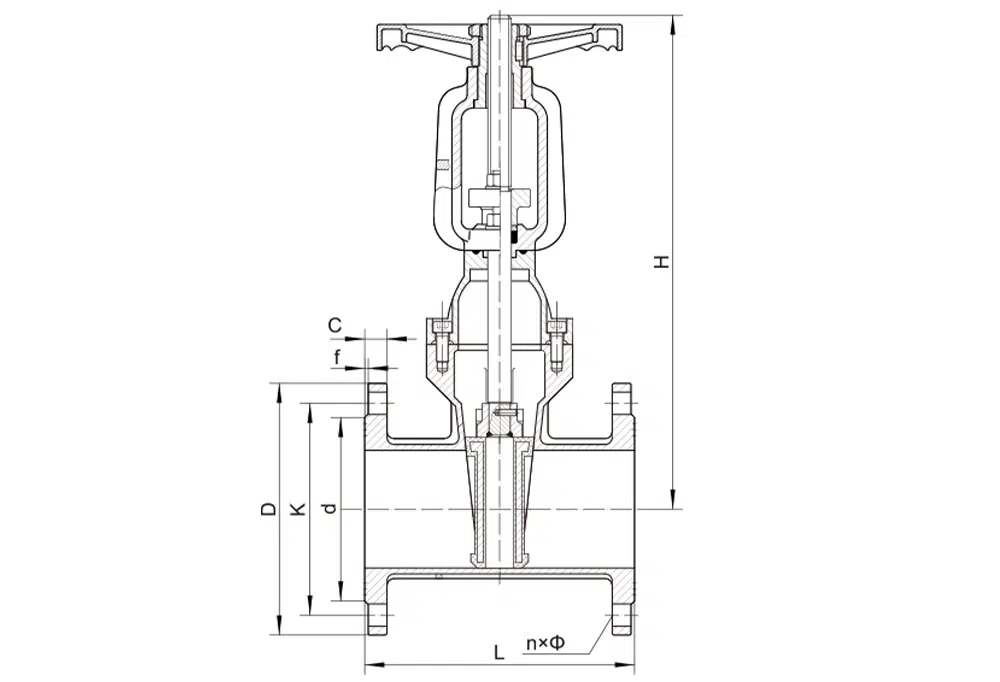

Ürün Boyut Referansı
bir cadde | L | D | K | d | n×Ф |
DN40 | 178 | 150 | 110 | 88 | 4-18 |
DN50 | 178 | 160 | 125 | 100 | 4-18 |
DN65 | 190 | 180 | 145 | 120 | 4-18 |
DN80 | 203 | 195 | 160 | 135 | 8-18 |
DN100 | 229 | 215 | 180 | 155 | 8-18 |
DN125 | 254 | 245 | 210 | 185 | 8-18 |
DN150 | 267 | 280 | 240 | 210 | 8-23 |
DN200 | 292 | 335 | 295 | 265 | 12-23 |
DN250 | 330 | 405 | 355 | 320 | 12-25 |
DN300 | 356 | 460 | 410 | 375 | 12-25 |
DN350 | 380 | 520 | 470 | 435 | 16-25 |
DN400 | 405 | 580 | 525 | 485 | 16-30 |
DN450 | 430 | 640 | 585 | 545 | 20-30 |
DN500 | 455 | 705 | 650 | 608 | 20-34 |
DN600 | 507 | 840 | 770 | 718 | 20-41 |
