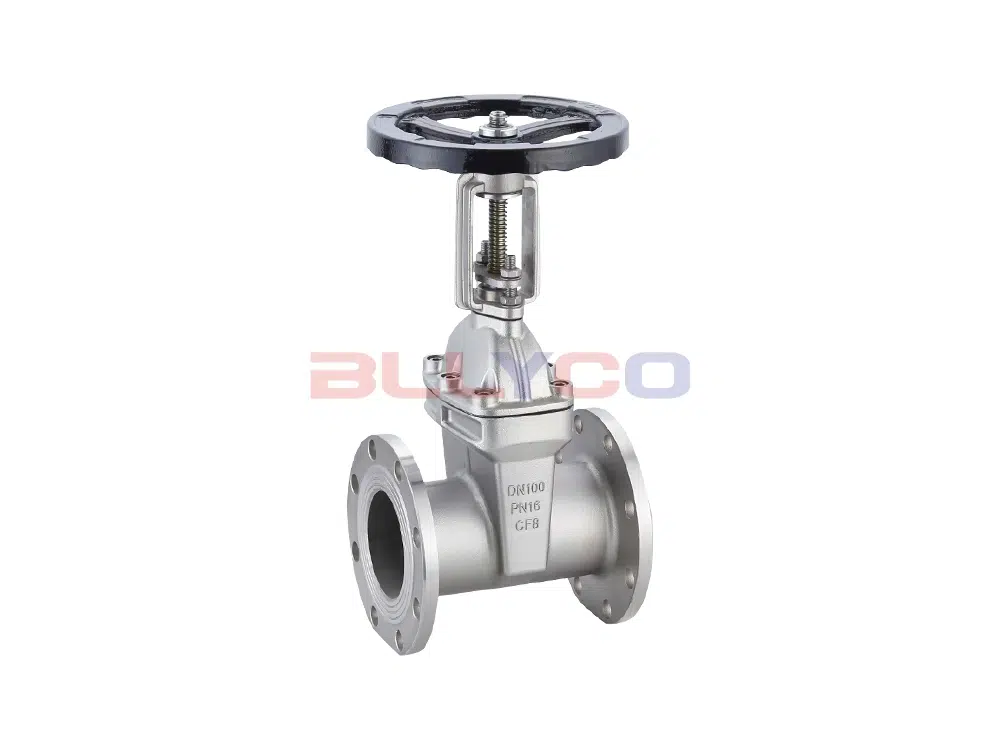

Z41X-16P不锈钢明杆软密封闸阀除具有弹性闸阀的优点外，并可以较直观显示阀门开度，开闭迅速可靠。故常应用于消防及工业系统，一般安装于距地面较高位置。广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。
Ürün Özellikleri
- Kir birikmemesi için düz tabanlı oturma yeri.
- Nitril kauçuk kaplı valf klapesi bir bütün olarak.
- Vananın iç parçaları, daha sert çalışma ortamına uyum sağlamak için atık su sistemlerinde kullanılabilen paslanmaz çelikten yapılmıştır.
- Kolay kurulum ve bakım için küçük boyut ve hafiflik.
- Valf gövdesi, anahtarlama sırasında sürtünme direncini büyük ölçüde azaltan üç O-ring ile kapatılmıştır.
Ürün Parametresi
Ürün Modeli | Z41X-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Valf malzemesi | 304 paslanmaz çelik + NBR |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

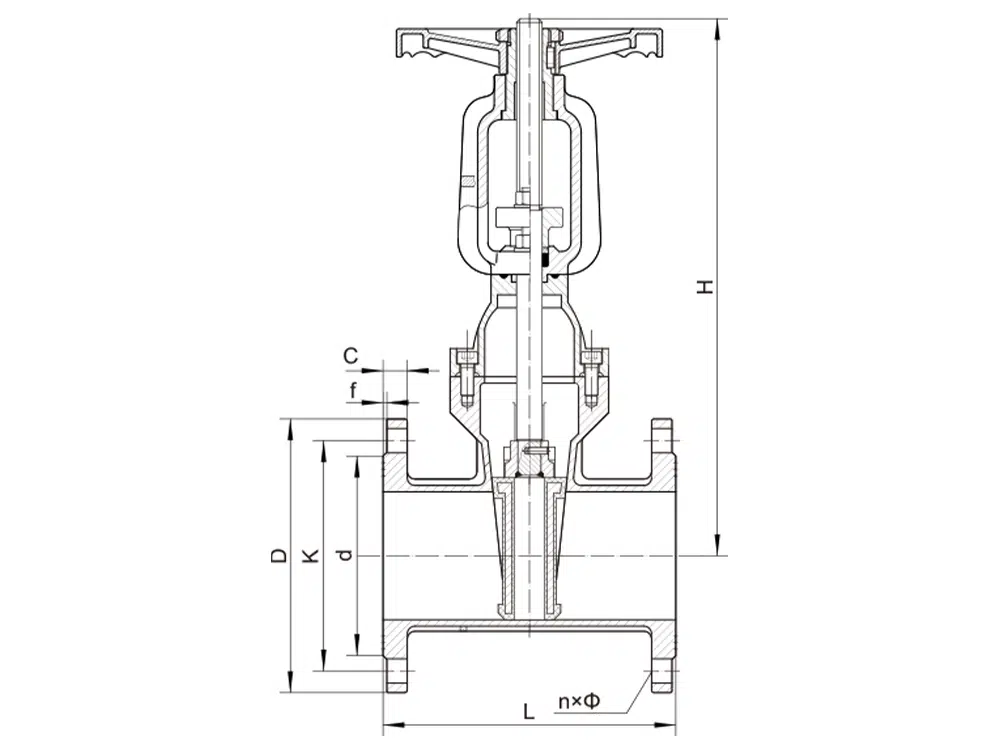

Ürün Boyut Referansı
bir cadde | L | D | K | d | n×Ф |
DN50 | 178 | 160 | 125 | 100 | 4-18 |
DN65 | 190 | 180 | 145 | 120 | 4-18 |
DN80 | 203 | 195 | 160 | 135 | 8-18 |
DN100 | 230 | 215 | 180 | 155 | 8-18 |
DN125 | 255 | 245 | 210 | 185 | 8-18 |
DN150 | 267 | 280 | 240 | 210 | 8-23 |
DN200 | 293 | 335 | 295 | 265 | 12-23 |
