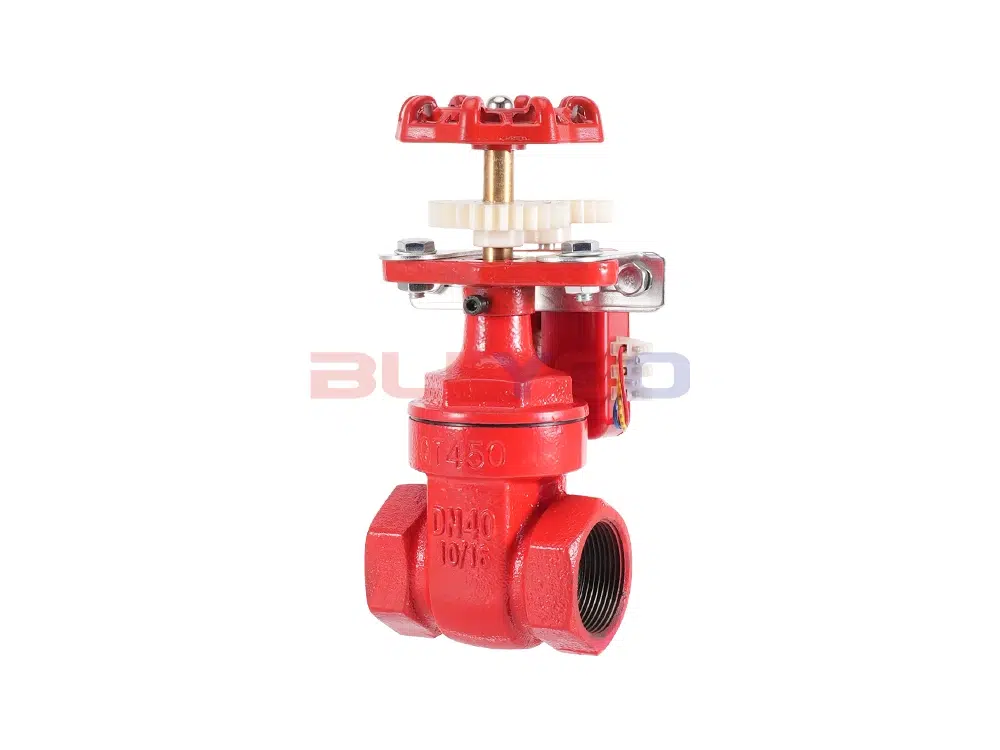

XZ15T-16Q信号丝扣闸阀是一种结合了信号反馈功能的丝扣铜芯闸阀，其阀体采用球墨铸铁铸造，阀板与阀杆则采用黄铜材质。主要用于消防系统和其他需要直观显示阀门开启程度的场合。其工作原理是通过转动手轮，利用手轮与阀杆的螺纹进行进退运动，从而提升或下降与阀杆连接的阀板，达到开启和关闭的作用。此外，信号丝扣闸阀还配备了电信号装置，当转动手轮启闭闸阀时，信号装置会输出对应闸阀启闭位置的“通”、“断”电信号，便于远程监控和操作。广泛用于石油、化工、制药、电力等行业，在水、空气、油品类介质的管路上作启闭用。
Ürün Parametresi
Ürün Modeli | XZ15T-16Q |
Valf gövde malzemesi | sfero döküm |
Valf malzemesi | Pirinç |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

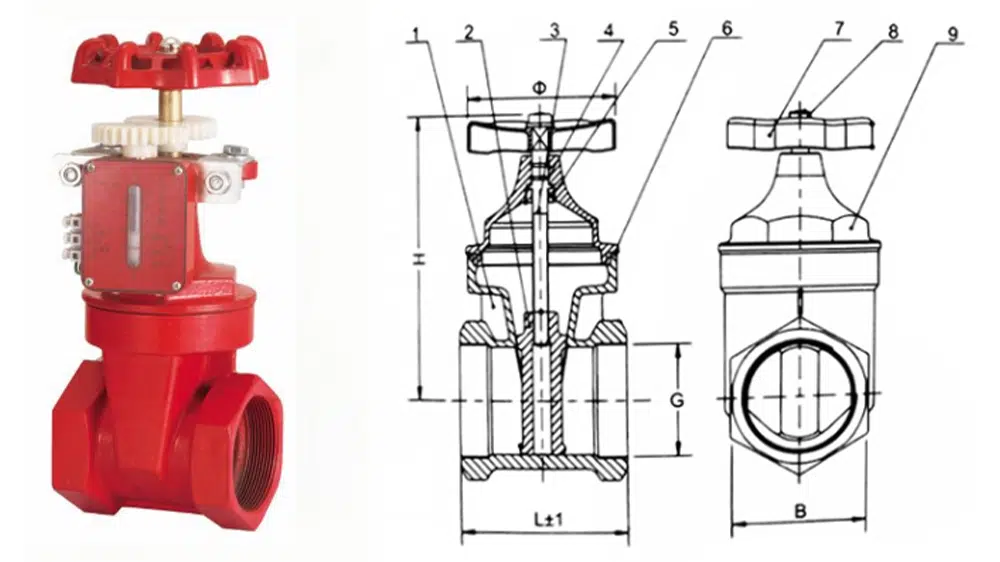

Ürün Boyut Referansı
bir cadde | G | L | H | Φ | B |
DN15 | 1/2 | 65 | 84 | 60 | 30 |
DN20 | 3/4 | 70 | 87 | 60 | 39 |
DN25 | 1 | 80 | 106 | 70 | 42 |
DN32 | 1-1/4 | 93 | 124 | 75 | 52 |
DN40 | 1-1/2 | 98 | 160 | 88 | 57 |
DN50 | 2 | 110 | 170 | 88 | 72 |
DN65 | 2-1/2 | 130 | 203 | 125 | 88 |
DN80 | 3 | 142 | 232 | 135 | 105 |
DN100 | 4 | 167 | 272 | 148 | 128 |
