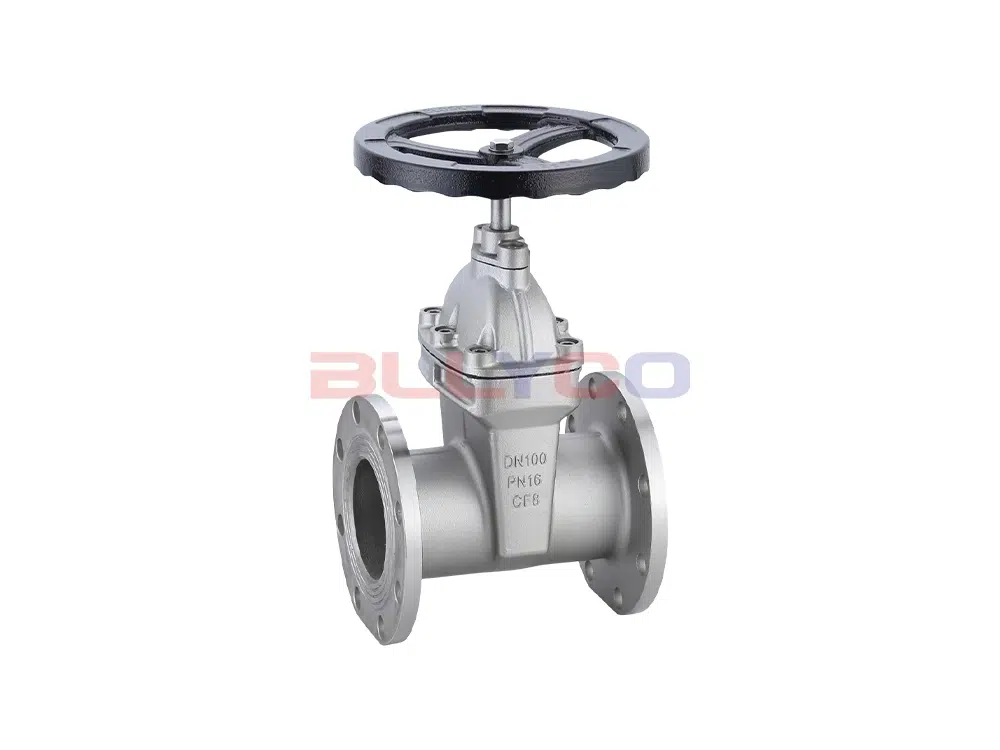

Z45X-16P paslanmaz çelik yumuşak contalı gizli çubuklu sürgülü vana, su, kanalizasyon, inşaat, petrol, kimya, gıda, ilaç, tekstil, elektrik enerjisi, nakliye, metalurji, enerji sistemleri ve diğer sıvı boru hatlarında regülatör ve durdurucu olarak yaygın olarak kullanılmaktadır.
Ürün Özellikleri
- Kir birikmemesi için düz tabanlı oturma yeri.
- Nitril kauçuk kaplı valf klapesi bir bütün olarak.
- Vananın iç parçaları, daha sert çalışma ortamına uyum sağlamak için atık su sistemlerinde kullanılabilen paslanmaz çelikten yapılmıştır.
- Kolay kurulum ve bakım için küçük boyut ve hafiflik.
- Valf gövdesi, anahtarlama sırasında sürtünme direncini büyük ölçüde azaltan üç O-ring ile kapatılmıştır.
Ürün Parametresi
Ürün Modeli | Z45X-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Valf malzemesi | 304 paslanmaz çelik + NBR |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

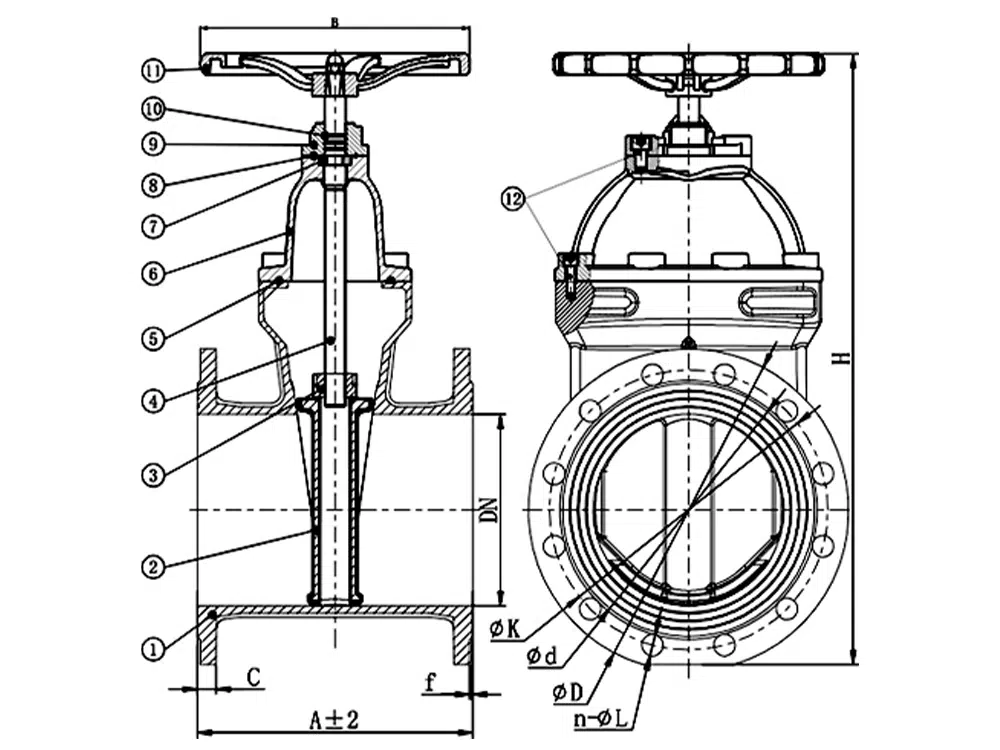

Ürün Boyut Referansı
bir cadde | A | C | f | Φd | ΦD | ΦK | n-ΦL | H | B |
DN50 | 178 | 15 | 2 | 99 | 153 | 125 | 4-19 | 300 | 180 |
DN65 | 190 | 15 | 2 | 118 | 172 | 145 | 4-19 | 330 | 180 |
DN80 | 203 | 17 | 2 | 132 | 188 | 160 | 8-19 | 365 | 215 |
DN100 | 229 | 19 | 2 | 156 | 211 | 180 | 8-19 | 420 | 215 |
DN125 | 254 | 19 | 2 | 184 | 238 | 210 | 8-19 | 475 | 285 |
DN150 | 267 | 20 | 2 | 211 | 276 | 240 | 8-23 | 550 | 285 |
DN200 | 292 | 21 | 2 | 266 | 330 | 295 | 12-23 | 660 | 330 |
DN250 | 330 | 22 | 2 | 319 | 395 | 355 | 12-28 | 770 | 380 |
DN300 | 356 | 24 | 2 | 370 | 452 | 410 | 12-28 | 910 | 380 |
DN400 | 406 | 24 | 2 | 480 | 565 | 525 | 16-31 | 940 | 420 |
