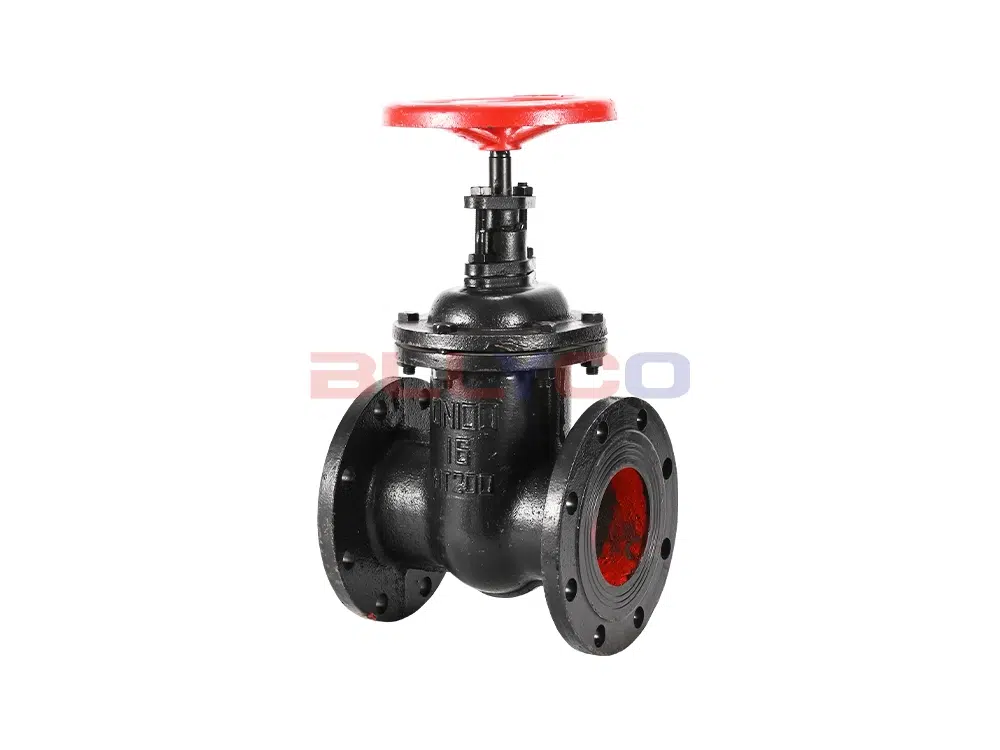

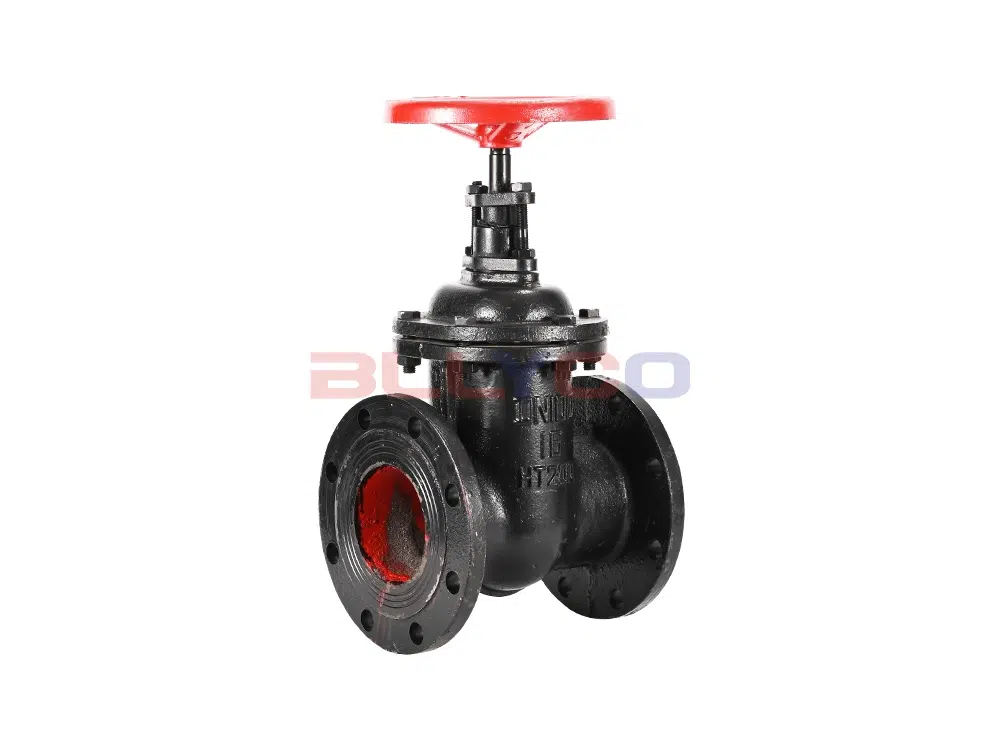

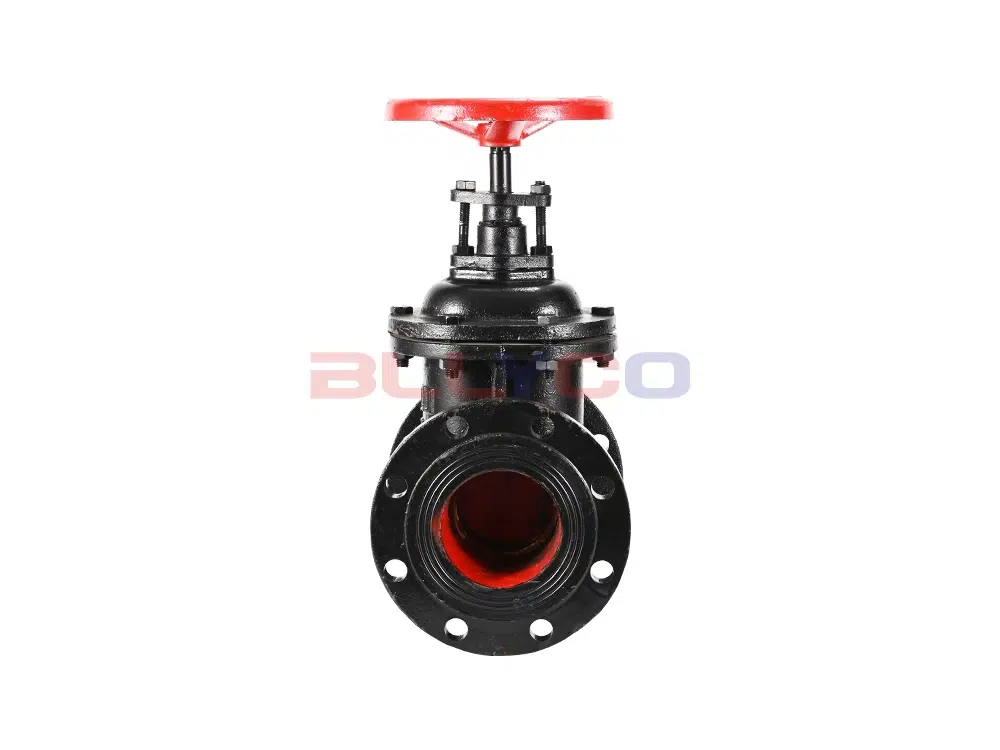

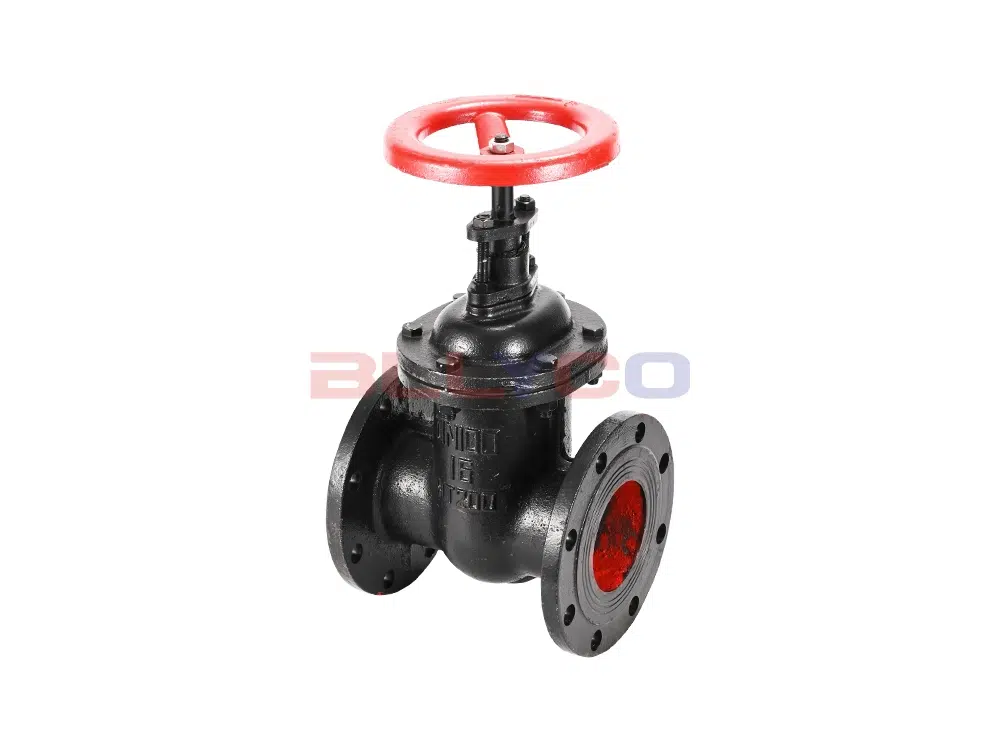

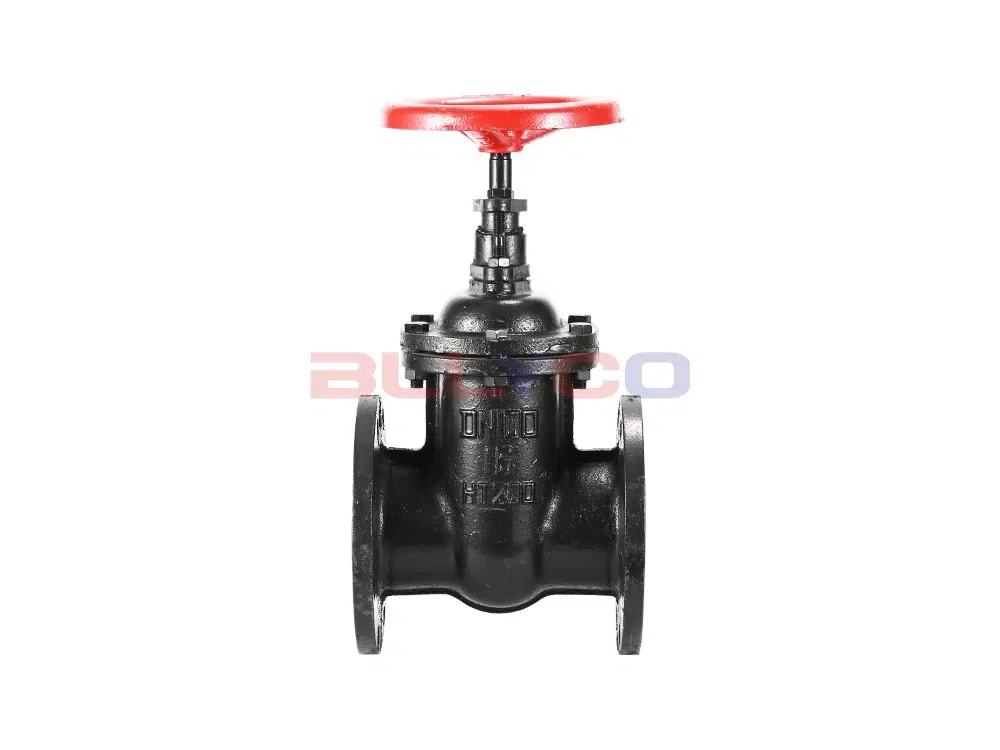

Z45T-16 bakır çekirdek flanşlı sürgülü vana, özellikle otomatik yağmurlama sistemi ve hidrant su besleme sistemi boru hattı için uygun olan bir tür koyu çubuk kama sürgülü vanadır, ayrıca diğer su temini ve drenaj türlerinde boru hattı su akışını kesmek için de kullanılabilir, petrol, kimyasal ve diğer boru hatları. Su temini ve drenaj, gaz, metalurji, petrol, kimya, ilaç, elektrik enerjisi, tekstil ve kentsel inşaat ve diğer endüstrilerde, nominal basınç ≤ 1.6MPa gaz, su, petrol medya boru hattında açma ve kapama için yaygın olarak kullanılır.
Ürün Özellikleri
- Kompakt yapı, makul tasarım, iyi valf sertliği, pürüzsüz kanal, küçük akış direnci katsayısı.
- Sızdırmazlık yüzeyi, uzun hizmet ömrü için bakır alaşımdan yapılmıştır.
- Vana esnek grafit salmastra, güvenilir sızdırmazlık, hafif ve esnek çalışma benimser.
Ürün Parametresi
Ürün Modeli | Z45T-16 |
Valf gövde malzemesi | gri dökme demir |
Valf malzemesi | Gri dökme demir + pirinç |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤120°C |

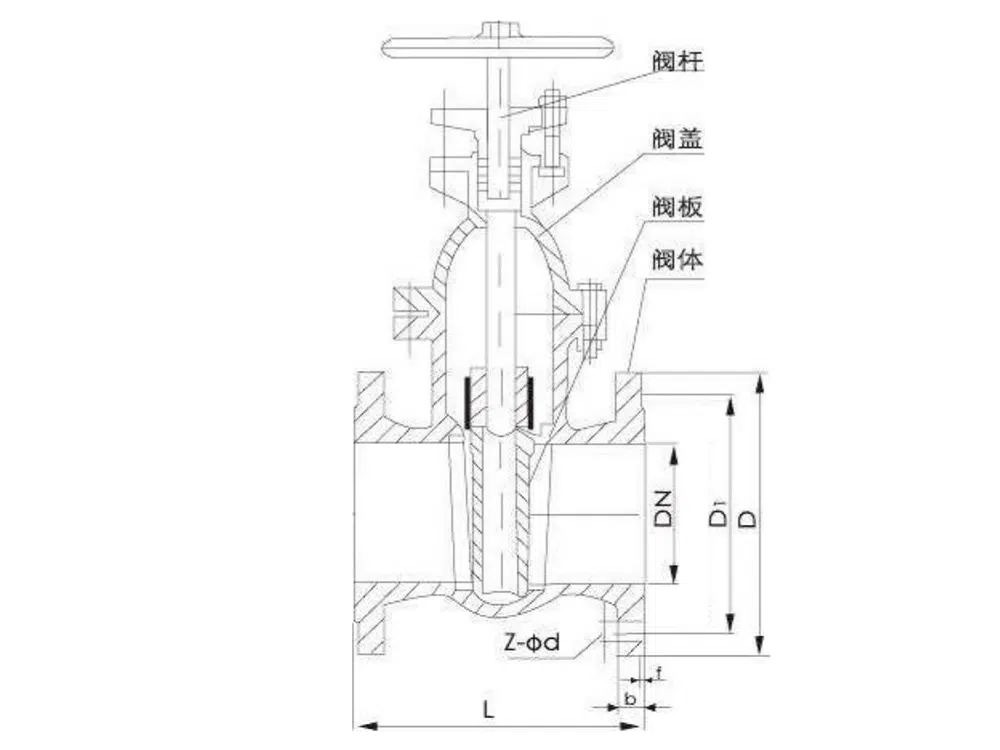

Ürün Boyut Referansı
bir cadde | L | D | D1 | z-d |
DN40 | 160 | 145 | 110 | 4-18 |
DN50 | 178 | 160 | 125 | 4-18 |
DN65 | 190 | 180 | 145 | 4-18 |
DN80 | 203 | 195 | 160 | 8-18 |
DN100 | 230 | 215 | 180 | 8-18 |
DN125 | 254 | 245 | 210 | 8-18 |
DN150 | 280 | 280 | 240 | 8-23 |
DN200 | 330 | 335 | 295 | 12-23 |
DN250 | 380 | 390 | 350 | 12-23 |
DN300 | 420 | 440 | 400 | 12-23 |
DN350 | 450 | 500 | 460 | 16-23 |
DN400 | 480 | 565 | 515 | 16-23 |
