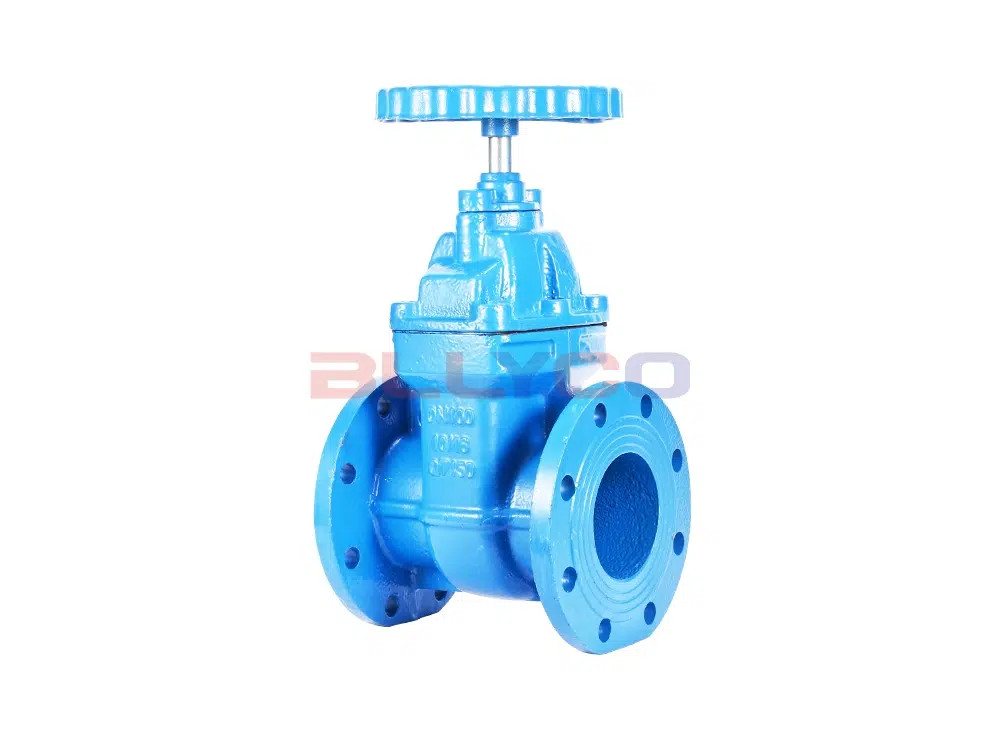

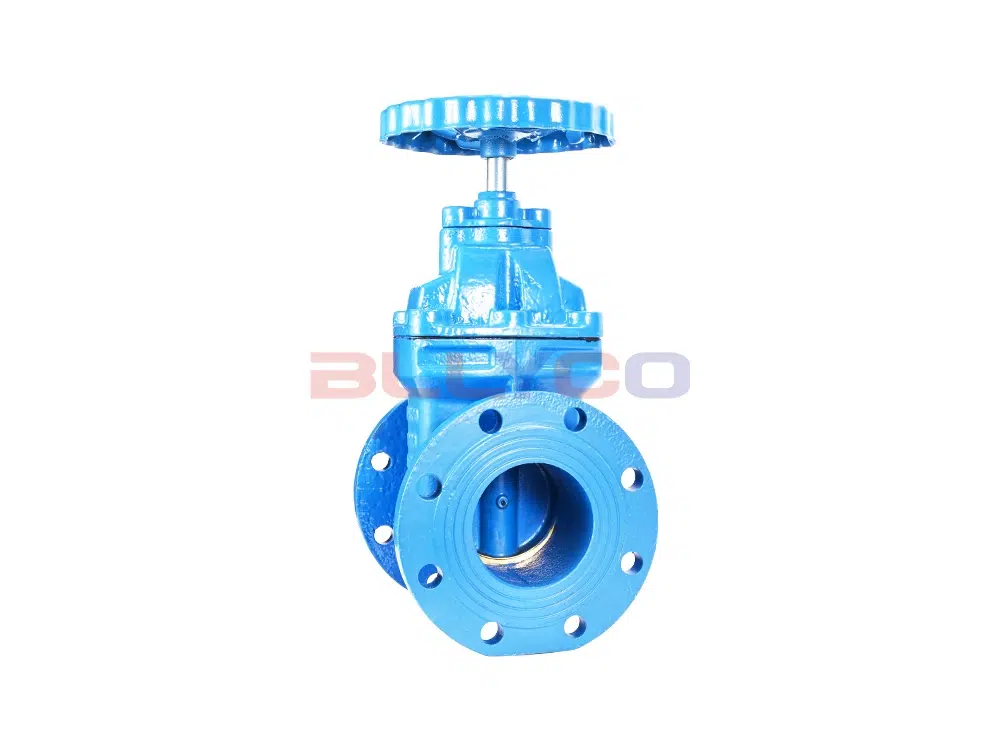

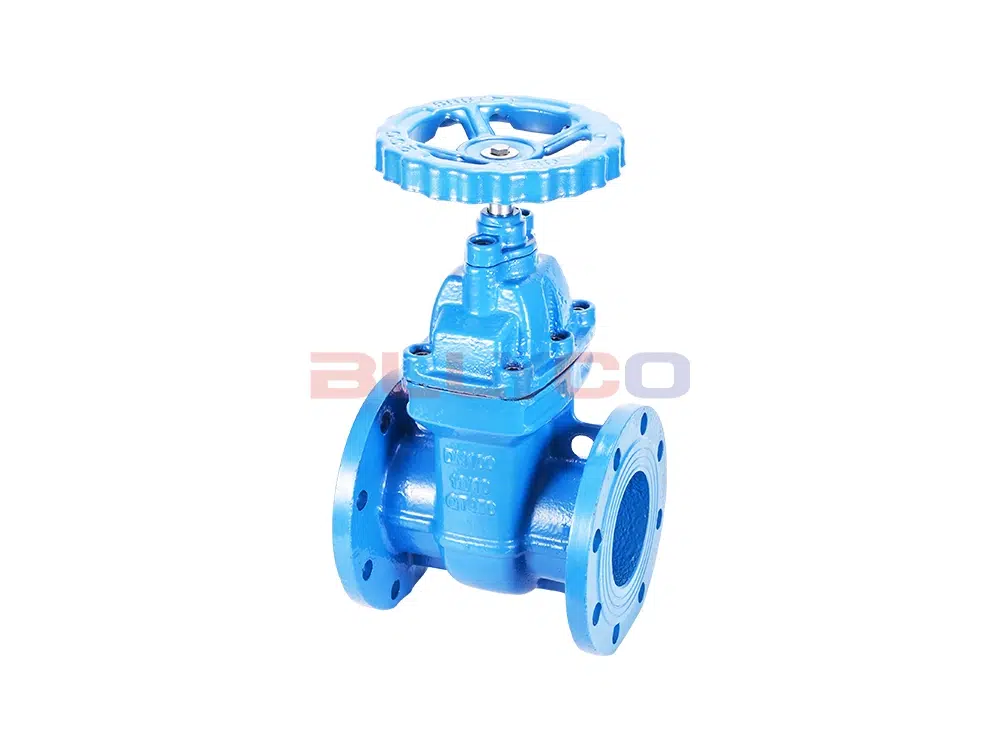

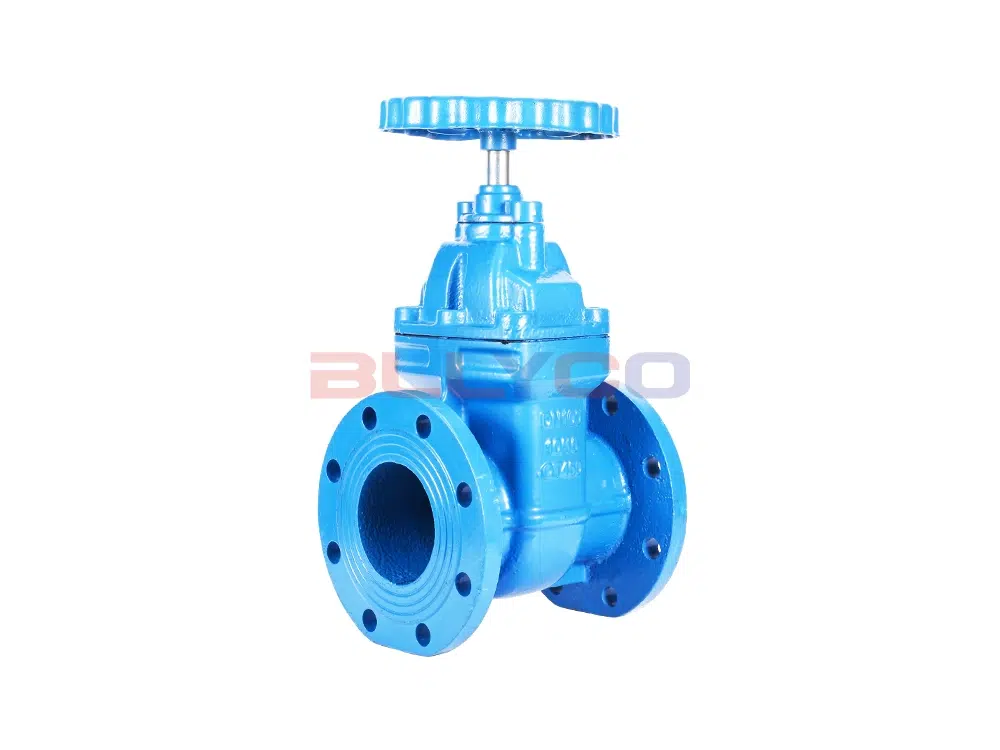

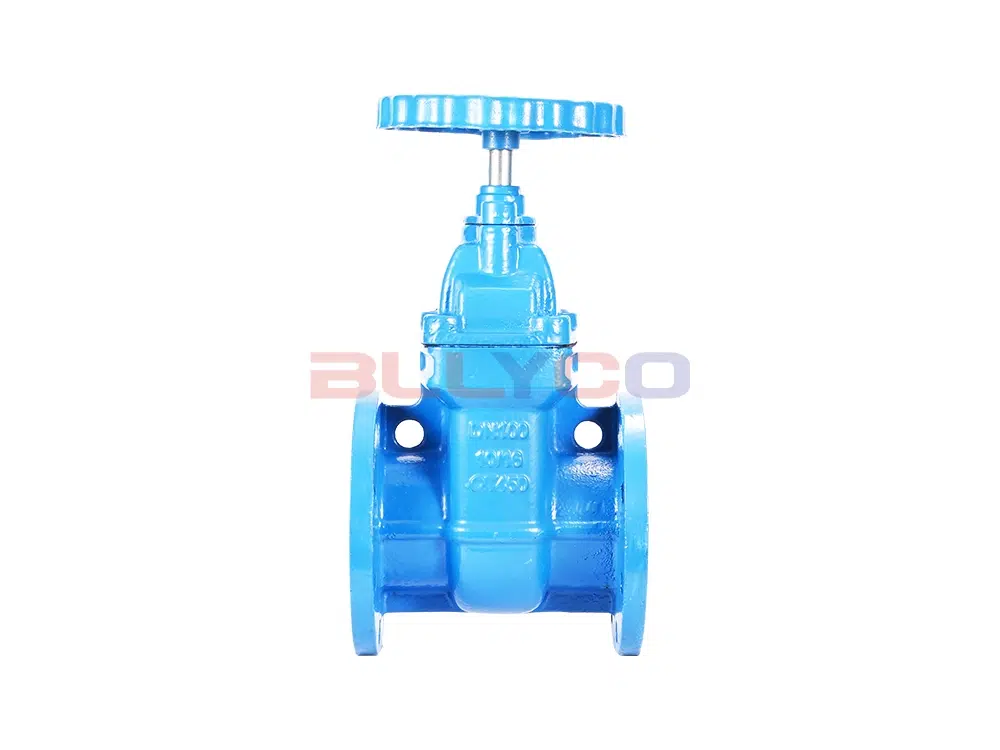

Z45T-16Q bakır çekirdekli sert contalı sürgülü vana gövdesi sfero döküm QT450'den yapılmıştır ve sızdırmazlık yüzeyi yüzeyli bakır alaşımlıdır. Drenaj, gaz, elektrik enerjisi, petrol, tekstil, metalurji, kimya endüstrisi ve kentsel inşaat ve diğer endüstrilerde, su, petrol ortamı boru hattında açma ve kapama için yaygın olarak kullanılır.
Ürün Özellikleri
- Kompakt yapı, makul tasarım, iyi valf sertliği, pürüzsüz kanal, küçük akış direnci katsayısı.
- Sızdırmazlık yüzeyi, uzun hizmet ömrü için bakır alaşımdan yapılmıştır.
- Vana esnek grafit salmastra, güvenilir sızdırmazlık, hafif ve esnek çalışma benimser.
Ürün Parametresi
Ürün Modeli | Z45T-16Q |
Valf gövde malzemesi | sfero döküm |
Valf malzemesi | Sfero döküm + pirinç |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

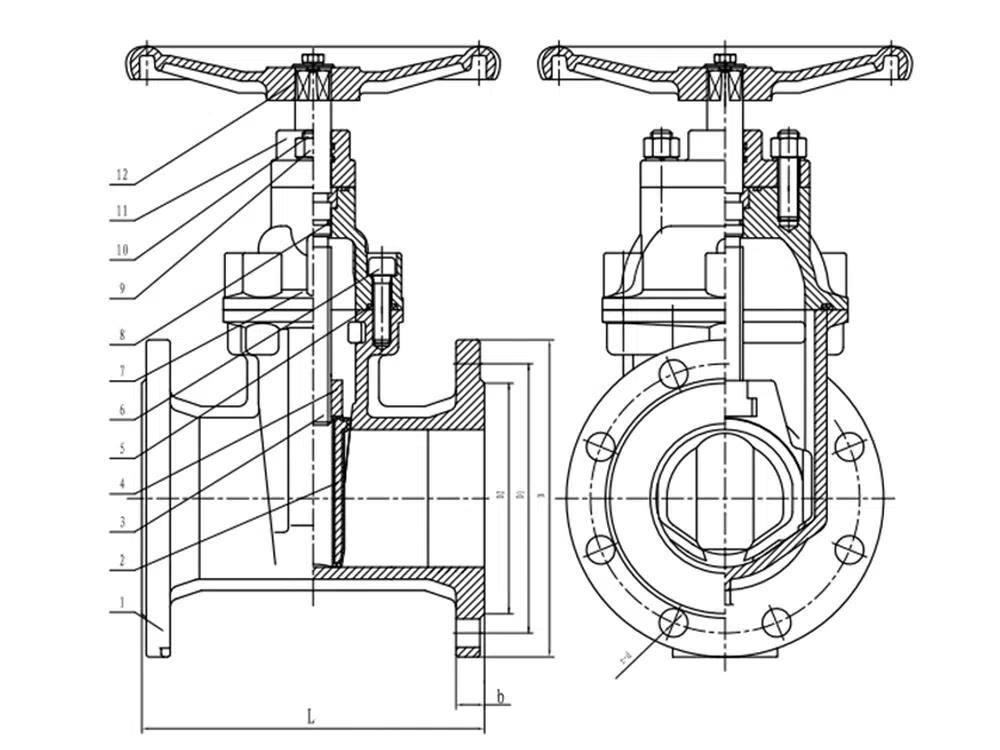

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | b | f | z-d |
DN40 | 177 | 150 | 110 | 88 | 16 | 3 | 4-18 |
DN50 | 177 | 160 | 125 | 100 | 16 | 3 | 4-18 |
DN65 | 192 | 180 | 145 | 120 | 18 | 3 | 4-18 |
DN80 | 202 | 195 | 160 | 135 | 20 | 3 | 8-18 |
DN100 | 235 | 215 | 180 | 155 | 20 | 3 | 8-18 |
DN125 | 251 | 245 | 210 | 185 | 22 | 3 | 8-18 |
DN150 | 265 | 280 | 240 | 210 | 24 | 3 | 8-23 |
DN200 | 295 | 335 | 295 | 265 | 26 | 3 | 12-23 |
