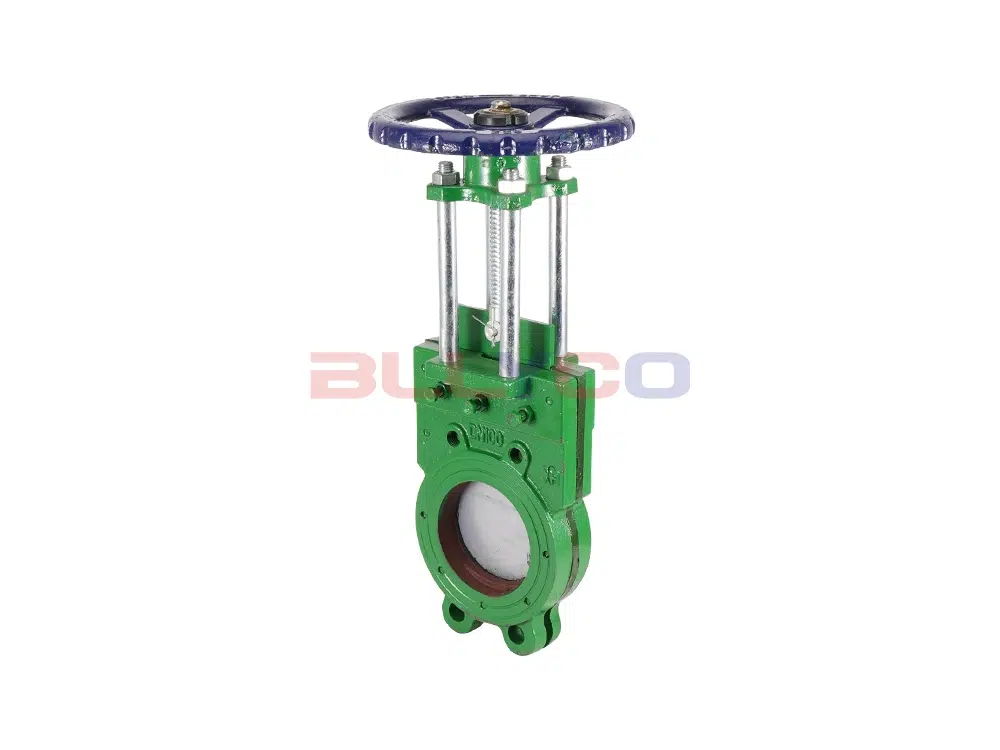

Z73X浆液阀是一种专用于截断和调节带有固体颗粒的液体流动的阀门产品。其结构紧凑、易于安装的特点，能够有效地预防固体颗粒引起的阀门堵塞问题。Z73X浆液阀广泛应用于含有煤浆、矿渣、污水、糖浆等固液混合物的管道系统中。
Ürün Özellikleri
- Kompakt, iyi tasarlanmış ve kurulumu kolay.
- Sızdırmazlık yüzeyi sert alaşımlı veya 304 paslanmaz çelikten yapılmıştır, vana iyi çelik, pürüzsüz kanal, küçük akış direnci katsayısı ve uzun servis ömrüne sahiptir.
- Yumuşak grafit ambalaj, güvenilir sızdırmazlık, hafif ve esnek çalışma benimseyen, engellenmesi kolay değil.
- Kapı, katı parçacıkların çökmesini önlemeye yardımcı olan bıçak şeklinde bir yapıya sahiptir.
Ürün Parametresi
Ürün Modeli | Z73X-10 |
Valf gövde malzemesi | döküm demi̇ri̇ |
Valf plakası malzemesi | Tungsten karbür/304 paslanmaz çelik |
Nominal basınç | ≤1.0Mpa |
Uygulanabilir ortam | Bulamaç, kül suyu, su, vb. |
Uygulanabilir sıcaklık | ≤80°C |

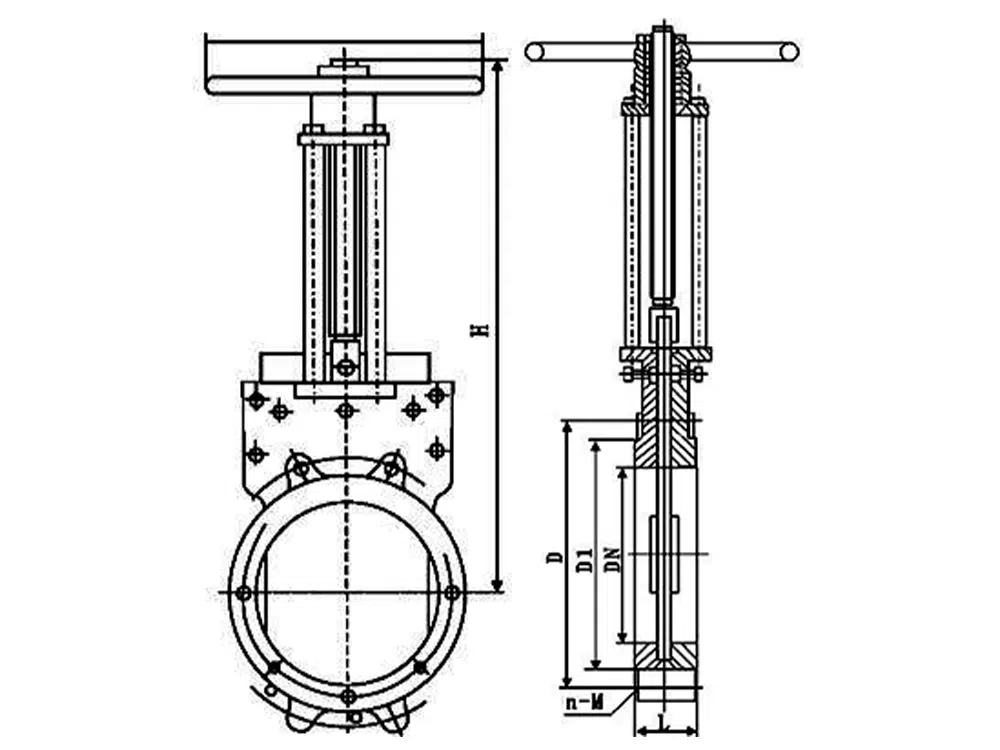

Ürün Boyut Referansı
bir cadde | L | D | D1 | H | n-M |
DN50 | 48 | 125 | 100 | 295 | 4-M16 |
DN65 | 48 | 145 | 120 | 305 | 4-M16 |
DN80 | 50 | 160 | 135 | 330 | 8-M16 |
DN100 | 50 | 180 | 155 | 380 | 8-M16 |
DN125 | 50 | 210 | 185 | 415 | 8-M16 |
DN150 | 60 | 240 | 210 | 490 | 8-M20 |
DN200 | 60 | 295 | 265 | 550 | 8-M20 |
DN250 | 70 | 350 | 318 | 693 | 12-M20 |
DN300 | 80 | 400 | 368 | 796 | 12-M20 |
DN350 | 80 | 460 | 430 | 895 | 16-M20 |
DN400 | 90 | 515 | 482 | 1004 | 16-M22 |
DN450 | 120 | 565 | 532 | 1110 | 20-M22 |
DN500 | 130 | 620 | 585 | 1210 | 20-M22 |
DN600 | 140 | 725 | 685 | 1460 | 20-M27 |
DN700 | 140 | 840 | 800 | 1680 | 24-M27 |
DN800 | 190 | 950 | 898 | 1910 | 24-M30 |
DN900 | 203 | 1050 | 1005 | 2130 | 28-M30 |
DN1000 | 216 | 1160 | 1115 | 2350 | 28-M30 |
DN1200 | 254 | 1380 | 1325 | 2650 | 32-M36 |
