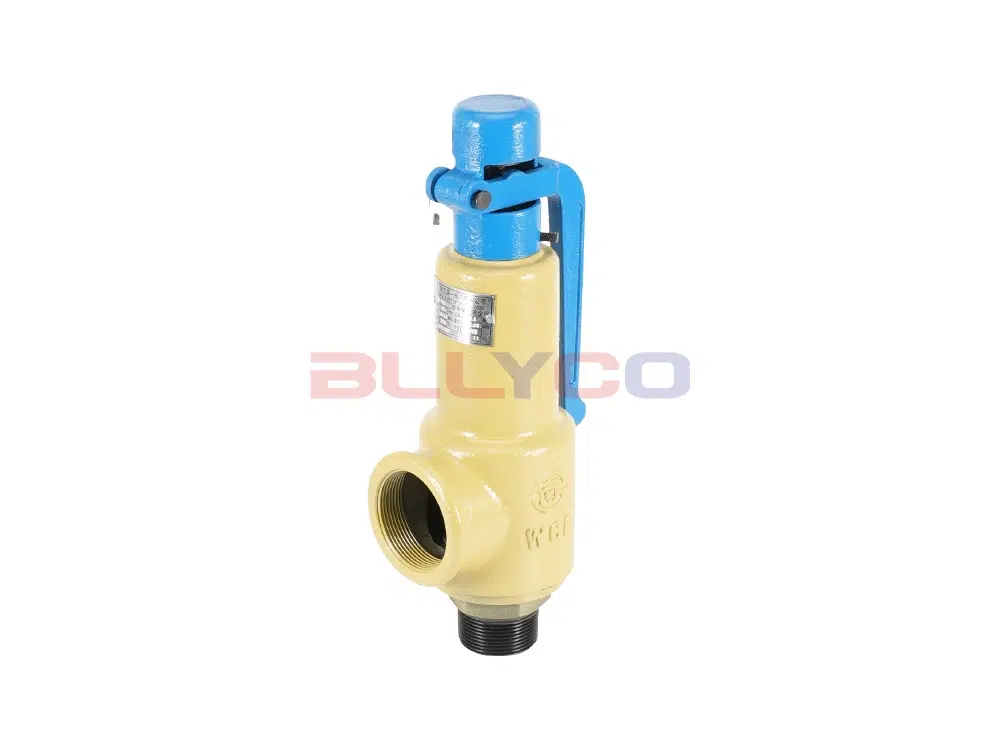

A27H tipi yaylı mikro-açılır emniyet valfi, aşırı basınç koruma cihazı olarak çalışma sıcaklığı ≤ 200 ℃ su, hava, buhar ve diğer ortam ekipmanı veya boru hattı için uygundur.

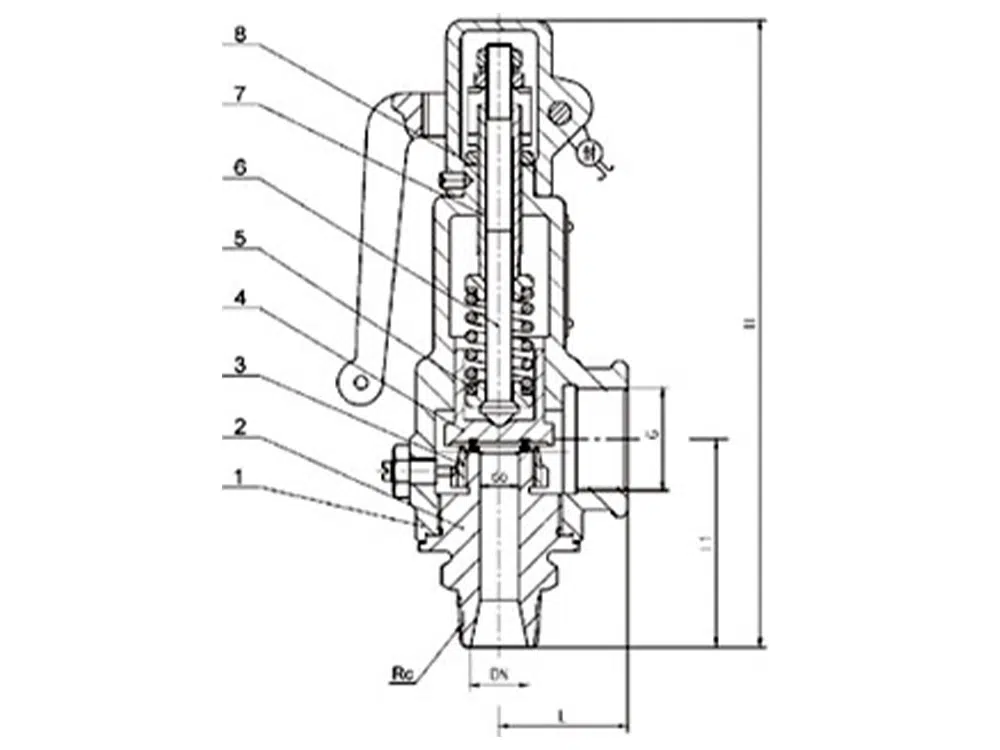

Yapısı ve çalışma prensibi
- Bu valf, valf kabuğu, valf yuvası, valf gövdesi, valf klapesi, yay ve diğer parçalardan oluşur.
- Bu valf, çalışmadığında veya belirtilen çalışma basıncına ulaşmadığında, yayın basıncına dayanarak, sızdırmazlığını sağlamak için valf yuvasına sıkıca bastırılır, çalışma basıncı belirtilen çalışma basıncını aştığında, valf kanadı otomatik olarak açılır ortamı dışlamak için, böylece kullanım güvenliğini sağlamak için basınç yükselmeye devam etmez.
Ürün Parametresi
Ürün Modeli | A27H-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, hava, buhar, vb. |
Uygulanabilir sıcaklık | ≤200°C |
Ürün Boyut Referansı
bir cadde | yap | R | L | L1 | G | ≈H |
DN15 | 10 | 1/2 | 40 | 65 | 1/2 | 135 |
DN20 | 15 | 3/4 | 45 | 65 | 3/4 | 140 |
DN25 | 20 | 1 | 45 | 70 | 1 | 155 |
DN32 | 25 | 1-1/4 | 55 | 85 | 1-1/4 | 170 |
DN40 | 32 | 1-1/2 | 60 | 90 | 1-1/2 | 310 |
DN50 | 40 | 2 | 67 | 105 | 2 | 322 |
DN65 | 50 | 2-1/2 | 76 | 128 | 2-1/2 | 344 |
DN80 | 65 | 3 | 110 | 145 | 3 | 395 |
