AHN42F tipi paralel emniyet geri dönüş vanası, aşırı basınçlı ortam geri akışının güvenliği için sıvı faz geri akış boru hattının -29 ~ 80 ℃ sıvılaştırılmış petrol gazı tankı pompa çıkışı çalışma sıcaklığı için uygundur.
Çalışma Prensibi
Standart dönüş basıncı farkı 0,5 MPa'dan fazla olduğunda, sıvılaştırılmış petrol gazı otomatik olarak tanka geri döndürülebilir.AHN42F paralel sıvı faz emniyet dönüş valfi, 0,3 ~ 0,8 MPa dönüş basıncı farkına ayarlanabilir veya kullanıcının belirleyeceği gereksinimlere göre, pompanın önündeki basınç belirtilen değeri aştığında, valf otomatik olarak açılır ve ekipmanın ve boru hattının çalışmasının güvenliğini sağlamak için dönüşün güvenliğinde rol oynar.
Ürün Parametresi
Ürün Modeli | AHN42F-P18C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | LPG ve benzeri korozif olmayan ortamlar |
Uygulanabilir sıcaklık | -29~80°C |

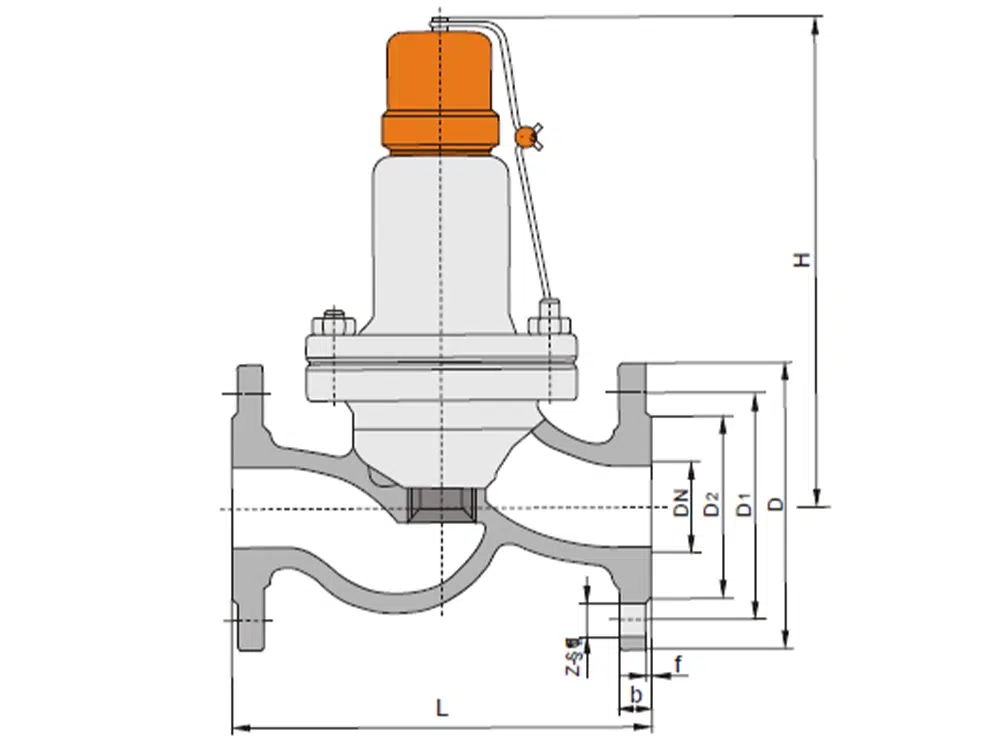

Ürün Boyut Referansı
bir cadde | D | D1 | D2 | b | Z-Φd | L | ≈H |
DN40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
DN50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
DN65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
DN80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
DN100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
DN150 | 280 | 240 | 210 | 24 | 8-23 | 480 | 706 |
