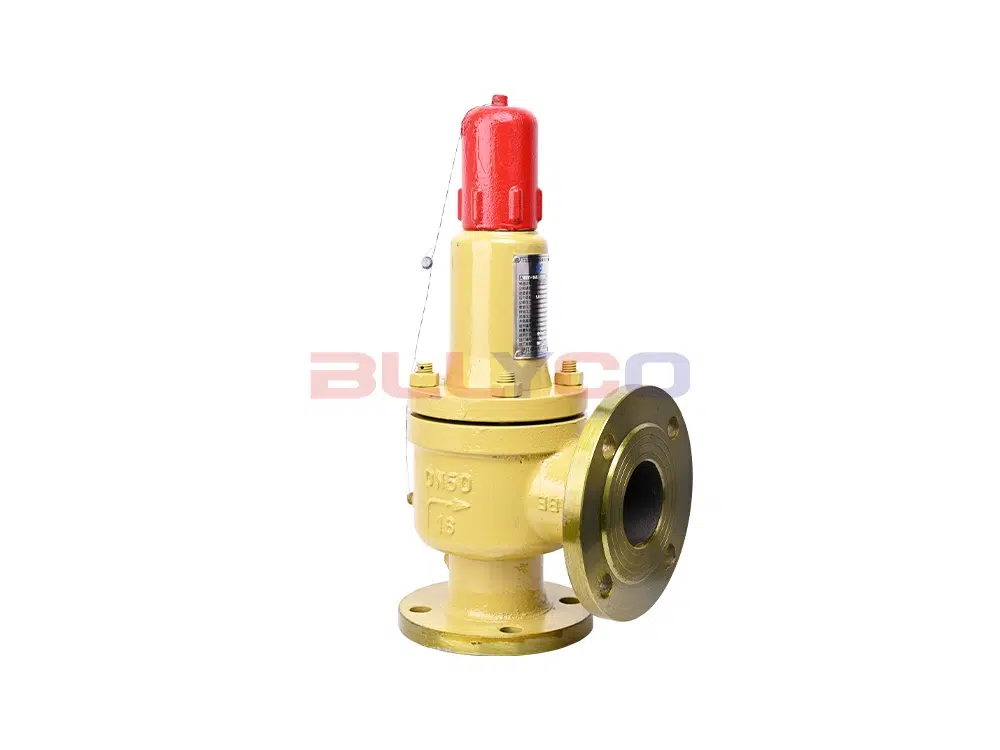

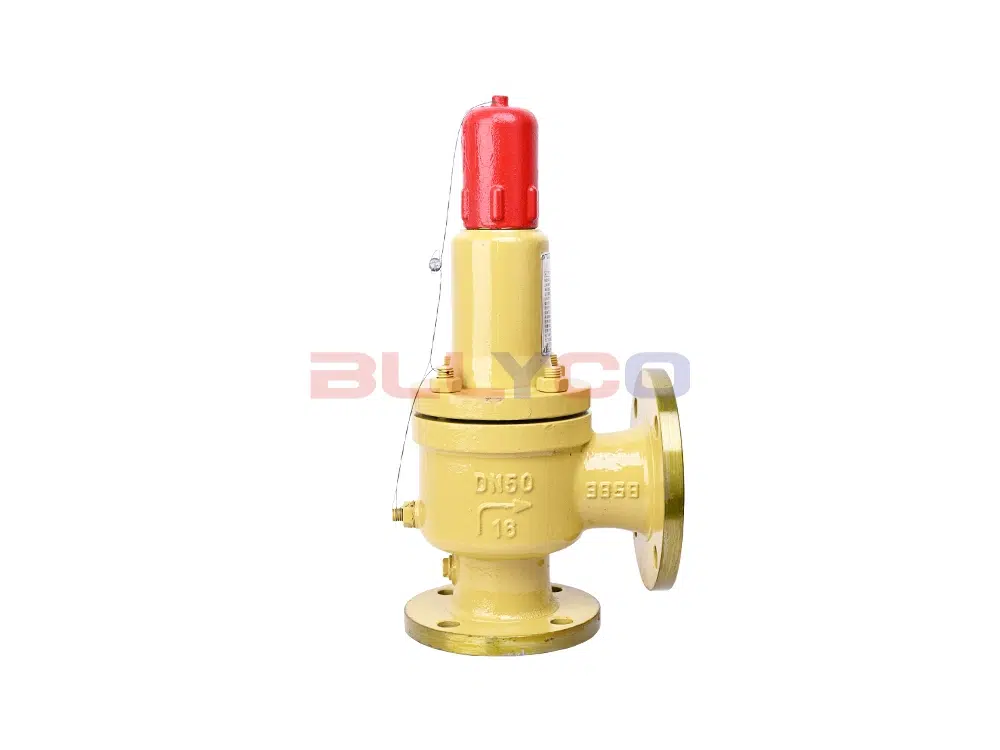

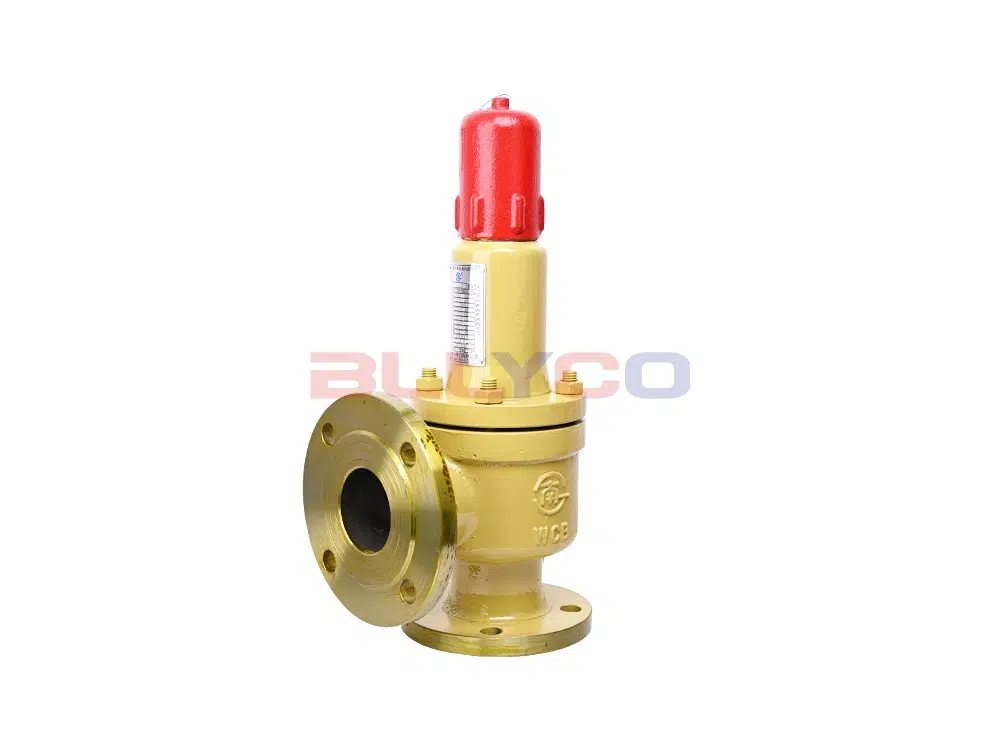

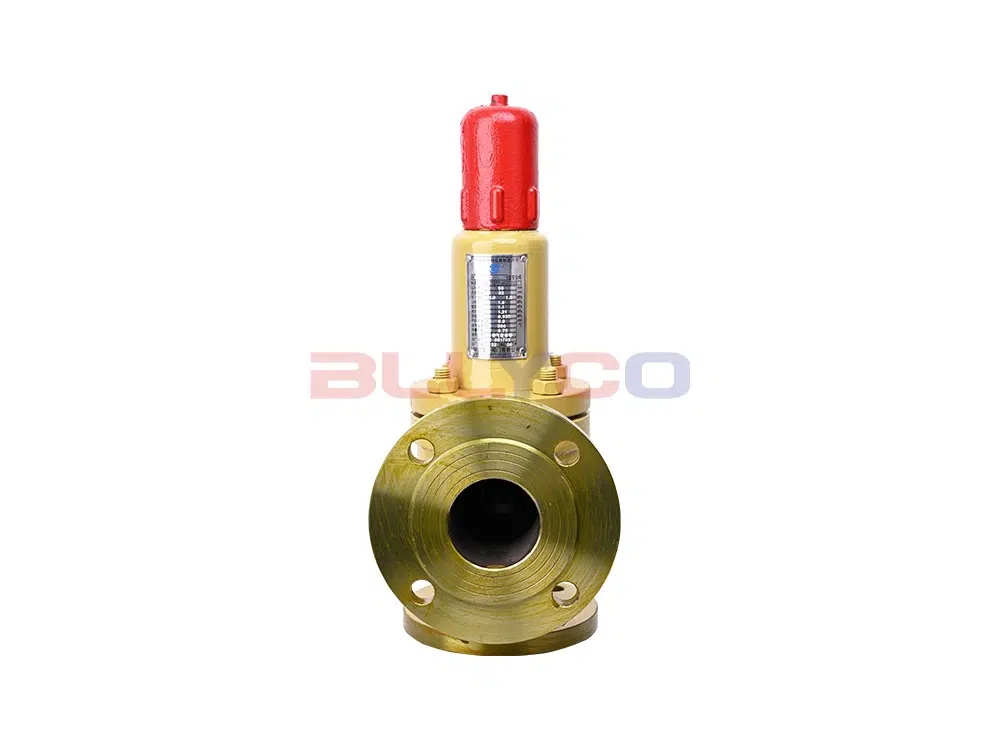

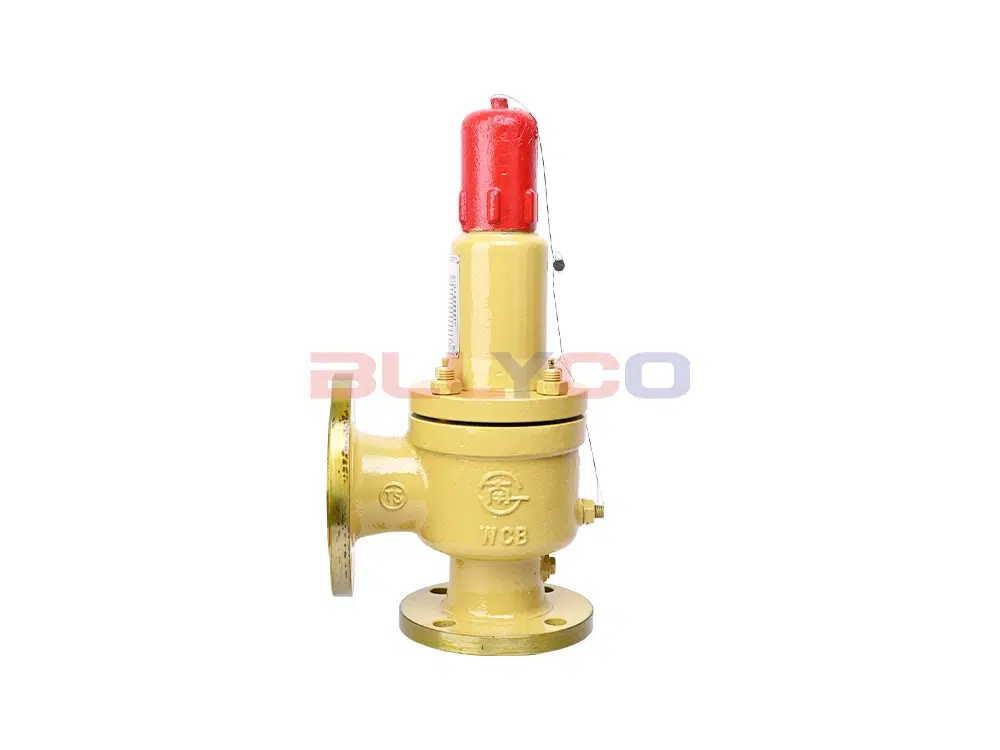

A42F tipi sıvılaştırılmış petrol gazı emniyet valfi, aşırı basınç koruma cihazı olarak -29 ~ 80 ℃ sıvılaştırılmış petrol gazı ve benzeri aşındırıcı olmayan ortam ekipmanı veya boru hattı çalışma sıcaklığı için uygundur.
Çalışma Prensibi
Ekipman ve boru hattındaki basınç izin verilen değeri aştığında, vana otomatik olarak açılır ve ardından tam miktarı boşaltır; basınç belirtilen değere düştüğünde, ekipmanın ve boru hattının güvenli çalışmasını sağlamak için vana otomatik olarak kapanır.
Ürün Parametresi
Ürün Modeli | A42F-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | LPG ve benzeri korozif olmayan ortamlar |
Uygulanabilir sıcaklık | -29~80°C |
Ürün Boyut Referansı
bir cadde | yap | DN | L | L1 | ≈H |
DN20 | 15 | 25 | 110 | 95 | 281 |
DN25 | 16 | 32 | 110 | 95 | 281 |
DN32 | 20 | 40 | 115 | 100 | 285 |
DN40 | 25 | 50 | 120 | 110 | 295 |
DN50 | 32 | 65 | 135 | 120 | 305 |
DN65 | 40 | 80 | 160 | 140 | 394 |
DN80 | 50 | 100 | 170 | 135 | 406 |
DN100 | 65 | 125 | 205 | 160 | 511 |
DN125 | 80 | 150 | 210 | 190 | 586 |
DN150 | 100 | 175 | 255 | 230 | 601 |
DN200 | 125 | 250 | 305 | 260 | 734 |
DN250 | 150 | 300 | 350 | 320 | 928 |
DN300 | 220 | 400 | 370 | 350 | 1159 |
DN350 | 250 | 500 | 500 | 450 | 1520 |
