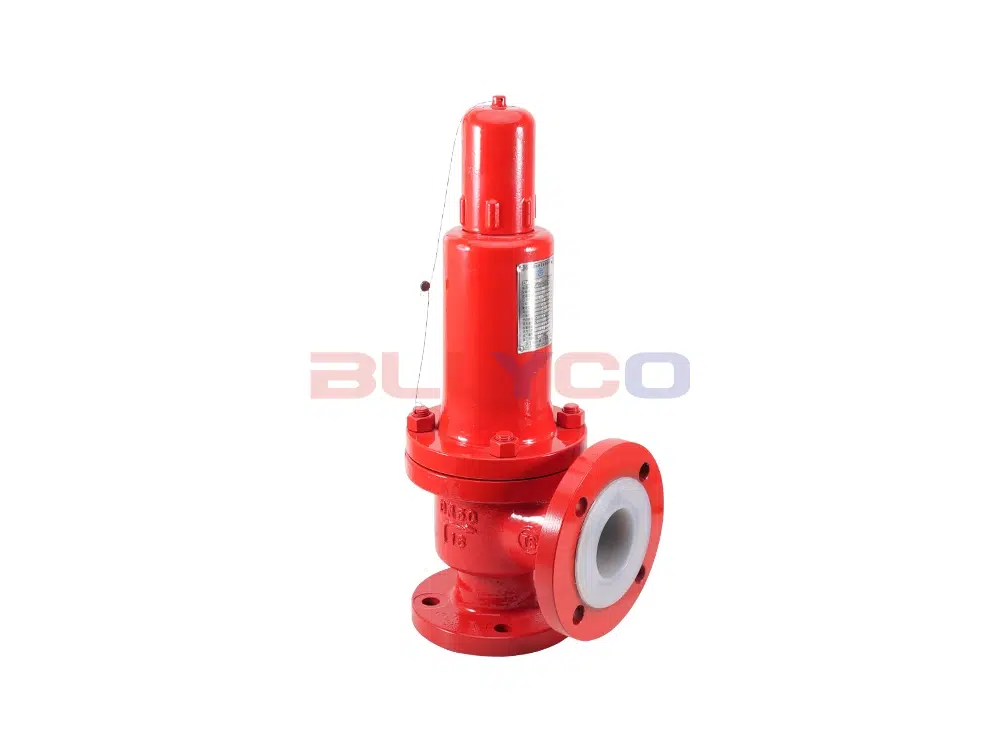

A42F46-16C flor kaplı emniyet valfi esas olarak klor-alkali kimya endüstrisinde, sıvı klor, hidroklorik asit ve diğer yüksek riskli korozif ortam basınçlı ekipmanlarda, basınçlı kaplarda ve boru hatlarında otomatik basınç tahliye cihazı olarak kullanılır. Valf gövdesi PTFE (F46 veya PFA) ile kaplanmıştır ve anahtar kısım, korozyon direncini artıran ve sıvı klor, hidroklorik asit, güçlü aşındırıcı ortamın korozyonunu etkili bir şekilde önleyebilen perflorokarbondan (F46 veya PTFE) yapılmıştır.
Ürün Özellikleri
A42F46-16C flor kaplı emniyet valfi gövdesi, makara, valf klapesi tamamen 2,5-3 mm kalınlığında F46, PFA ile kaplanmıştır, sıvı klor, hidroklorik asit, konsantre nitrik asit ve “aqua regia” ve diğer aşındırıcı ortamlara dayanabilir.
Ürün Parametresi
Ürün Modeli | A42F46-16C |
Valf gövde malzemesi | dökme çelik |
astar malzemesi | F46 poliperfloroetilen propilen |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Sıvı klor, hidroklorik asit, konsantre nitrik asit, aqua regia ve diğer ortamlar |
Uygulanabilir sıcaklık | ≤120°C |

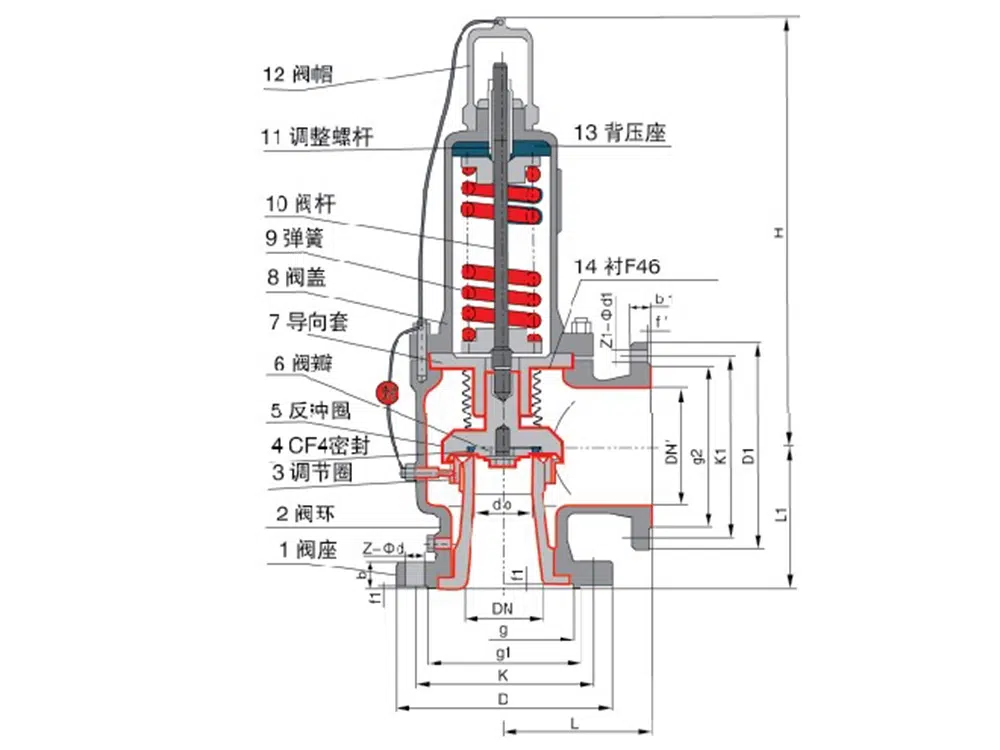

Ürün Boyut Referansı
DN | D | K | g1 | b | f | f1 | Z-Φd | DN´ | D1 | K1 | g2 | b1 | Z1-Φd1 | L | L1 |
DN25 | 115 | 85 | 65 | 16 | 2 | 2 | 4-14 | 32 | 140 | 100 | 78 | 18 | 4-18 | 110 | 95 |
DN40 | 150 | 110 | 85 | 18 | 3 | 3 | 4-18 | 50 | 165 | 125 | 100 | 18 | 4-18 | 120 | 110 |
DN50 | 165 | 125 | 100 | 20 | 3 | 3 | 4-18 | 65 | 185 | 145 | 120 | 20 | 4-18 | 135 | 120 |
DN80 | 200 | 160 | 135 | 20 | 3 | 3 | 8-18 | 100 | 220 | 180 | 155 | 22 | 8-18 | 170 | 140 |
DN100 | 220 | 180 | 155 | 22 | 3 | 3 | 8-18 | 125 | 250 | 210 | 185 | 22 | 8-18 | 195 | 175 |
DN150 | 285 | 240 | 210 | 24 | 3 | 3 | 8-23 | 175 | 310 | 270 | 240 | 26 | 8-23 | 255 | 230 |
