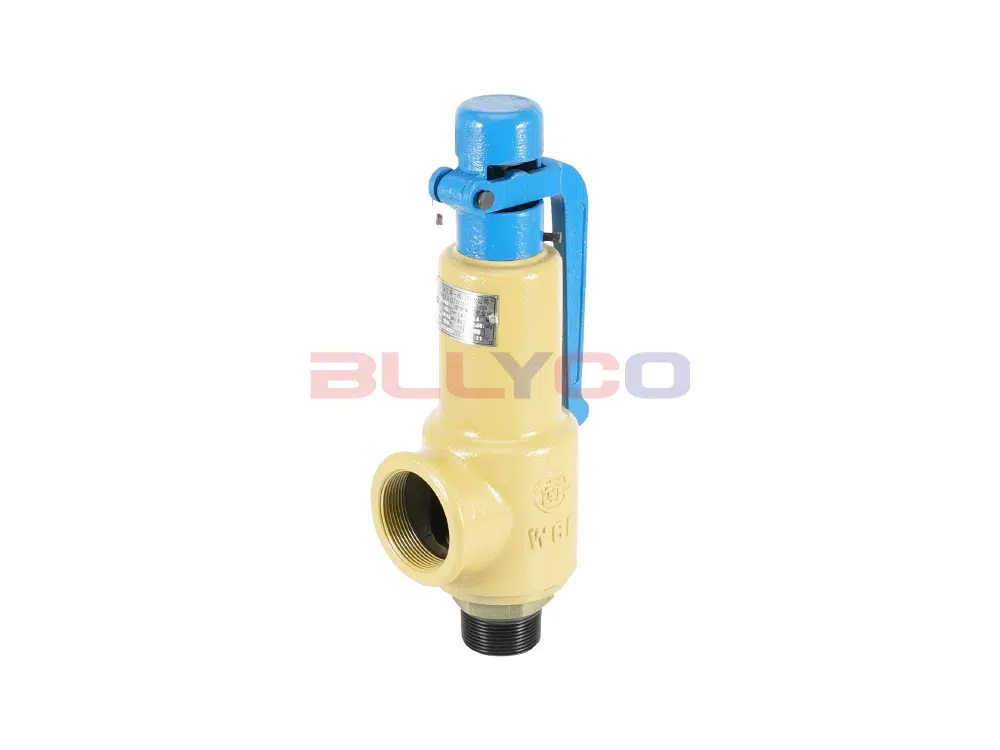

A28H型弹簧全启式安全阀适用于工作温度≤200℃的空气、蒸气、水、氮氢混合气等介质的设备或管路上，作为超压保护装置。
Yapısı ve çalışma prensibi
- Bu valf, valf kabuğu, valf yuvası, valf gövdesi, valf klapesi, yay ve diğer parçalardan oluşur.
- Bu valf, çalışmadığında veya belirtilen çalışma basıncına ulaşmadığında, yayın basıncına dayanarak, sızdırmazlığını sağlamak için valf yuvasına sıkıca bastırılır, çalışma basıncı belirtilen çalışma basıncını aştığında, valf kanadı otomatik olarak açılır ortamı dışlamak için, böylece kullanım güvenliğini sağlamak için basınç yükselmeye devam etmez.
Ürün Parametresi
Ürün Modeli | A28H-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | 空气、蒸气、水、氮氢混合气等 |
Uygulanabilir sıcaklık | ≤200°C |

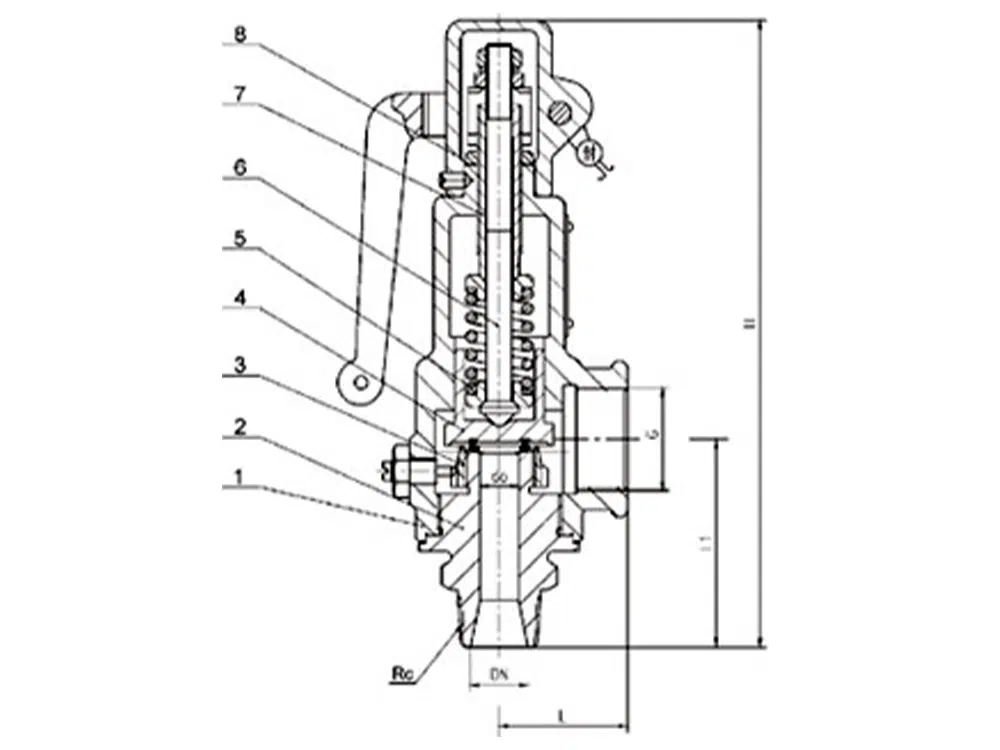

Ürün Boyut Referansı
bir cadde | yap | R | L | L1 | G | ≈H |
DN15 | 10 | 1/2 | 37 | 65 | 3/4 | 196 |
DN20 | 12 | 3/4 | 40 | 70 | 1 | 215 |
DN25 | 15 | 1 | 45 | 78 | 1-1/4 | 233 |
DN32 | 20 | 1-1/4 | 60 | 90 | 1-1/2 | 304 |
DN40 | 25 | 1-1/2 | 67 | 105 | 2 | 325 |
DN50 | 32 | 2 | 76 | 115 | 2-1/2 | 346 |
DN65 | 40 | 2-1/2 | 110 | 145 | 3 | 372 |
