A41W/Y tipi yaylı mikro-açılır emniyet valfi, aşırı basınç koruma cihazı olarak çalışma sıcaklığı ≤ 200 ℃ korozif ortam ekipmanı veya boru hattı için uygundur.
Çalışma Prensibi
Ekipman ve boru hattındaki basınç izin verilen değeri aştığında, vana otomatik olarak açılır ve ardından tam miktarı boşaltır; basınç belirtilen değere düştüğünde, ekipmanın ve boru hattının güvenli çalışmasını sağlamak için vana otomatik olarak kapanır.
Ürün Parametresi
Ürün Modeli | A41Y-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Aşındırıcı ortam |
Uygulanabilir sıcaklık | ≤200°C |

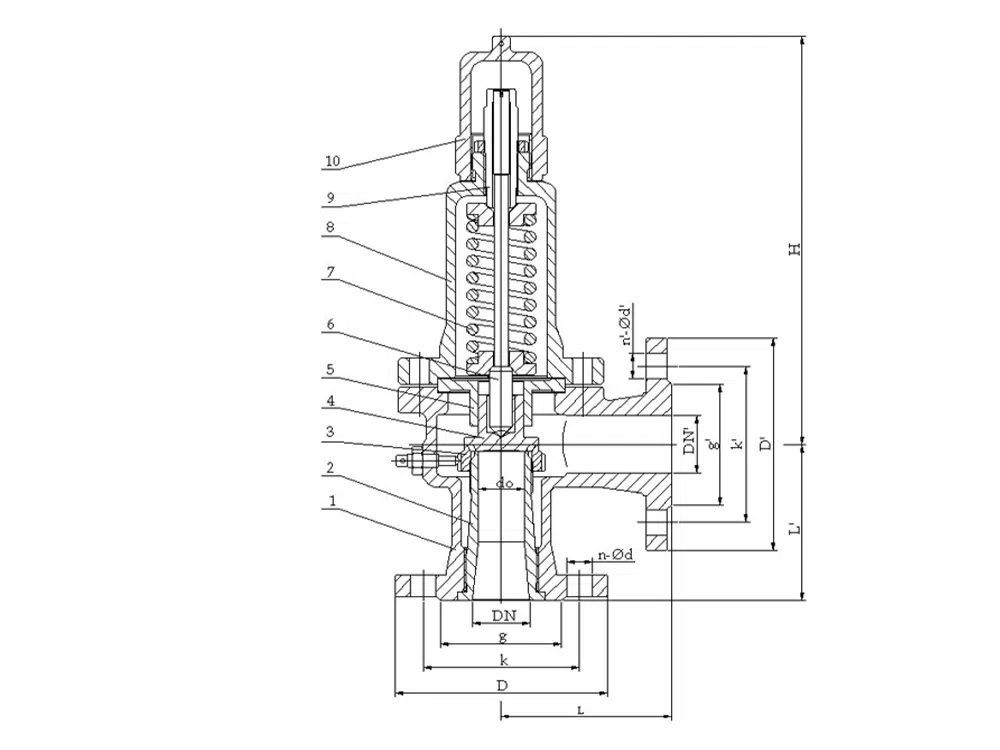

Ürün Boyut Referansı
bir cadde | yap | DN | L | L1 | ≈H |
DN20 | 15 | 20 | 100 | 85 | 275 |
DN25 | 20 | 25 | 100 | 85 | 275 |
DN32 | 25 | 32 | 115 | 100 | 285 |
DN40 | 32 | 40 | 120 | 110 | 285 |
DN50 | 40 | 50 | 135 | 120 | 355 |
DN65 | 50 | 65 | 140 | 130 | 390 |
DN80 | 65 | 80 | 160 | 135 | 394 |
DN100 | 80 | 100 | 170 | 160 | 500 |
DN125 | 100 | 125 | 190 | 190 | 570 |
DN150 | 125 | 150 | 205 | 195 | 585 |
DN200 | 150 | 200 | 240 | 230 | 710 |
DN250 | 200 | 250 | 350 | 320 | 905 |
