วาล์วลดความดันแบบสัดส่วน YB13X เป็นวาล์วอัตโนมัติเช่นกัน โดยใช้ความแตกต่างของความดันที่เกิดจากพื้นที่หน้าตัดที่แตกต่างกันของทั้งสองด้านของลูกสูบลอยภายในวาล์วเพื่อเปลี่ยนแปลงสภาวะความดันของน้ำที่เข้าและออก ทำให้สามารถลดความดันได้ วาล์วลดความดันแบบสัดส่วน YB13X มีดีไซน์ที่สวยงาม ชิ้นส่วนภายในที่ทนต่อการสึกหรอและการกัดกร่อน การควบคุมแบบสัดส่วนที่แม่นยำ และการทำงานที่ราบรื่น ใช้กันอย่างแพร่หลายในระบบจ่ายน้ำประปาภายในบ้านและระบบจ่ายน้ำป้องกันอัคคีภัย
ลักษณะโครงสร้าง
วาล์วลดความดันแบบสัดส่วน YB13X ประกอบด้วยตัววาล์ว, ฝาครอบทางเข้า, ลูกสูบ, ฝาครอบทางออก, โอริง, ปะเก็นซีล และส่วนประกอบอื่นๆ ตัววาล์วประกอบด้วยสองส่วนที่เชื่อมต่อกันด้วยเกลียวภายใน ลูกสูบภายในวาล์วออกแบบเป็นรูปโคมไฟ มีรูวงกลมหลายรูที่ด้านล่าง ฐานติดตั้งที่นั่ง (ยางไนไตรล์) ซึ่งปิดผนึกโดยตรงกับตัววาล์ววาล์วนี้มีการออกแบบที่เข้มงวดและนวัตกรรมใหม่ ทำให้การทำงานราบรื่น (การไหลของน้ำที่เสถียรและไม่มีเสียงรบกวน) มีขนาดกะทัดรัด (ประหยัดพื้นที่ติดตั้ง) ติดตั้งง่าย และให้การลดแรงดันที่เสถียร ช่วยลดทั้ง “แรงดันไดนามิก" และ “แรงดันสถิต" ได้อย่างมีประสิทธิภาพ ผลิตจากทองเหลืองแข็งหรือสแตนเลส เหมาะสำหรับใช้กับน้ำจืดและน้ำทะเล และทนต่อการเกิดคราบตะกรันและการกัดกร่อน
หลักการการทำงาน
ในวาล์วลดความดันแบบสัดส่วน YB13X ลูกสูบแบบลอยจะถูกดันให้เปิดโดยกระแสของสื่อที่ไหลเข้าทางท่อทางเข้า ทำให้สื่อสามารถผ่านได้ ความแตกต่างของความดันที่เกิดจากพื้นที่หน้าตัดที่แตกต่างกันทั้งสองด้านของลูกสูบจะเปลี่ยนแปลงความดันที่ปลายทางของวาล์ว กล่าวอีกนัยหนึ่ง เมื่อท่อส่งมีแรงดัน ความสัมพันธ์ของพื้นที่ทั้งสองด้านของลูกสูบจะเป็นตัวกำหนดอัตราส่วนของความดันที่ปลายทางของวาล์ว ไม่ว่าความดันปลายทางจะเปลี่ยนแปลงอย่างไร ความดันสถิตและความดันพลวัตที่ปลายทางของวาล์วจะลดลงตามสัดส่วนของค่าความดันที่สอดคล้องกัน
ขอบเขตการนำไปใช้
เหมาะสำหรับใช้ในงานก่อสร้างในเมือง, เคมี, โลหะ, น้ำมัน, ยา, อาหาร, เครื่องดื่ม และอุตสาหกรรมการคุ้มครองสิ่งแวดล้อม.
ข้อมูลจำเพาะของสินค้า
รุ่นสินค้า | YB13X-16T |
วัสดุของตัววาล์ว | ทองเหลือง |
ความดันตามชื่อ | ≤1.6 เมกะปาสคาล |
สื่อที่ใช้ได้ | น้ำ, ก๊าซ, เป็นต้น |
อุณหภูมิในการทำงาน | ≤80°C |

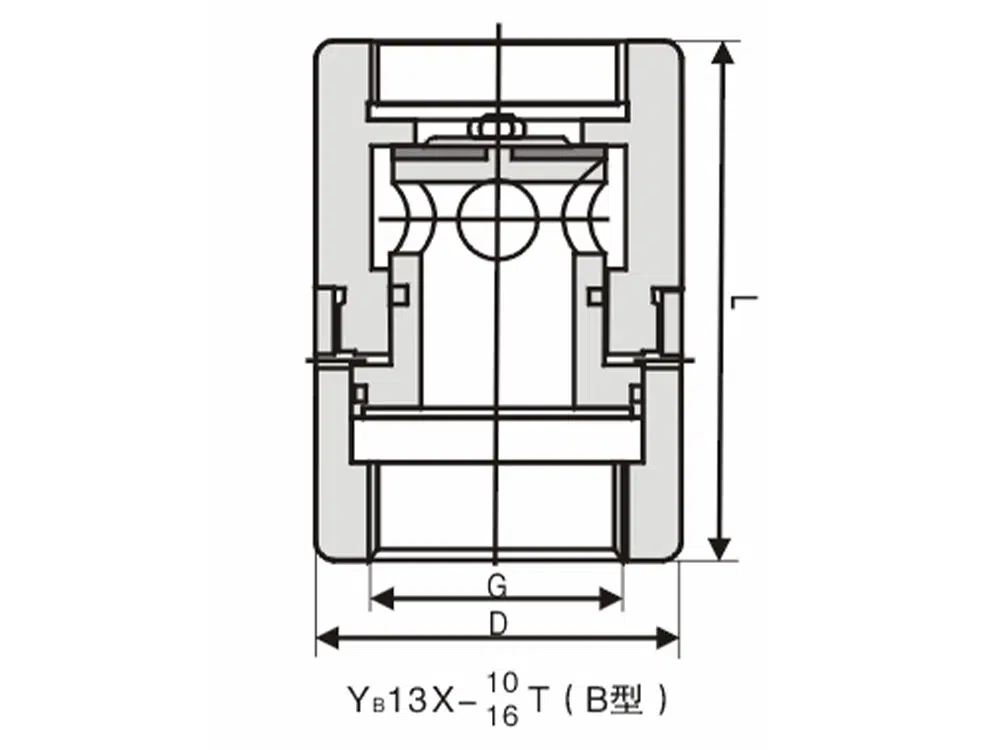

ขนาดอ้างอิงของผลิตภัณฑ์
บอร์ | G | L | D | น้ำหนัก (กิโลกรัม) |
DN15 | 1/2" | 68 | 50 | 0.28 |
DN20 | 3/4" | 75 | 50 | 0.59 |
DN25 | 1" | 81 | 54 | 0.71 |
DN32 | 1-1/4" | 86 | 60 | 0.78 |
DN40 | 1-1/2" | 97 | 68 | 1.1 |
DN50 | 2" | 110 | 80 | 1.5 |
