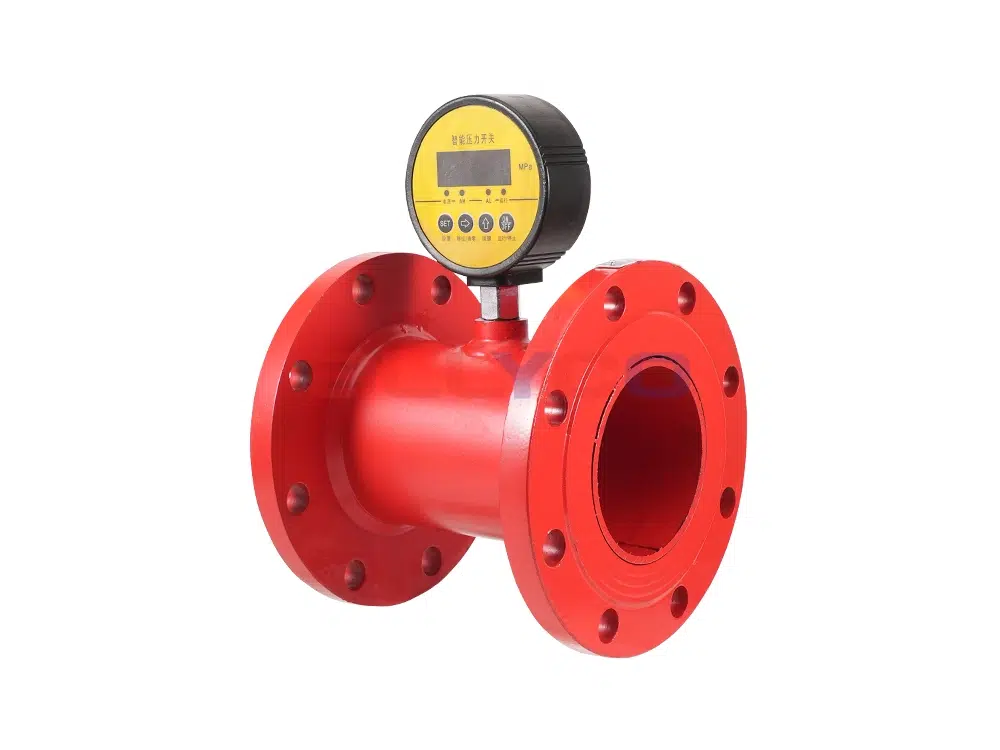

สวิตช์แรงดันน้ำดับเพลิงเป็นสวิตช์ควบคุมที่สามารถแปลงการเปลี่ยนแปลงของแรงดันน้ำให้เป็นสัญญาณไฟฟ้าได้ เป็นส่วนประกอบที่สำคัญของระบบสปริงเกอร์อัตโนมัติต่าง ๆ และมักใช้ร่วมกับวาล์วเตือนภัยแบบเปียก วาล์วดับเพลิงแบบไหลล้น และระบบก่อนการกระทำเพื่อส่งสัญญาณเตือนภัย เมื่อถูกกระตุ้นร่วมกับแผงควบคุมปั๊มน้ำดับเพลิง สามารถเริ่มการทำงานของปั๊มน้ำดับเพลิงได้ สวิตช์แรงดันน้ำดับเพลิงมักติดตั้งในท่อเตือนภัยของชุดวาล์วเตือนภัยแบบเปียก หรือภายในเครือข่ายท่อของระบบก่อนการกระทำ
หลักการการทำงาน
เมื่อความดันน้ำหรือความดันอากาศถึงระดับที่กำหนดไว้, ติดต่อไมโครสวิตช์ในสวิตช์ความดันไฟจะทำงาน, ส่งสัญญาณไฟฟ้าไปยังห้องควบคุมไฟ.
สาขาการใช้งาน
อุปกรณ์เหล่านี้ถูกใช้อย่างแพร่หลายในอุตสาหกรรมป้องกันอัคคีภัย, พลังงานน้ำ, การจัดหาน้ำ, น้ำมัน, เคมี, เครื่องกล และไฮดรอลิก โดยใช้สำหรับการวัด, แสดงผล และควบคุมแรงดันของของเหลวในสถานที่
ข้อมูลจำเพาะของสินค้า
รุ่นสินค้า | YLKG-16C |
วัสดุของตัววาล์ว | เหล็กกล้าคาร์บอน |
ความดันตามชื่อ | ≤1.6 เมกะปาสคาล |
สื่อที่ใช้ได้ | น้ำดับเพลิง |
อุณหภูมิในการทำงาน | ≤80°C |
ข้อมูลจำเพาะทางเทคนิคของสวิตช์ความดัน
ชื่อสินค้า | สวิตช์ความดันดิจิตอลอัจฉริยะ |
ช่วงการวัด | 0–2.5 เมกะปาสคาล |
ความดันเกิน | 150% |
การกำหนดขีดจำกัดสูงสุดและต่ำสุด | สามารถตั้งค่าได้ภายในช่วงการวัด |
วิธีการเตือนภัย | สัญญาณรีเลย์ (เปิดเมื่อถึงขีดจำกัดบน ปิดเมื่อถึงขีดจำกัดล่าง) |
ระดับความแม่นยำ | ±0.51 TP3 TFS |
ความมั่นคงระยะยาว | ทั่วไป: ±0.21 TP3TFS ต่อปี |
ความจุในการรับน้ำหนัก | 250 โวลต์ AC 10 แอมป์ |
แรงดันไฟฟ้าขาเข้า | 24 โวลต์ DC |
อุณหภูมิในการทำงาน | -20 ถึง 80°C |
อุณหภูมิชดเชย | -10 ถึง 60°C |
การป้องกันทางไฟฟ้า | การป้องกันไฟฟ้าลัดวงจร การป้องกันขั้วกลับ (สำหรับแหล่งจ่ายไฟกระแสตรง) การออกแบบเพื่อป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) |
ความถี่ในการสุ่มตัวอย่าง | 5 ครั้งต่อวินาที |
สื่อการวัด | ก๊าซหรือของเหลวที่เข้ากันได้กับเหล็กกล้าไร้สนิม 316 |
การเชื่อมต่อแบบแรงดัน | M20 x 1.5 |
วัสดุผสม | เหล็กinox 304 |
วัสดุที่ใช้ในการก่อสร้างที่อยู่อาศัย | พลาสติกวิศวกรรม |
คำนิยามของคุณสมบัติ | แหล่งจ่ายไฟ: สีแดง, สีน้ำเงิน เอาต์พุต: สีดำ, สีขาว (สัญญาณแบบพาสซีฟ) |

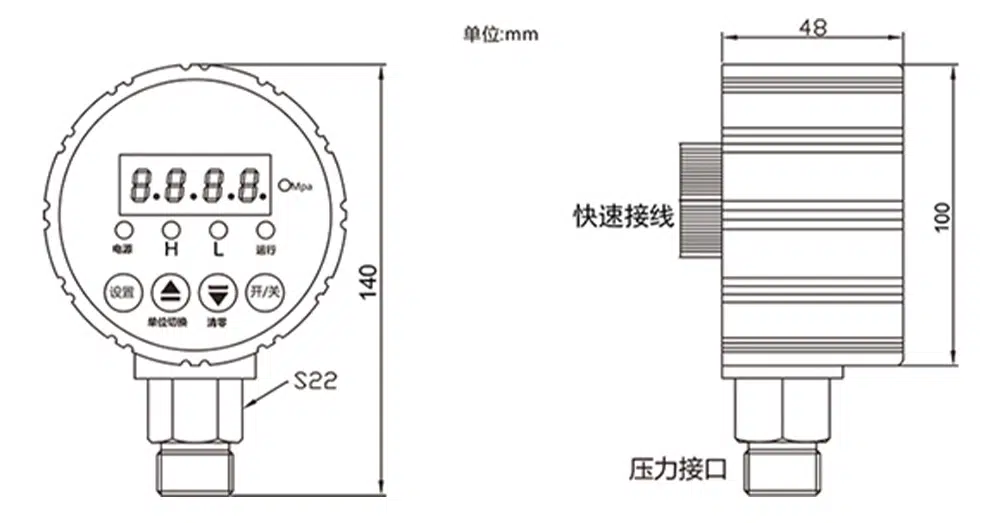

คู่มือขนาดสวิตช์แรงดัน

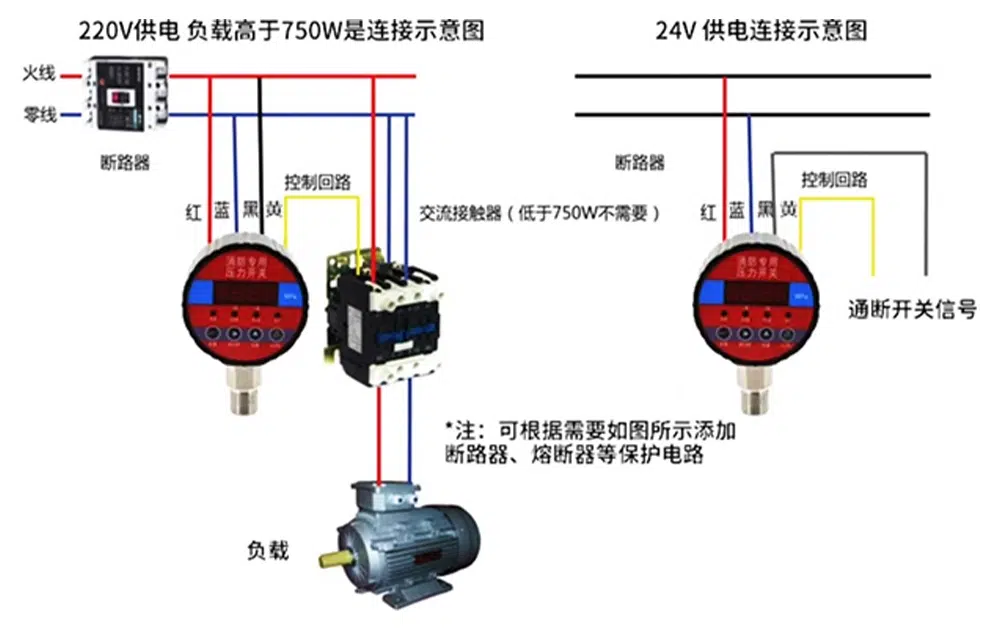

แผนผังการต่อสายสวิตช์แรงดัน
