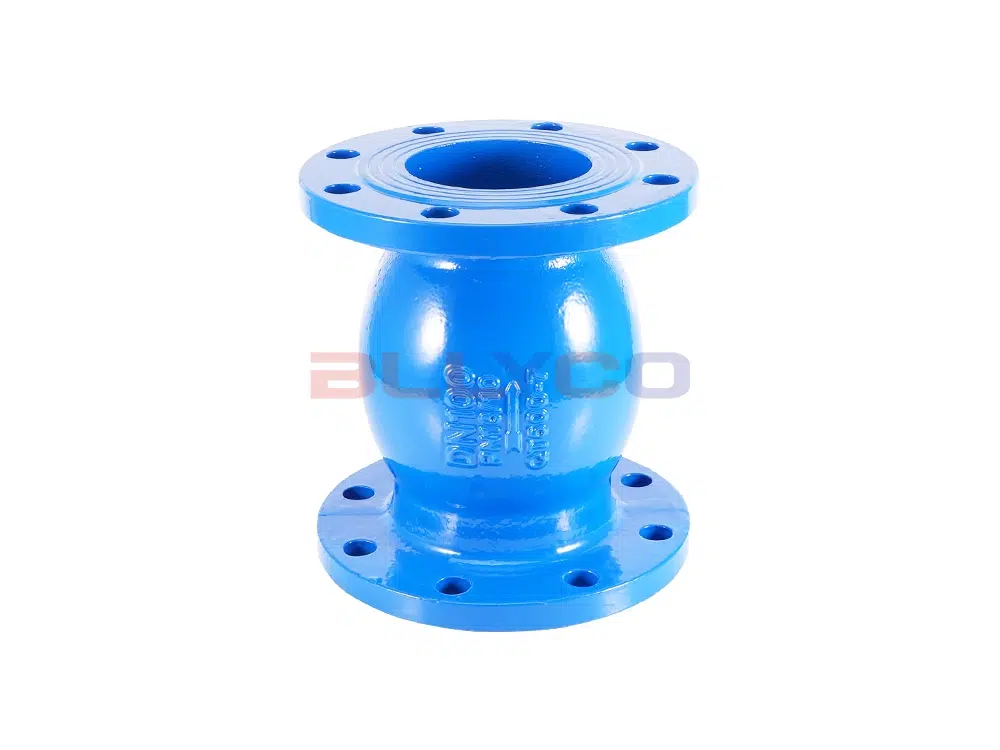

HQ44X-16Q dikey küresel çek valf, valf gövdesi, bilye ve klapeden oluşur. Kauçuk kaplı bilye, ortamın etkisi altında valf gövdesindeki entegre kızak üzerinde yukarı ve aşağı, sola ve sağa yuvarlanabilen ve böylece valfi açabilen veya kapatabilen valf klapesi olarak kullanılır. Yankısız kapatma ile su darbesi üretmez, iyi sızdırmazlık performansı, daha az kafa kaybı, yatay veya dikey olarak monte edilebilir vb. Ortam pompası çıkışının geri akışını önlemek için soğuk su, sıcak su, endüstriyel ve kullanım suyu boru hattı sisteminde yaygın olarak kullanılır.
Ürün Parametresi
Ürün Modeli | HQ44X-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

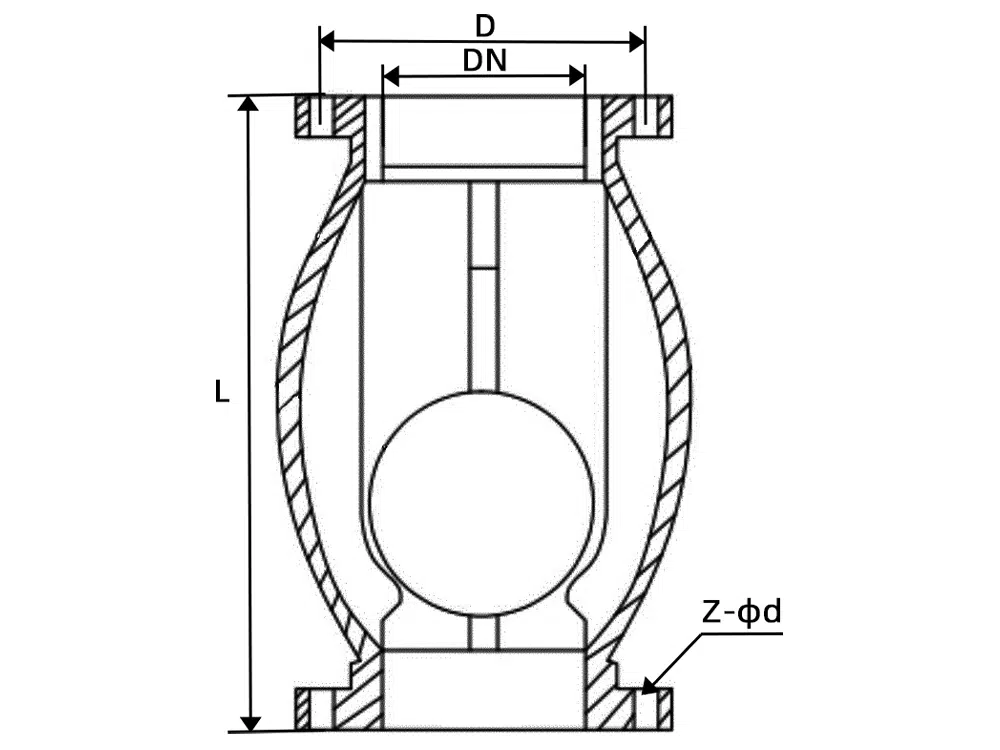

Ürün Boyut Referansı
bir cadde | L | D | Z-Фd |
DN50 | / | 125 | 4-18 |
DN65 | 165 | 145 | 4-18 |
DN80 | 186 | 160 | 8-18 |
DN100 | 216 | 180 | 8-18 |
DN150 | 270 | 240 | 8-22 |
DN200 | / | 295 | 12-22 |
