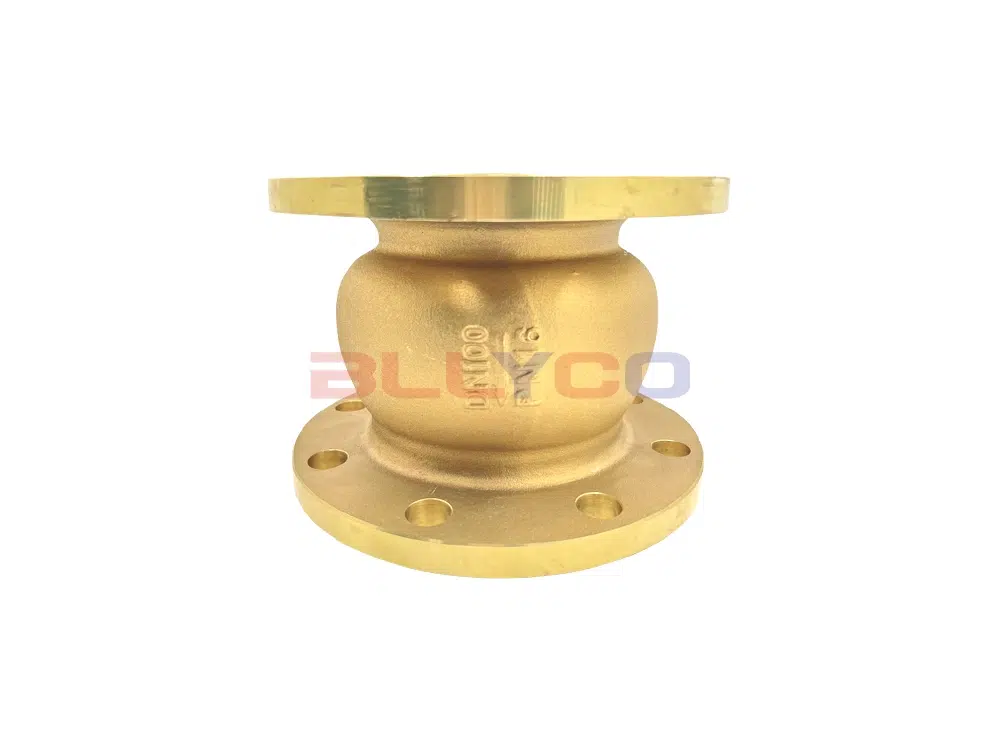

HC41X-16T pirinç susturucu çek valf, su temini ve drenaj boru hattı için uygundur, valf küçük boyut, esnek açma ve kapama, düşük sıvı direnci, yorulma direnci, uzun ömür ve benzeri özelliklere sahiptir. Valf kanadı, ithalat ve ihracatın her iki ucunda merkezi eksen kılavuzunu benimser ve valf kanadı yay yüklüdür ve hızlı kapanması, iyi sızdırmazlık performansı ve gürültüsüz kapanma ile su darbesi basıncını azaltabilir. Boru hatlarında, ortamın geri akışını önlemek, pompanın ve tahrik motorunun tersine dönmesini önlemek ve ayrıca konteyner ortam tahliyesini önlemek için yaygın olarak kullanılır.
Ürün Kullanımı
Boru sistemlerinde ortamın geri akışını önlemek için tüm vanalarda kullanılır.
Çalışma Prensibi
Bu valf, kılavuz milin merkezine diferansiyel basınç mekik prensibi ve yay destekli hızlı (önceden) kapatma, pompa çalıştırma, tam su akış kanalı, akış direncini azaltır, böylece etkili çalışma için sistem.
Ürün Parametresi
Ürün Modeli | HC41X-16T |
Valf gövde malzemesi | Pirinç |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, aşındırıcı olmayan sıvılar vb. |
Uygulanabilir sıcaklık | ≤80°C |

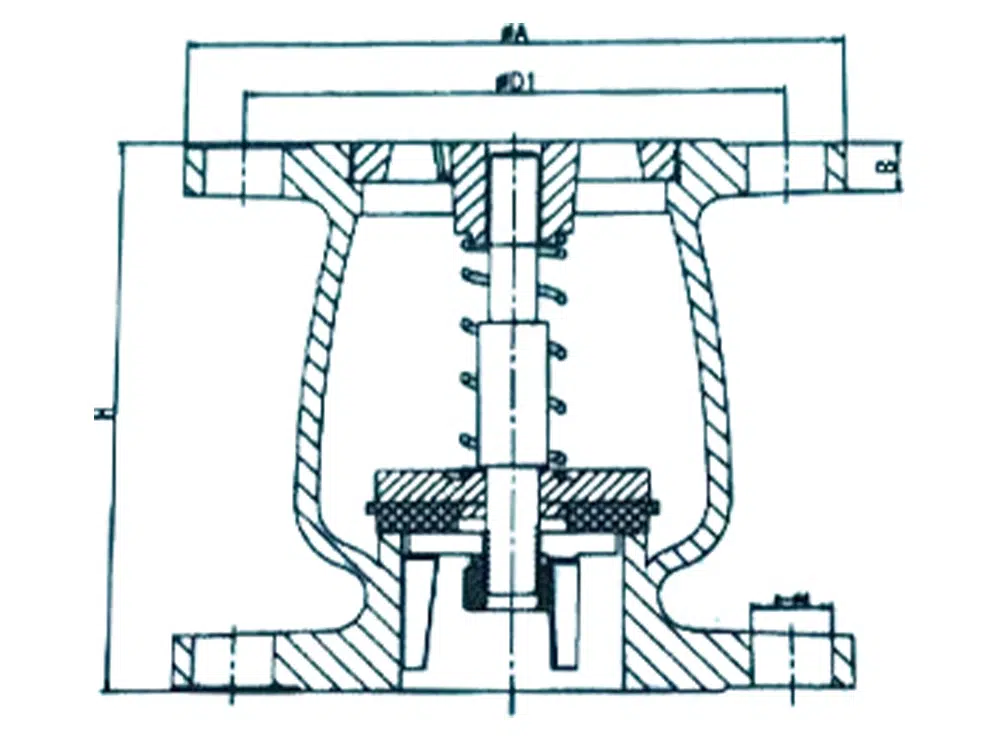

Ürün Boyut Referansı
bir cadde | H | A | D1 | B | n-Фd |
DN40 | 103 | 140 | 110 | 10.5 | 4-18 |
DN50 | 130 | 152 | 125 | 11.5 | 4-18 |
DN65 | 144 | 175 | 145 | 12.5 | 4-18 |
DN80 | 147 | 192 | 160 | 13 | 8-18 |
DN100 | 147 | 212 | 180 | 15 | 8-18 |
DN125 | 170 | 240 | 210 | 15.5 | 8-18 |
DN150 | 187 | 280 | 240 | 17.5 | 8-23 |
