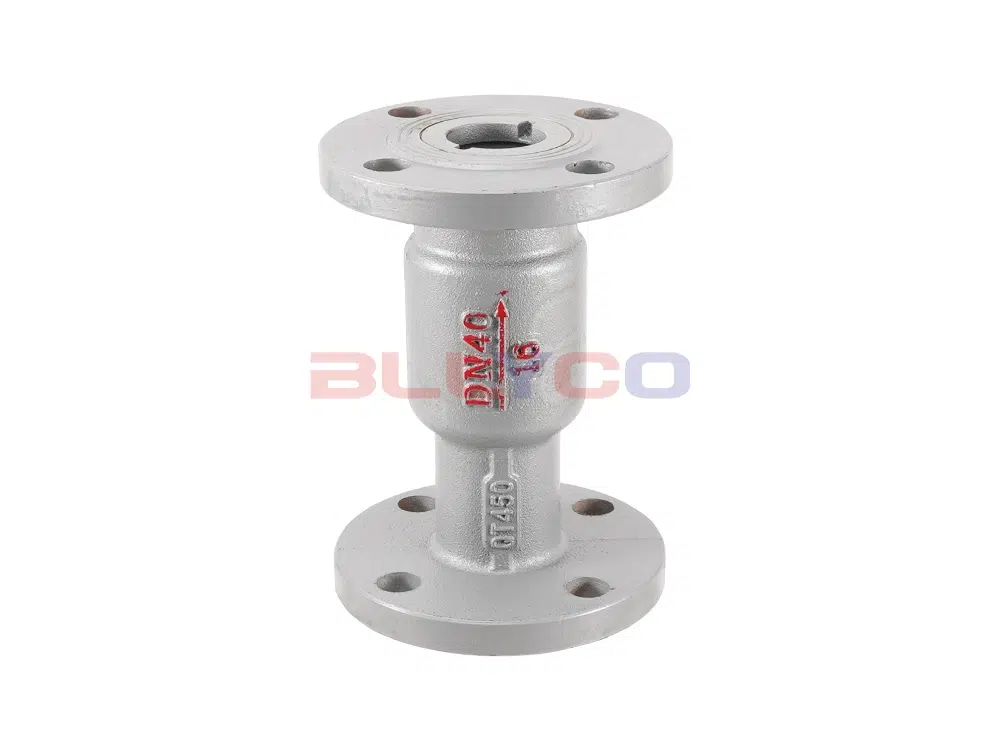

H41S-16Q Yatay ve dikey çift kullanımlı çek valf, ortamın geri akışını önleyebilen bir tür valftir, ana özellikleri yüksek sıcaklık direnci, iyi sızdırmazlık, kolay kurulum, hızlı kapanma hızıdır ve su darbesini, gürültüyü, akış direncini ve diğer sorunları ortadan kaldırabilir. Yatay ve dikey çek valfler dikey veya yatay boru hatlarına monte edilebilir ve sızıntı olmaması nedeniyle enerji tasarrufu sağlar. Petrol, kimya, kazan, baskı ve boyama, su temini ve drenaj ve diğer alanlarda yaygın olarak kullanılır.
Ürün Parametresi
Ürün Modeli | H41S-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ vb. |
Uygulanabilir sıcaklık | ≤250°C |

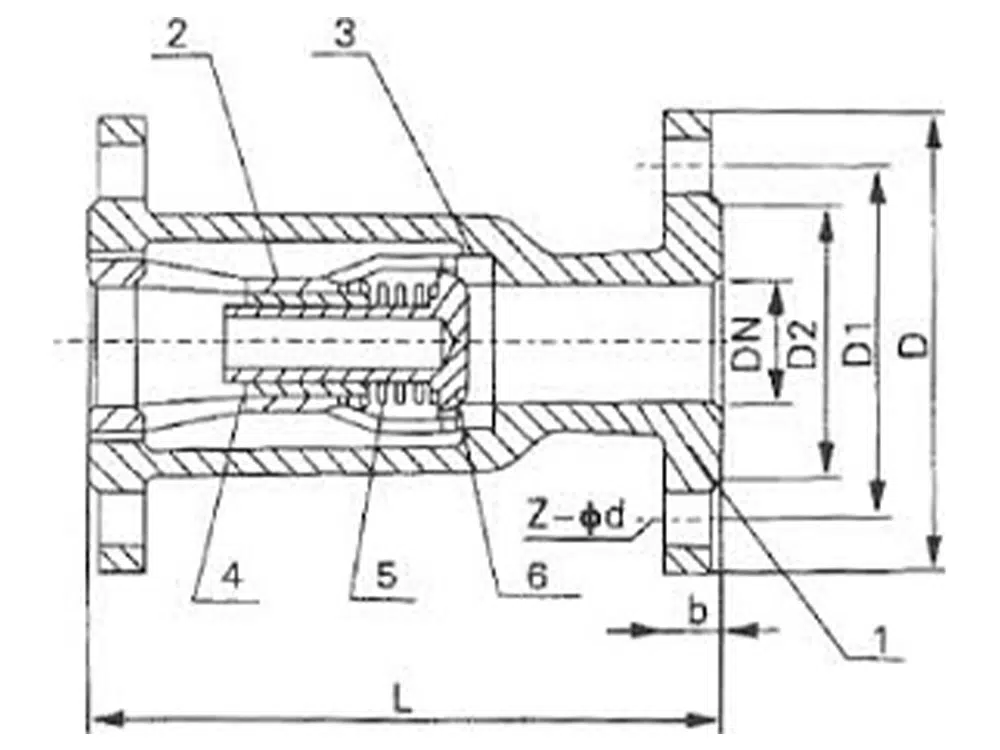

Ürün Boyut Referansı
DN | L | D | D1 | D2 | b | Z-Фd |
15 | 130 | 95 | 65 | 45 | 14 | 4-14 |
20 | 150 | 105 | 75 | 55 | 16 | 4-14 |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 |
32 | 180 | 135 | 100 | 78 | 18 | 4-18 |
40 | 200 | 145 | 110 | 85 | 18 | 4-18 |
50 | 230 | 160 | 125 | 100 | 20 | 4-18 |
65 | 290 | 180 | 145 | 120 | 20 | 4-18 |
80 | 310 | 195 | 160 | 135 | 22 | 8-18 |
100 | 350 | 215 | 180 | 155 | 24 | 8-18 |
125 | 400 | 245 | 210 | 185 | 26 | 8-18 |
150 | 480 | 280 | 240 | 210 | 28 | 8-23 |
200 | 600 | 335 | 295 | 265 | 30 | 12-23 |
