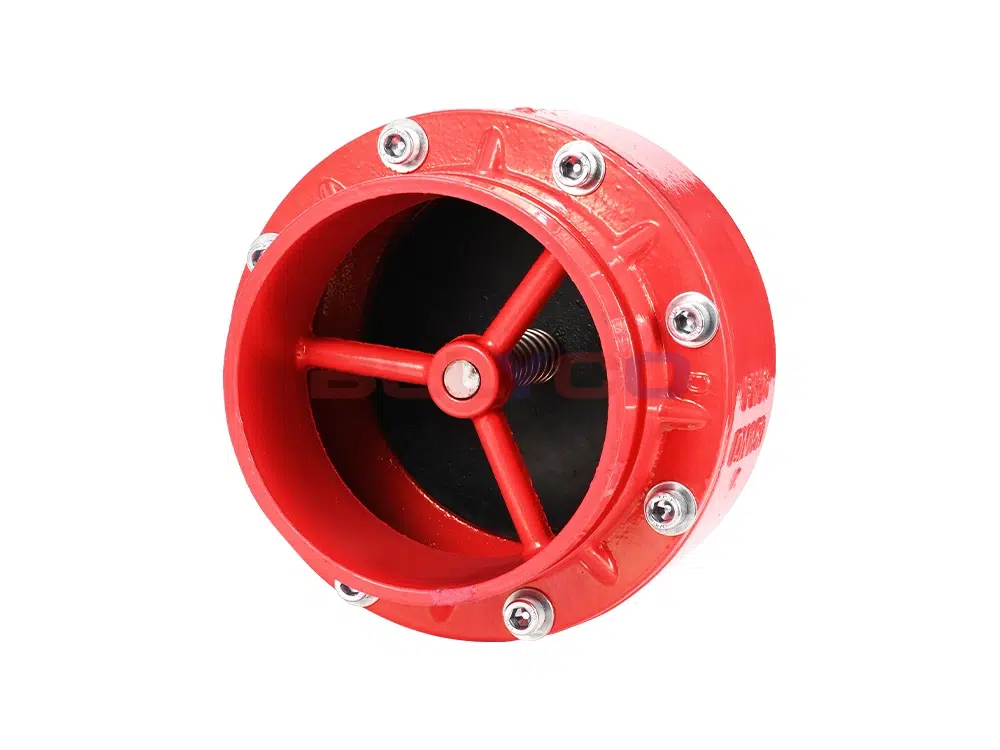

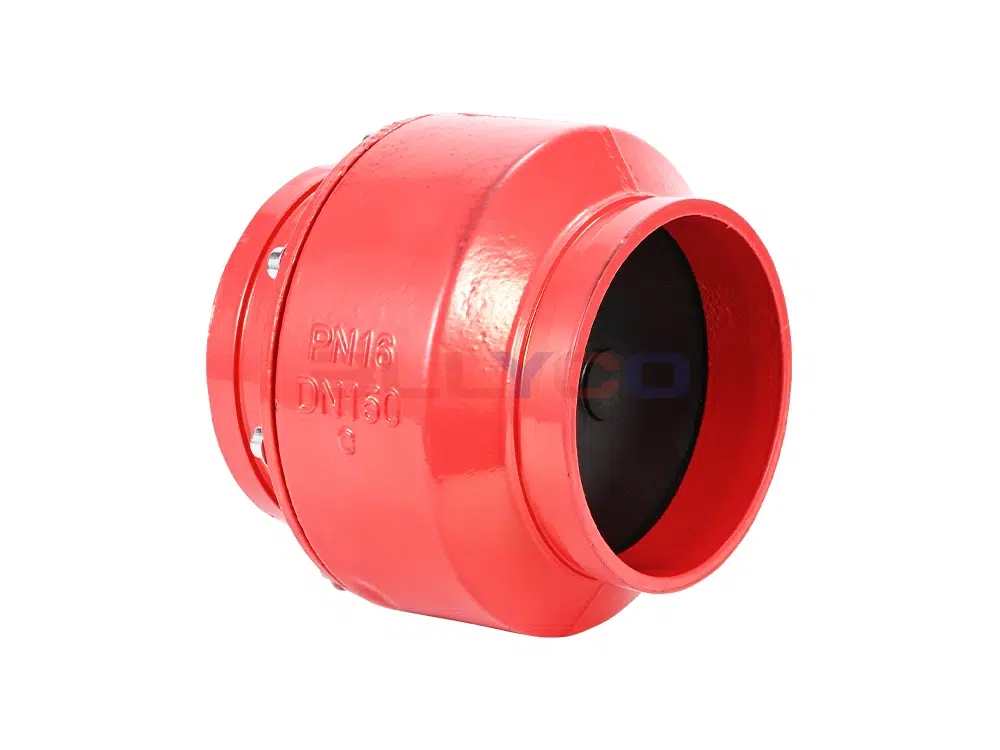

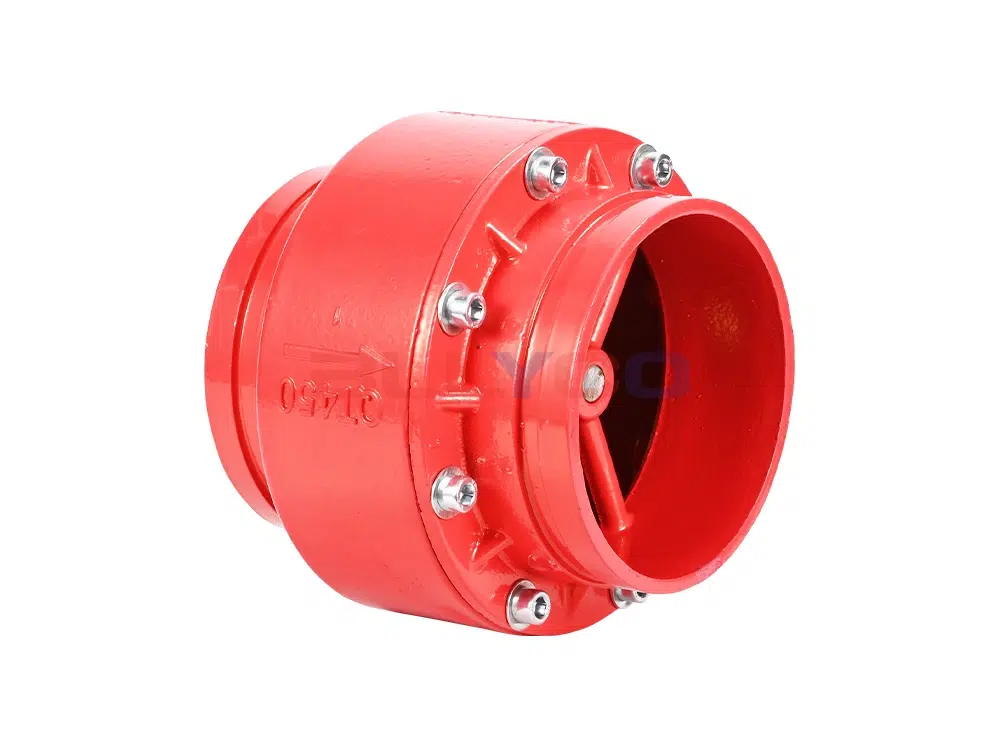

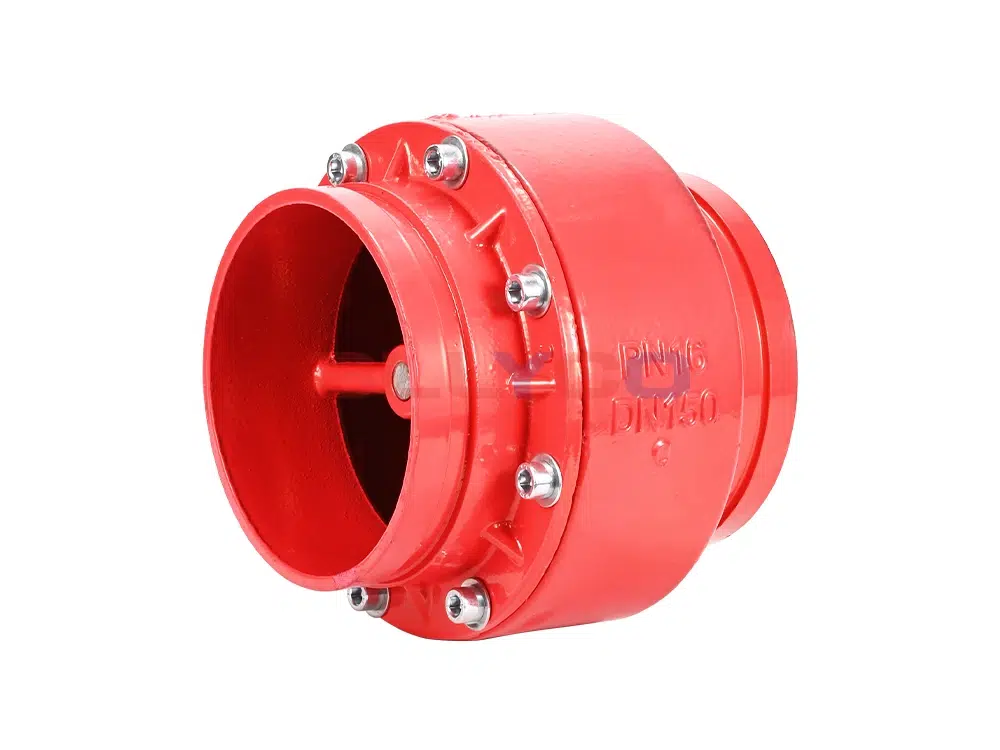

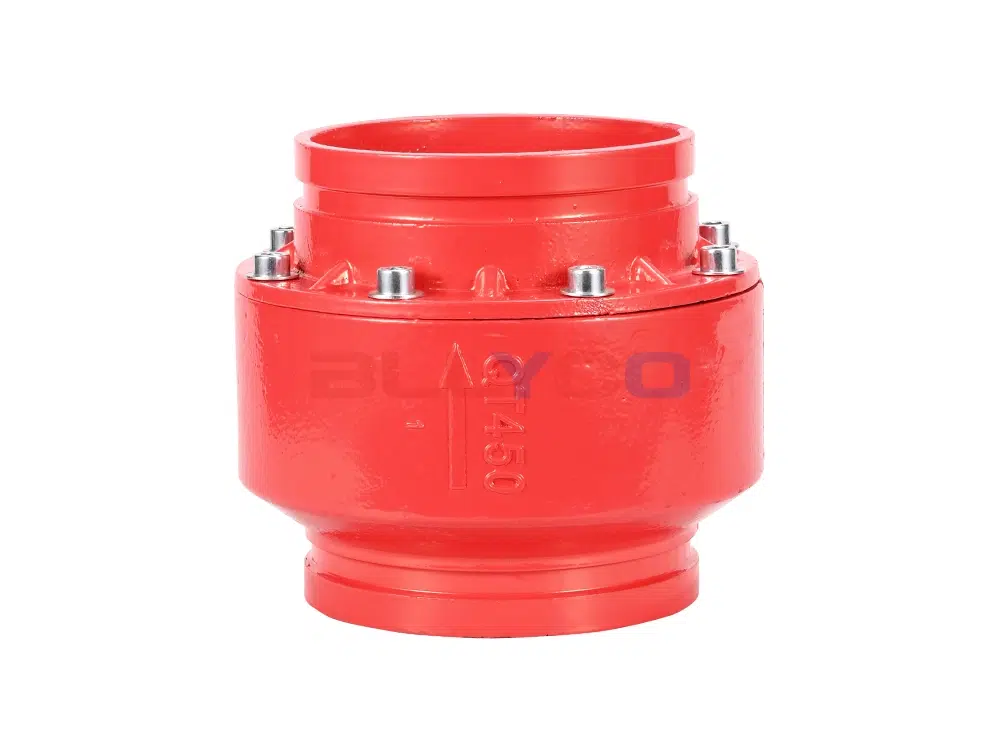

HC81X沟槽式消声止回阀适用于给水系统中需防止介质倒流的管路上，系实现介质单向流动时，有压力推向阀芯，使弹簧压缩，阀门迅速开启，当介质逆向流动时，弹簧推动阀芯压向阀座，阀门即关闭。HC81X消声止回阀的特殊设计，确保阀门工作平稳，关闭时无振动和噪声，消除了其他形式止回阀关闭时所产生的水锤击声。
Ürün Kullanımı
Boru sistemlerinde ortamın geri akışını önlemek için tüm vanalarda kullanılır.
Çalışma Prensibi
Bu valf, kılavuz milin merkezine diferansiyel basınç mekik prensibi ve yay destekli hızlı (önceden) kapatma, pompa çalıştırma, tam su akış kanalı, akış direncini azaltır, böylece etkili çalışma için sistem.
Ürün Parametresi
Ürün Modeli | HC81X-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

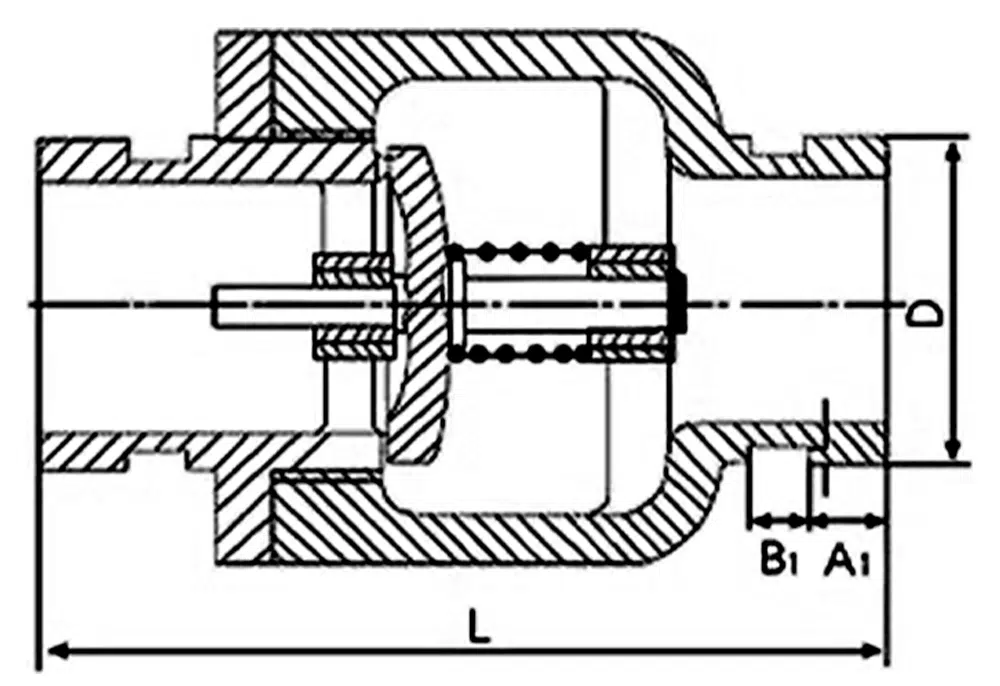

Ürün Boyut Referansı
bir cadde | D | L | A1 | B1 | C |
DN65 | 76 | 145 | 14.5 | 9.5 | 2.2 |
DN80 | 89 | 145 | 14.5 | 9.5 | 2.2 |
DN100 | 114 | 152 | 16 | 9.5 | 2.2 |
DN125 | 140 | 166 | 16 | 9.5 | 2.2 |
DN150 | 165 | 195 | 16 | 9.5 | 2.2 |
DN200 | 219 | 211 | 19 | 13 | 2.5 |
