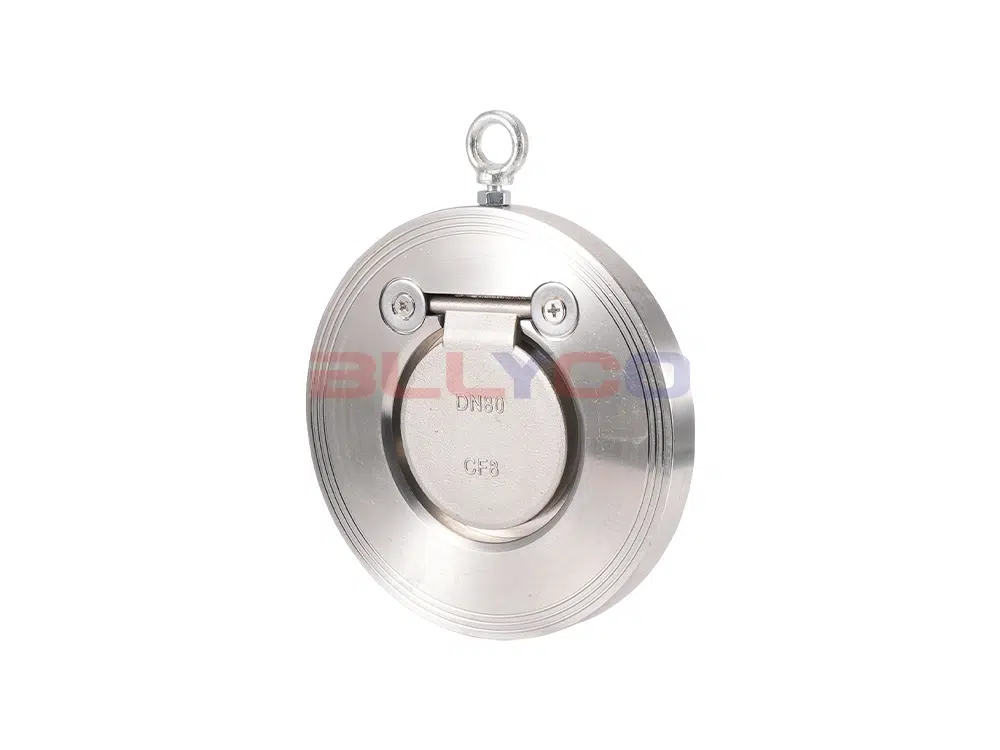

H74W kelepçeli disk çek valf, basit yapı, güzel görünüm, hafiflik, kolay kurulum avantajlarına sahiptir. Esas olarak su tedarik sistemi, petrol, kimya endüstrisi, metalurji ve diğer endüstriyel sektörlerde yer sınırlamalarının montajı için kullanılır.
Ürün Özellikleri
H74W对夹圆片式止回阀是一种超薄形止回阀，采用短型结构尺寸和单阀瓣设计，相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
Ürün Parametresi
Ürün Modeli | H74W-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ vb. |
Uygulanabilir sıcaklık | ≤150°C |

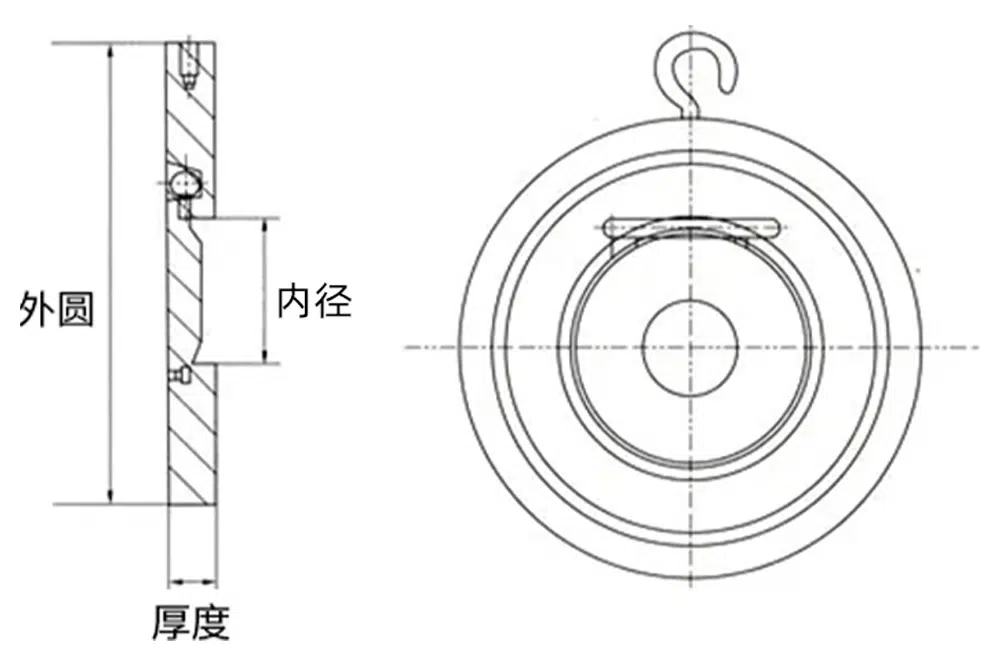

Ürün Boyut Referansı
bir cadde | kalınlıklar | silindirik | iç çap |
DN25 | 14 | 72 | 11 |
DN32 | 14 | 82 | 19 |
DN40 | 14 | 90 | 23 |
DN50 | 14 | 104 | 25 |
DN65 | 15 | 126 | 42 |
DN80 | 16 | 140 | 52 |
DN100 | 16 | 160 | 70 |
DN125 | 17 | 185 | 95 |
DN150 | 19 | 220 | 114 |
DN200 | 26 | 270 | 140 |
DN250 | 28 | 330 | 188 |
DN300 | 38 | 380 | 216 |
DN350 | 38 | 440 | 263 |
DN400 | 48 | 490 | 305 |
DN450 | 48 | 540 | 356 |
DN500 | 58 | 596 | 406 |
