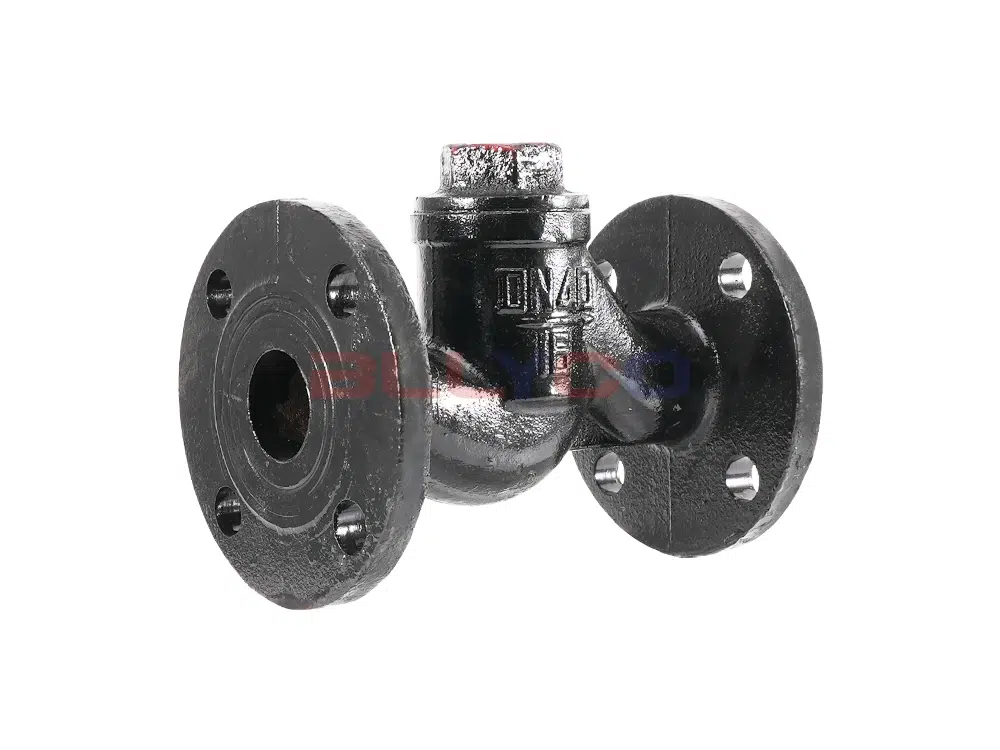

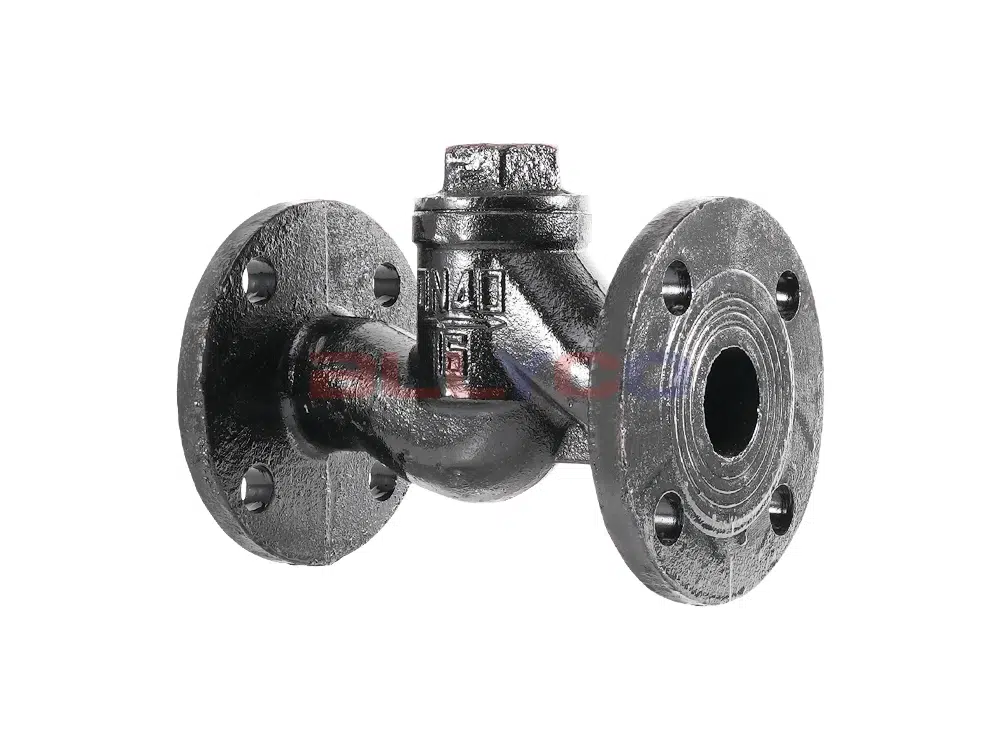

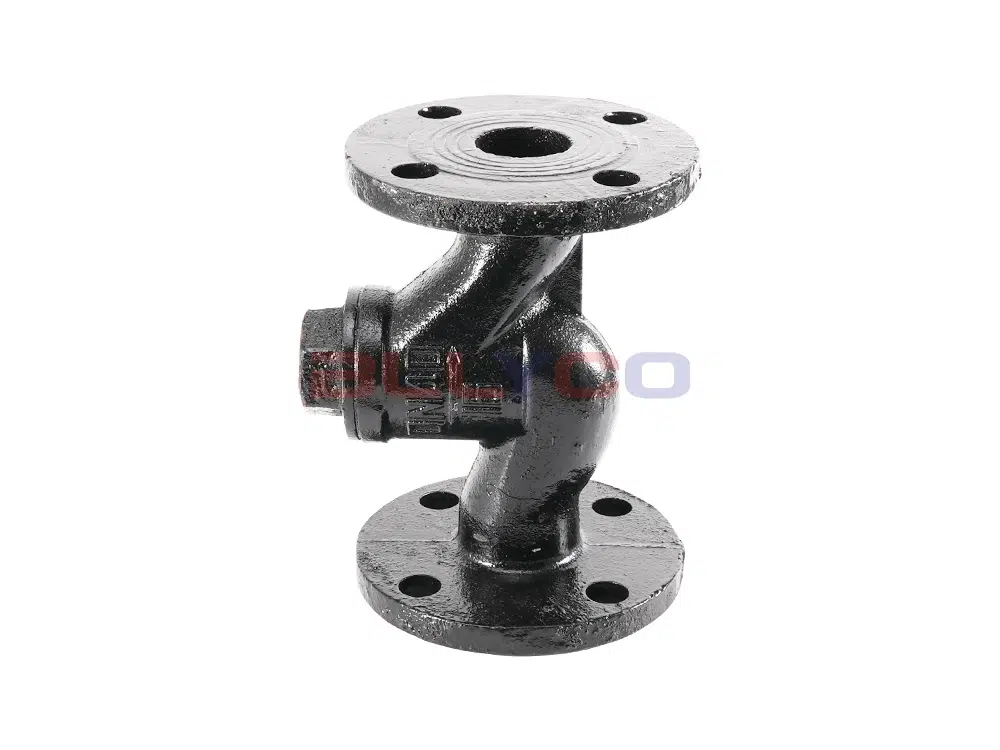

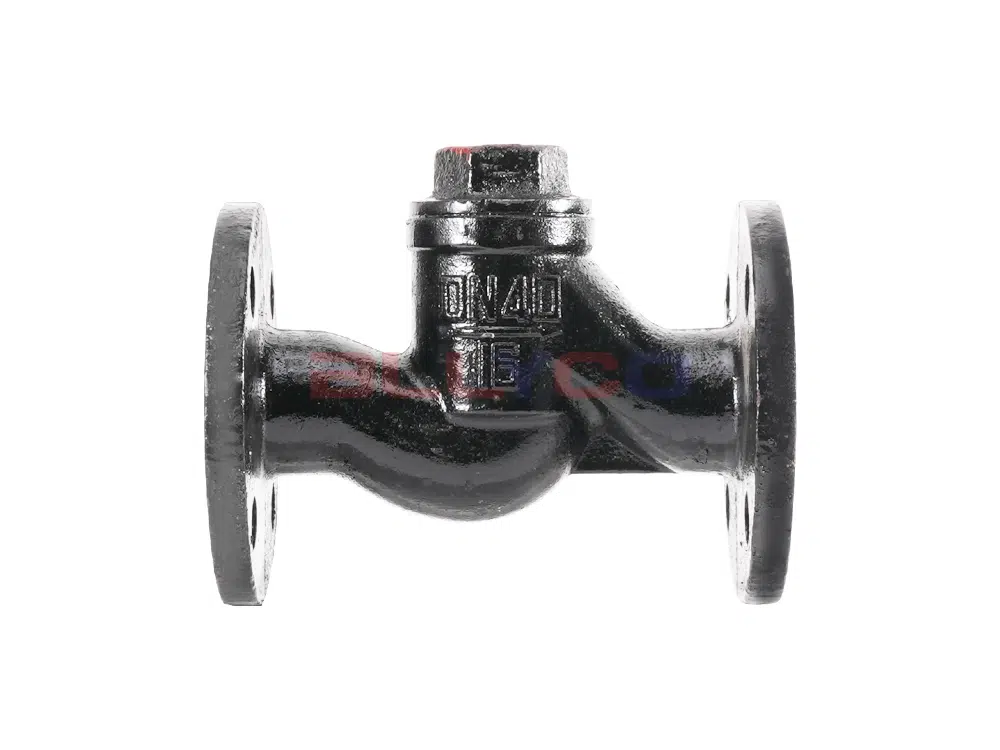

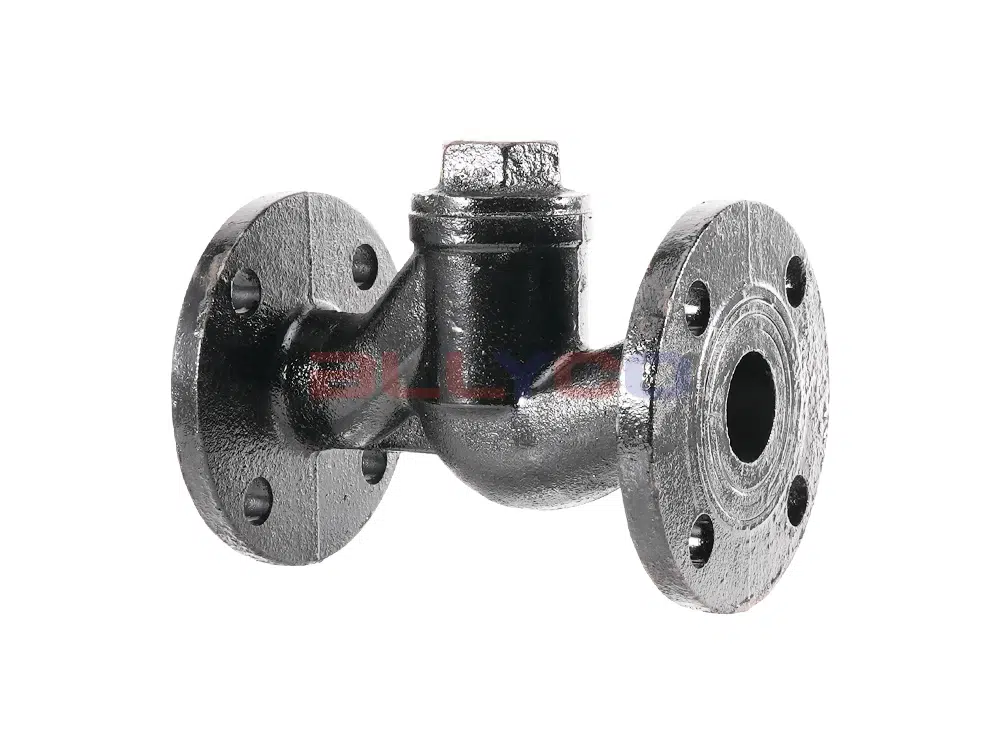

Çek valf, çek valf olarak da bilinen H41T-16 kaldırma çek valfi, valf, ortamın kendisinin akışına dayanan ve valf kapağını otomatik olarak açıp kapatan otomatik valfe aittir ve ana rolü, ortamın geriye doğru akmasını önlemektir. Çalışma sıcaklığı ≤ 120 ℃ su, gaz, yağ medya boru hattı için uygundur.
Endüstri Uygulamaları
Gaz ve su temini, su koruma ve elektrik, inşaat ve enerji, petrokimya, biyofarmasötik, tekstil baskı ve boyama endüstrileri.
Ürün Parametresi
Ürün Modeli | H41T-16 |
Valf gövde malzemesi | gri dökme demir |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤120°C |

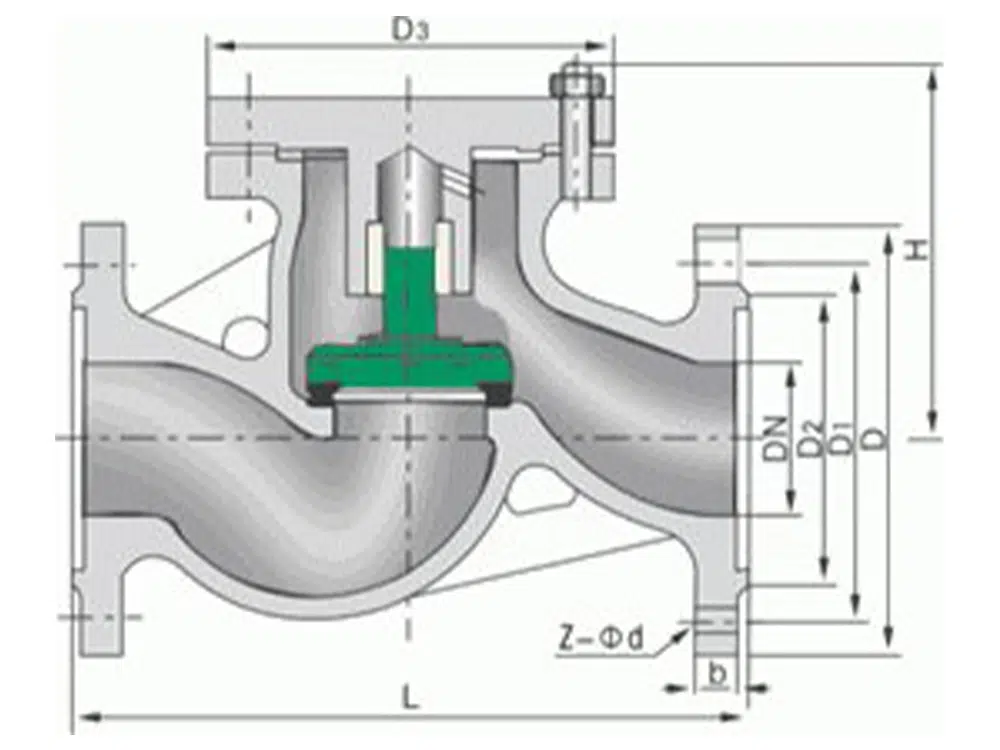

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | b-f | Z-φd | H |
DN25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 65 |
DN32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 84 |
DN40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 96 |
DN50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 115 |
DN65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 145 |
DN80 | 310 | 195 | 160 | 135 | 22-2 | 8-18 | 156 |
DN100 | 350 | 215 | 180 | 155 | 24-3 | 8-18 | 170 |
DN125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 201 |
DN150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 238 |
DN200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 245 |
