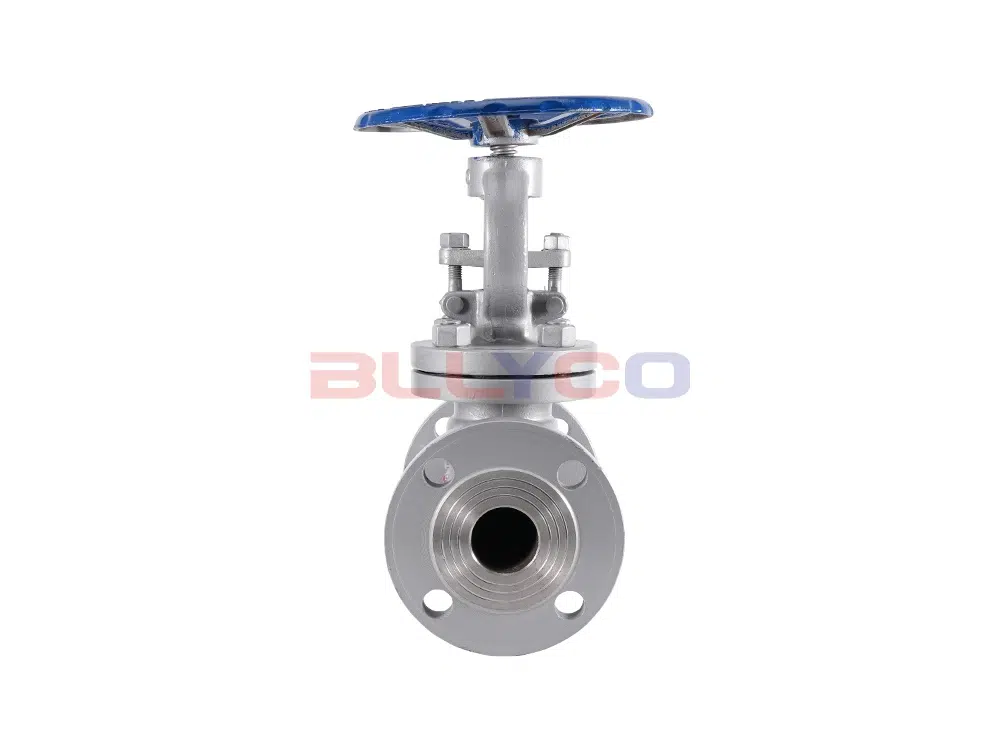

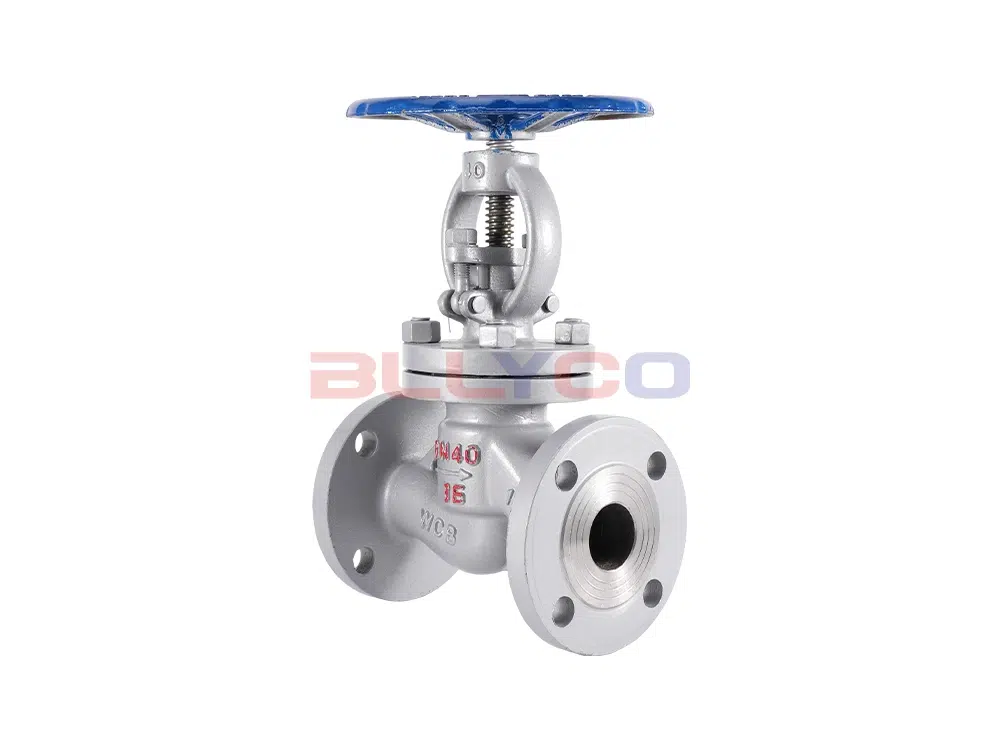

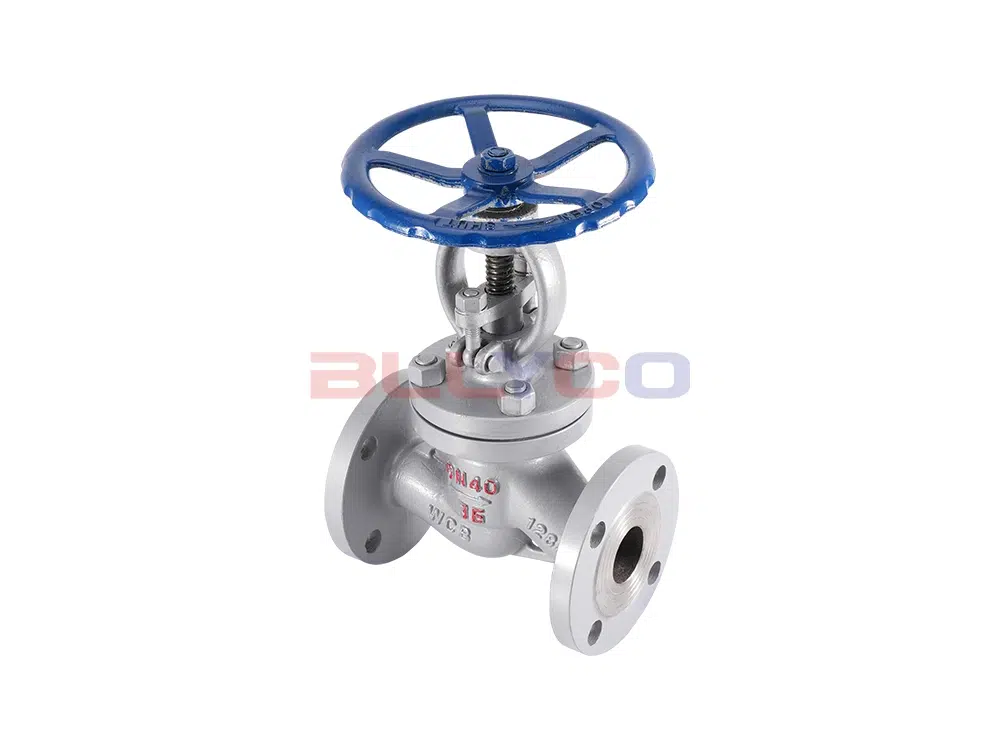

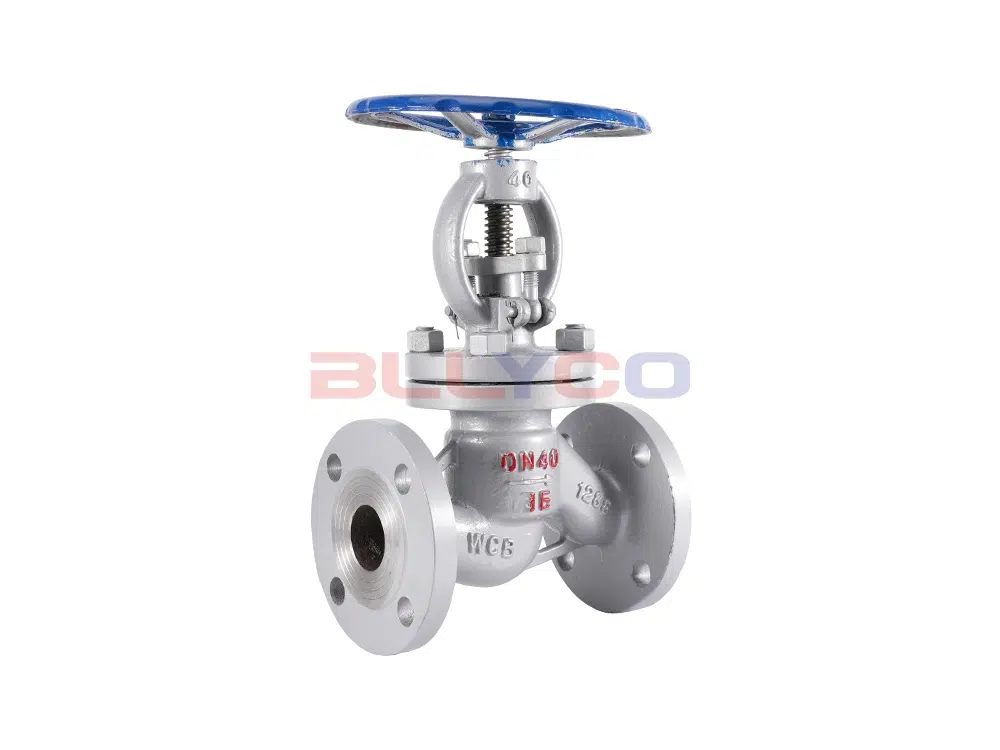

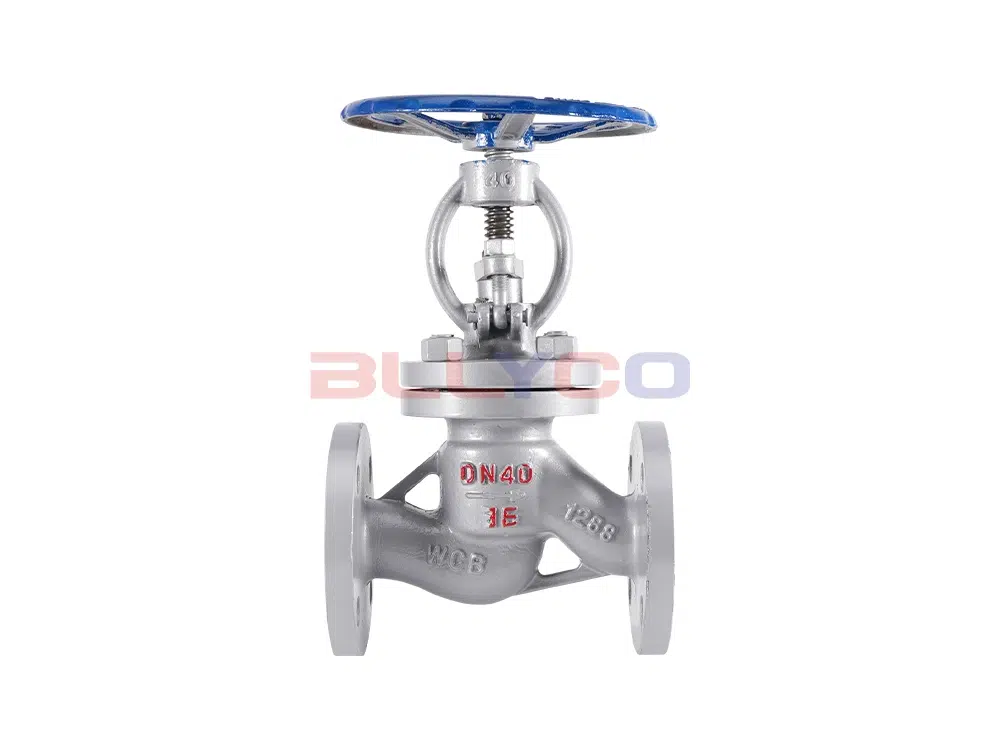

J41H-16C dökme çelik flanşlı küresel vana açma ve kapama elemanı silindirik bir vana kanadıdır, sızdırmazlık yüzeyi düz veya koniktir, vana kanadı akışkanın merkez hattı boyunca düz bir çizgidedir.J41H-16C küresel vana yalnızca tam açık ve tam kapalı için uygundur, genellikle akış hızını düzenlemek için kullanılmaz, özelleştirildiğinde düzenleme ve kısma için kullanılmasına izin verilir.
Ürün Özellikleri
- Basit yapı, üretimi ve bakımı nispeten kolaydır.
- Küçük çalışma stroku, kısa açma ve kapama süresi.
- İyi sızdırmazlık, sızdırmazlık yüzeyleri arasında düşük sürtünme, uzun ömür.
Ürün Parametresi
Ürün Modeli | J41H-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ vb. |
Uygulanabilir sıcaklık | ≤250°C |

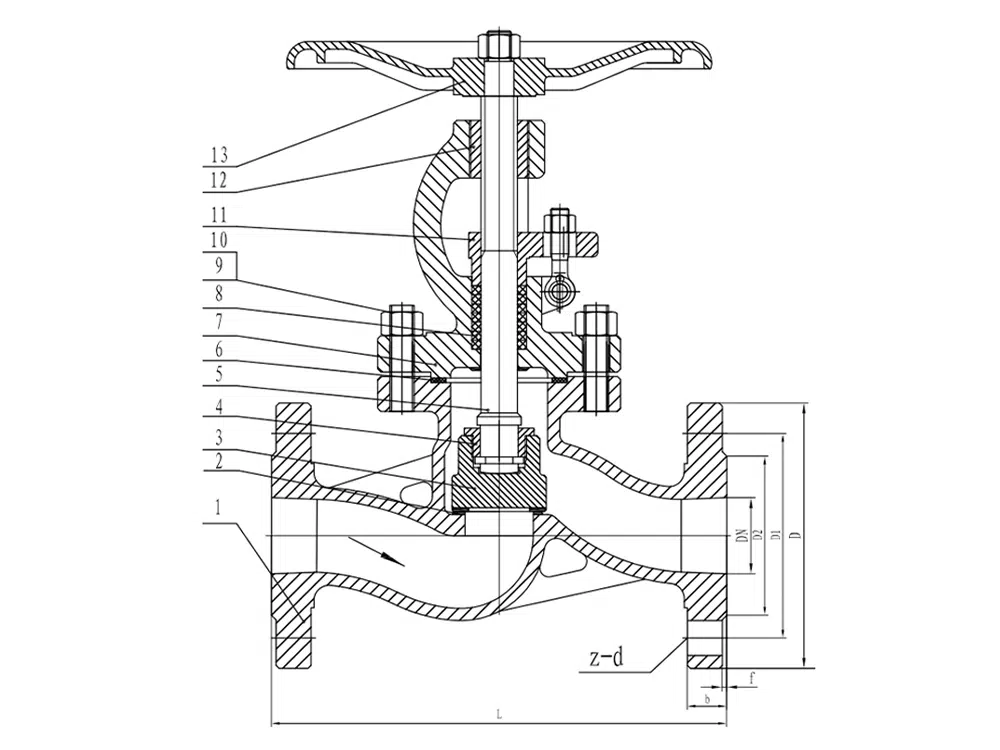

Ürün Boyut Referansı
DN | L | D | D1 | D2 | b | f | z-d |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 |
40 | 200 | 150 | 110 | 88 | 18 | 2 | 4-18 |
50 | 230 | 165 | 125 | 102 | 18 | 2 | 4-18 |
65 | 290 | 185 | 145 | 122 | 18 | 2 | 4-18 |
80 | 310 | 200 | 160 | 138 | 20 | 2 | 8-18 |
100 | 350 | 220 | 180 | 158 | 20 | 2 | 8-18 |
125 | 400 | 250 | 210 | 188 | 22 | 2 | 8-18 |
150 | 480 | 285 | 240 | 212 | 22 | 2 | 8-22 |
200 | 600 | 340 | 295 | 268 | 24 | 2 | 12-22 |
250 | 650 | 405 | 355 | 320 | 26 | 2 | 12-26 |
300 | 750 | 460 | 410 | 378 | 28 | 2 | 12-26 |
350 | 850 | 520 | 470 | 438 | 30 | 2 | 16-26 |
400 | 950 | 580 | 525 | 490 | 32 | 2 | 16-30 |
450 | 1050 | 640 | 585 | 550 | 40 | 2 | 20-30 |
500 | 1150 | 715 | 650 | 610 | 44 | 2 | 20-33 |
