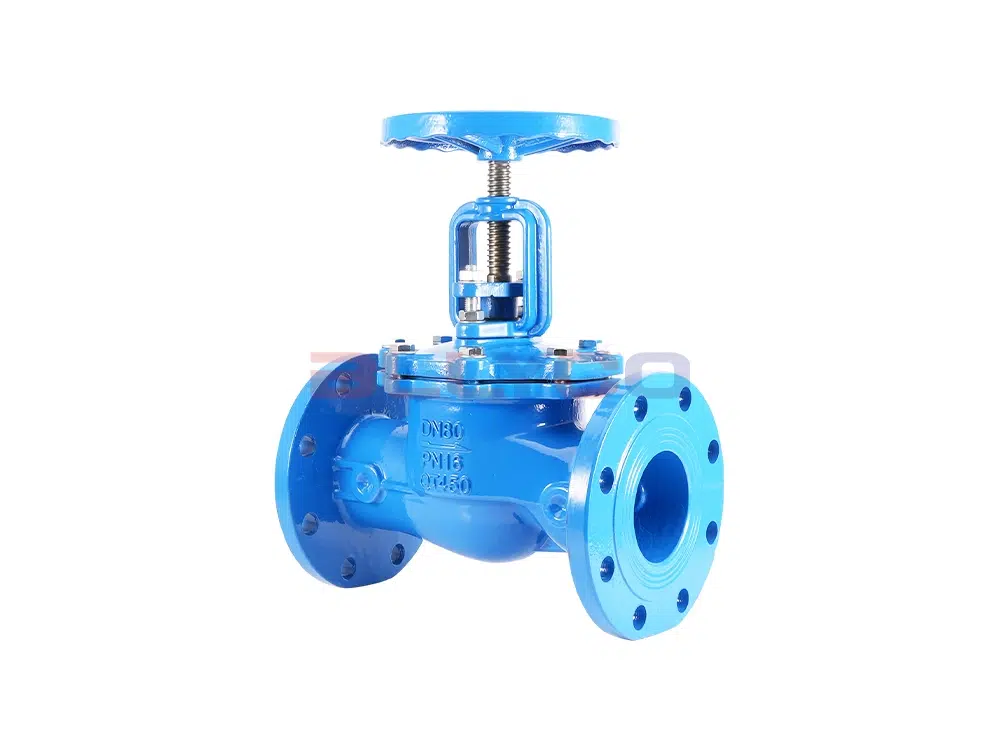

J41X-16Q是一种球墨铸铁法兰截止阀，属于强制密封式阀门。在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。J41X-16Q阀门的介质流向通常采用自上而下的方式，这样在介质压力作用下，关阀门的力较小，而开阀门的力较大，阀杆的直径可以相应地减少，同时这种形式的阀门也较为严密。广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为接通和截流装置使用。
Ürün Parametresi
- Basit yapı, üretimi ve bakımı nispeten kolaydır.
- Küçük çalışma stroku, kısa açma ve kapama süresi.
- İyi sızdırmazlık, sızdırmazlık yüzeyleri arasında düşük sürtünme, uzun ömür.
Ürün Parametresi
Ürün Modeli | J41X-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

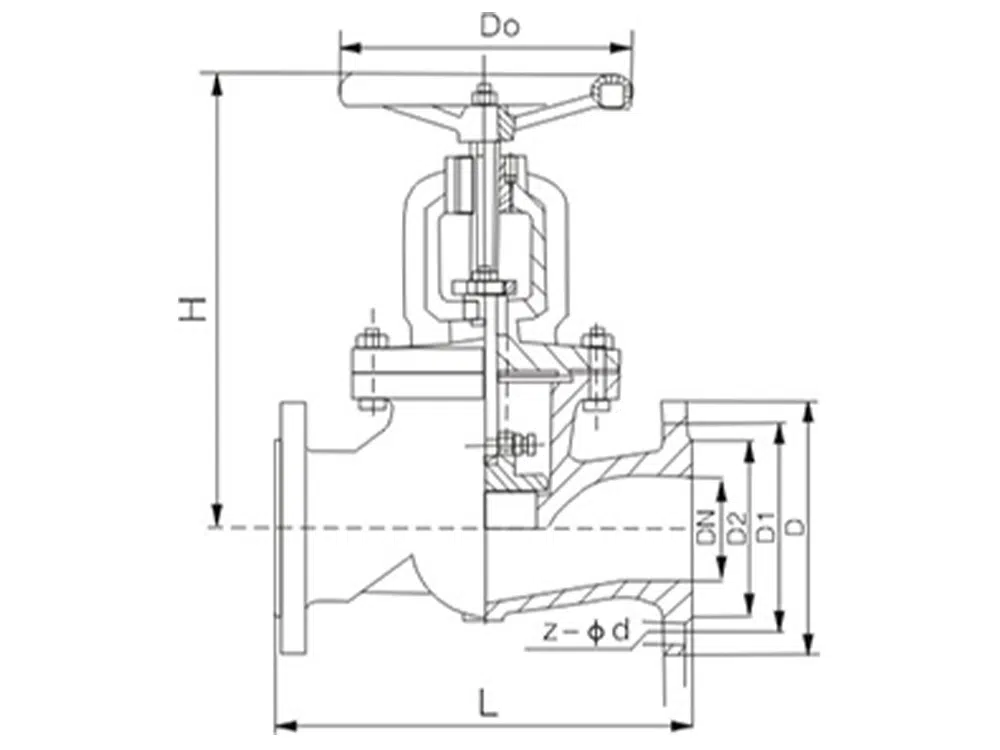

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | z-Фd |
DN50 | 230 | 160 | 125 | 100 | 4-16 |
DN65 | 250 | 180 | 145 | 118 | 4-16 |
DN80 | 290 | 195 | 160 | 132 | 8-16 |
DN100 | 320 | 215 | 180 | 156 | 8-16 |
DN125 | 350 | 245 | 210 | 184 | 8-16 |
DN150 | 390 | 280 | 240 | 211 | 8-20 |
DN200 | 440 | 335 | 295 | 265 | 12-20 |
DN250 | 500 | 405 | 355 | 320 | 12-24 |
DN300 | 550 | 460 | 410 | 375 | 12-24 |
