HC44X型橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底．外层披覆橡胶制成阀瓣开关寿命可达100万次。该阀采用全流面积式设计，具有水头损先小，不易堆积杂物维修简便等特性。 该阀主要适用于给排水系统可安装于水泵出水口处以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上以防止池水倒流至给水系统中。橡胶瓣止回阀的阀瓣采用全衬丁腈橡胶与阀体斜面金属组合密封，阀瓣关闭行程短，密封性能好，可显著减少水锤冲击压力。
Ürün Özellikleri
Kauçuk kanatlı çek valf açma ve kapama parçaları, esas olarak valf gövdesi, valf kapağı ve kauçuk kanat üç ana parça tarafından tasarlanan ortam valf parçalarının geri akışını önlemek için ortam akışına ve kendi kendine açılma veya kapanma gücüne dayanır. Esas olarak su temini ve drenaj sistemlerinin yatay montajı için, pompaya geri akışı ve su darbesi hasarını önlemek için pompa çıkışına monte edilebilir. Havuz suyunun su besleme sistemine geri akışını önlemek için baypas borusu üzerindeki rezervuar giriş ve çıkış borusuna da monte edilebilir. Çek valf genellikle temiz ortamlar için geçerlidir, katı partiküller ve ortamın viskozitesi için kullanılmamalıdır.
Ürün Parametresi
Ürün Modeli | HC44X-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

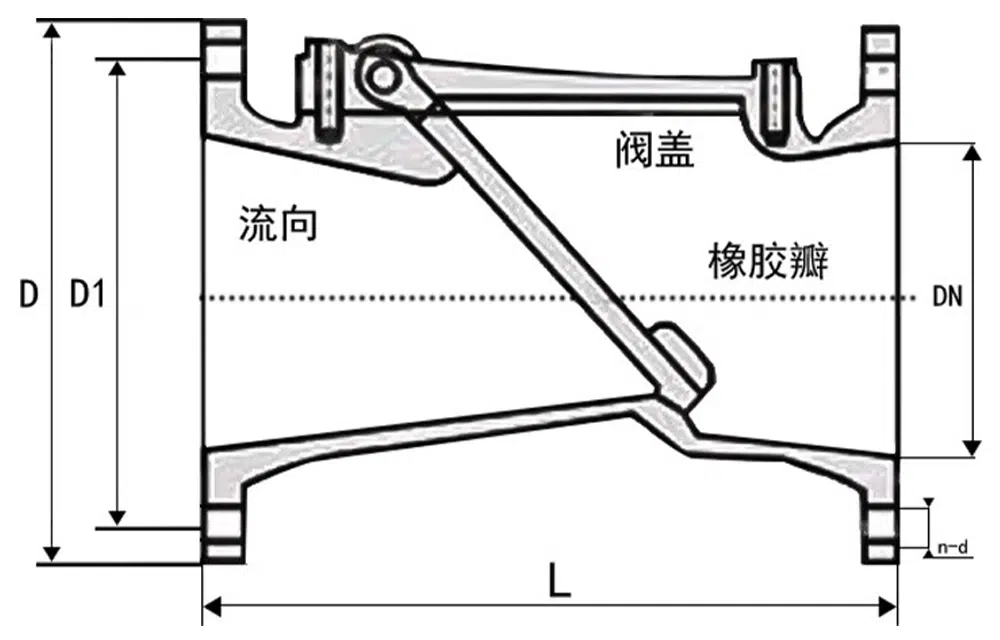

Ürün Boyut Referansı
bir cadde | L | D | D1 | n-φd |
DN40 | 200 | 150 | 110 | 4-18 |
DN50 | 200 | 160 | 125 | 4-18 |
DN65 | 205 | 180 | 145 | 4-18 |
DN80 | 220 | 195 | 160 | 8-18 |
DN100 | 245 | 215 | 180 | 8-18 |
DN125 | 275 | 245 | 210 | 8-18 |
DN150 | 325 | 280 | 240 | 8-23 |
DN200 | 395 | 335 | 295 | 12-23 |
DN250 | 495 | 405 | 355 | 12-25 |
DN300 | 545 | 460 | 410 | 12-25 |
DN350 | 605 | 520 | 470 | 16-25 |
DN400 | 650 | 580 | 525 | 16-30 |
DN450 | 705 | 640 | 585 | 20-30 |
DN500 | 750 | 705 | 650 | 20-34 |
DN600 | 848 | 840 | 770 | 20-41 |
