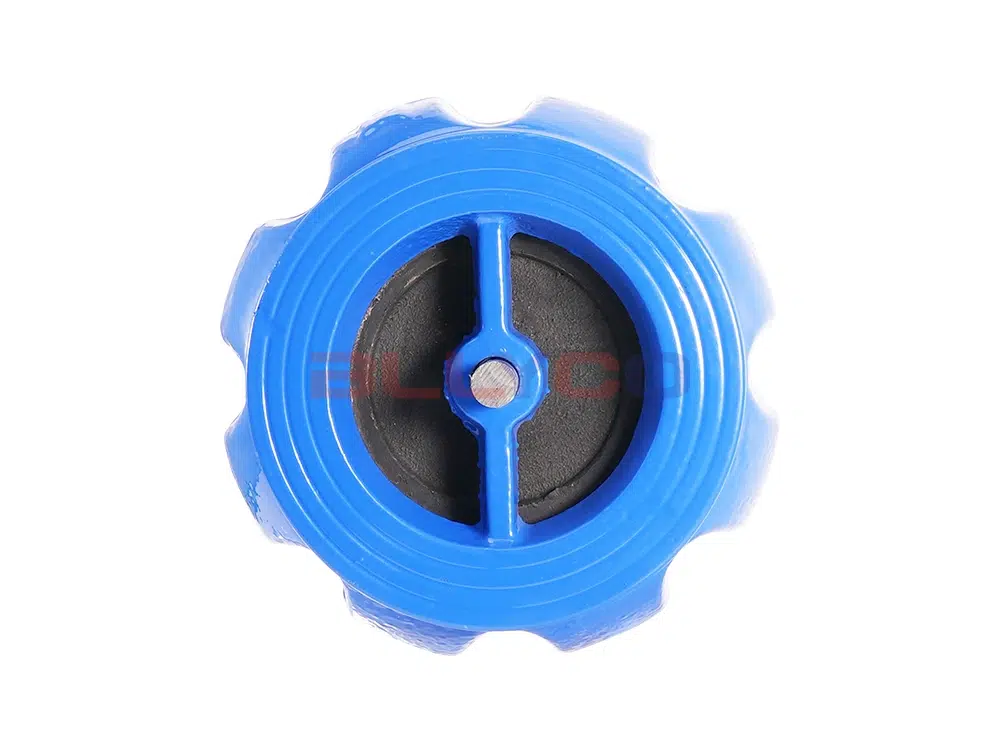

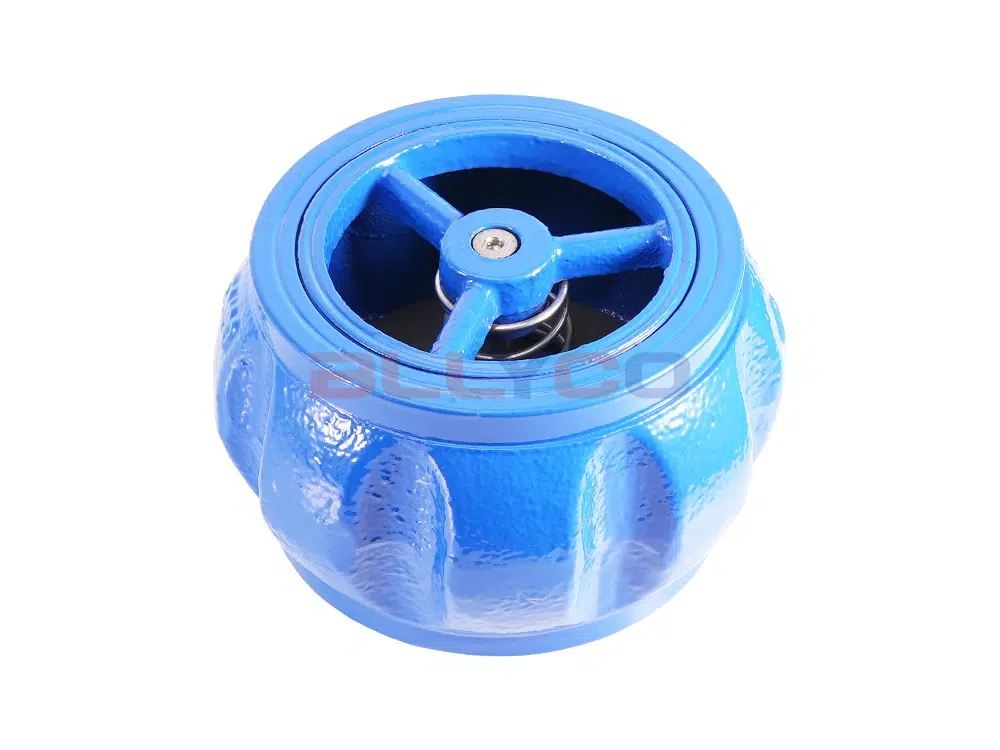

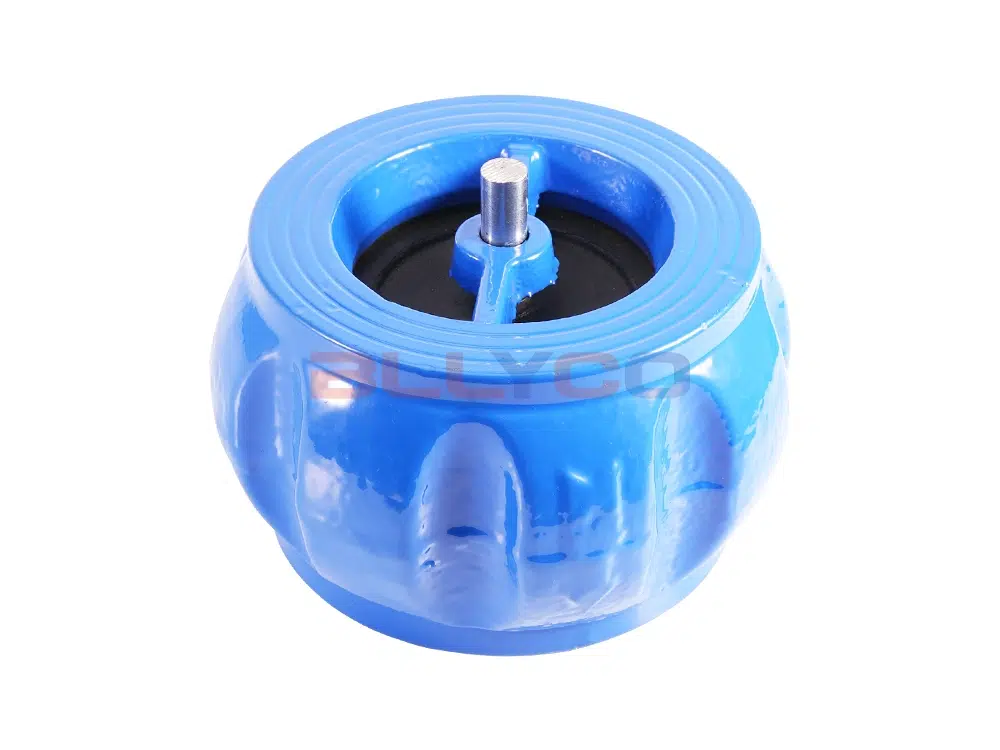

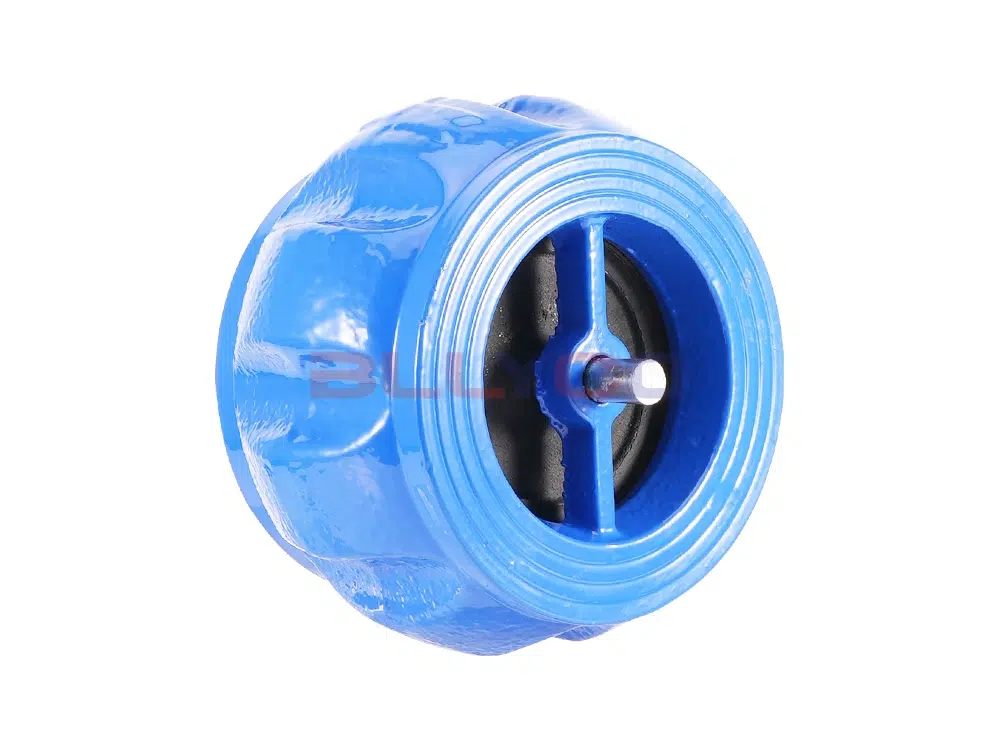

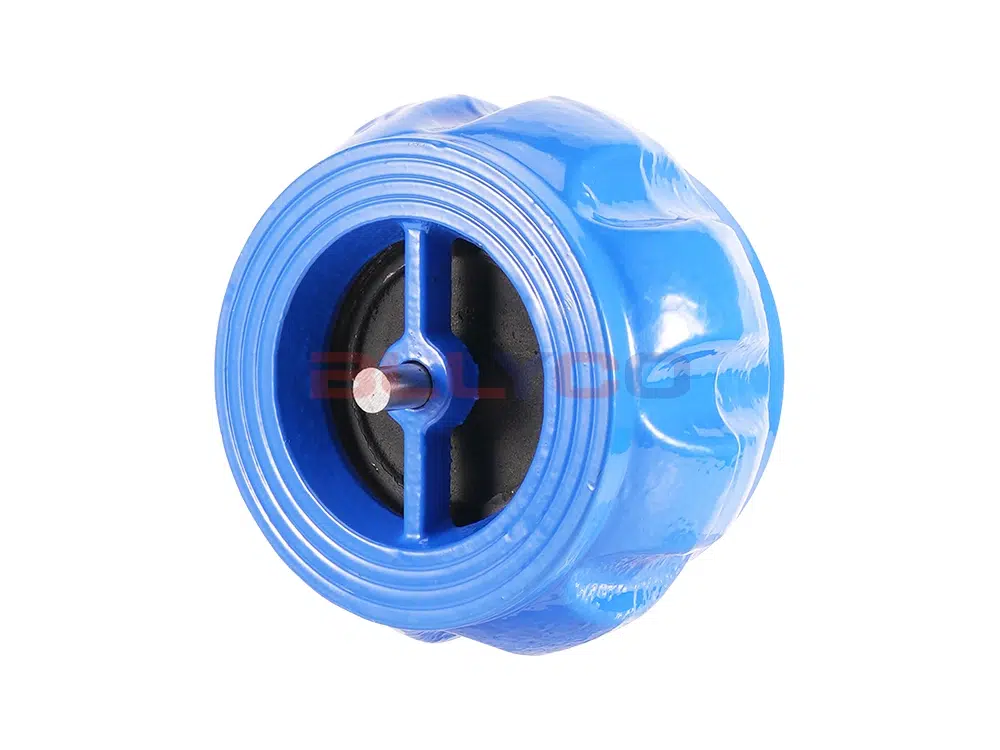

H71XT-16Q kabak çek valf açma ve kapama parçaları, ortamın geri akışını önlemek için ortam akışına ve açma veya kapama gücüne dayanır. Kabak çek valfi, güvenliği sağlamak için pompayı etkilemek üzere basınçlı su akışı olan boru hattını önlemek için çoğunlukla pompayı durdurmak için kullanılan pompa çıkış boru hattına monte edilebilir. Elektrik santrallerinde, petrol, kimya, ilaç, gıda ve diğer endüstrilerde yaygın olarak kullanılır.
Ürün Özellikleri
- Kompakt şekil ve yapı, hafif, sökülmesi ve montajı kolay.
- Açılıp kapanma esnekliği ve hareket özgürlüğü.
- Düşük gürültü seviyesi ve dikey veya yatay olarak monte edilebilir.
Ürün Parametresi
Ürün Modeli | H71XT-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

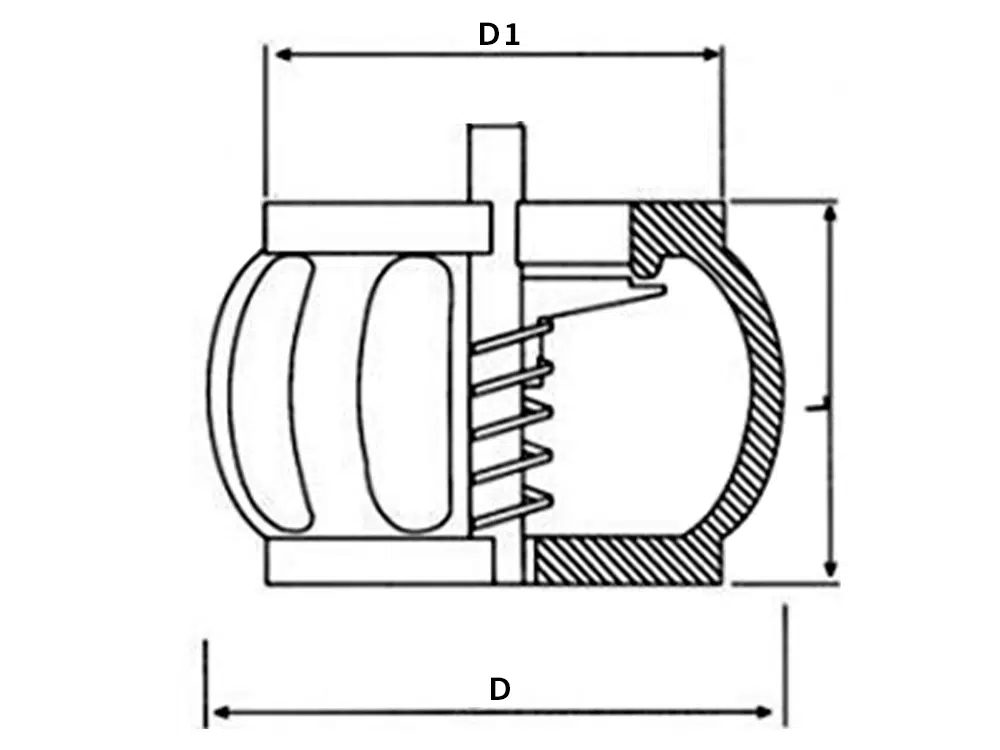

Ürün Boyut Referansı
bir cadde | L | D | D1 | 螺栓 |
DN40 | 65 | 105 | 85 | 4-M16*150 |
DN50 | 65 | 127 | 105 | 4-M16*150 |
DN65 | 73 | 139 | 120 | 4-M16*150 |
DN80 | 76 | 152 | 135 | 8-M16*160 |
DN100 | 86 | 172 | 155 | 8-M16*190 |
DN125 | 120 | 225 | 185 | 8-M16*230 |
DN150 | 128 | 232 | 210 | 8-M20*240 |
DN200 | 173 | 286 | 265 | 12-M20*260 |
DN250 | 203 | 350 | 320 | 12-M22*310 |
