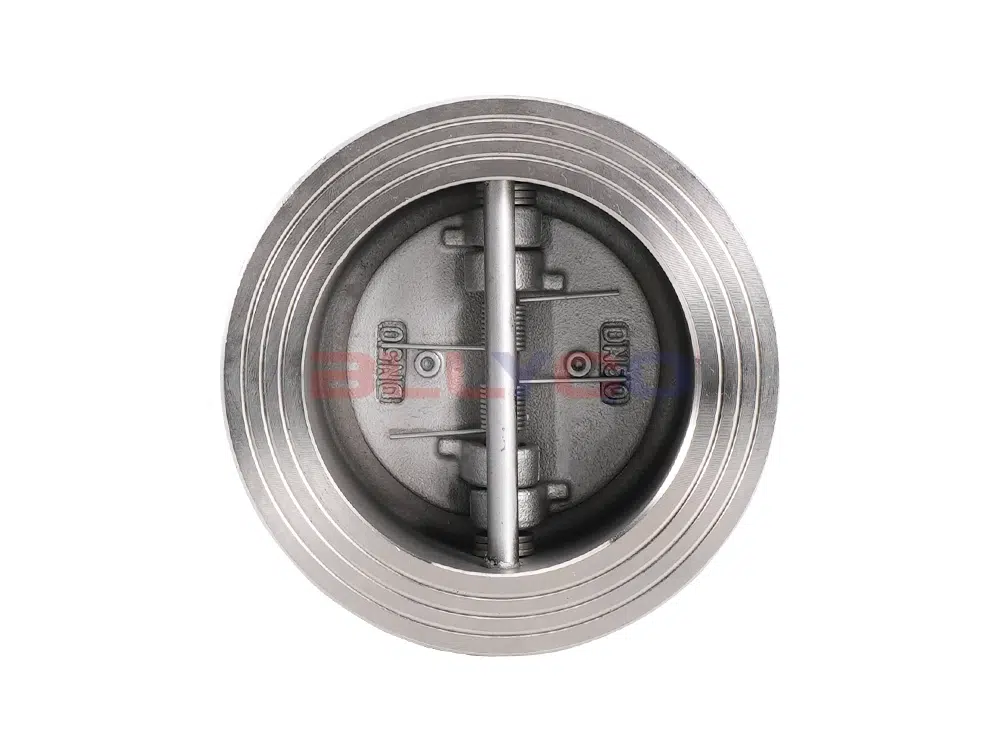

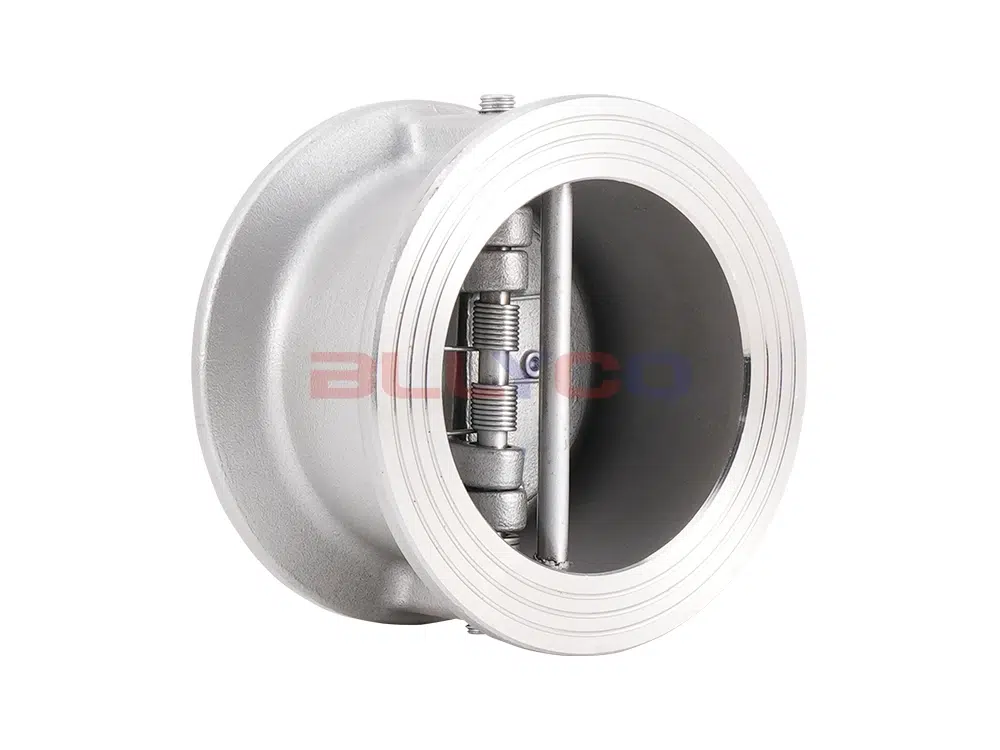

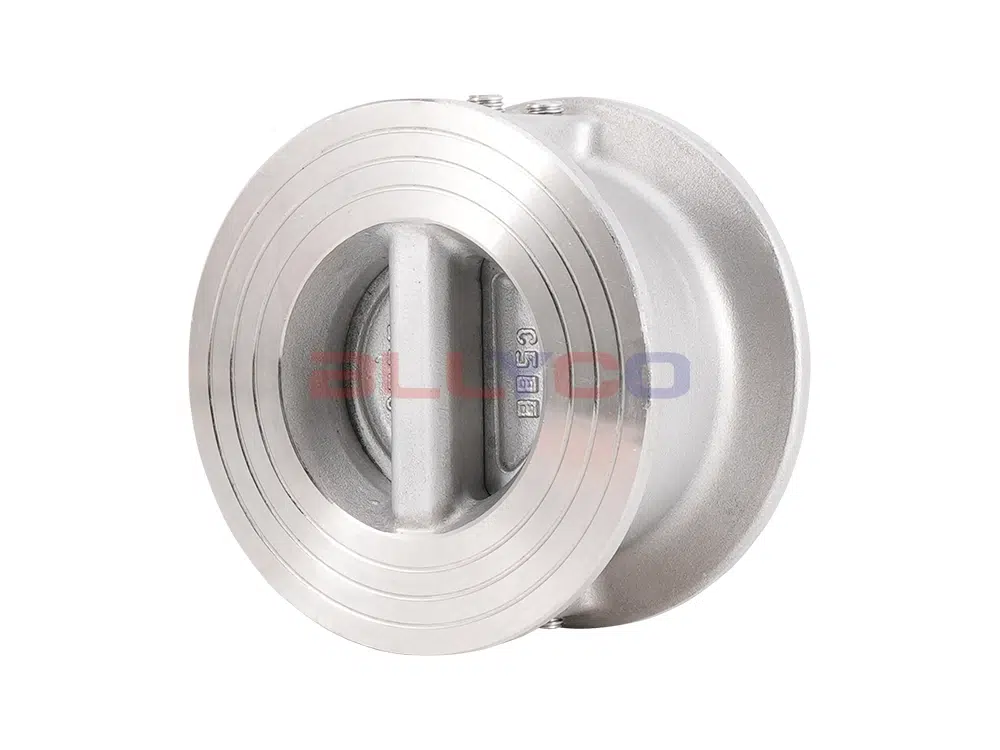

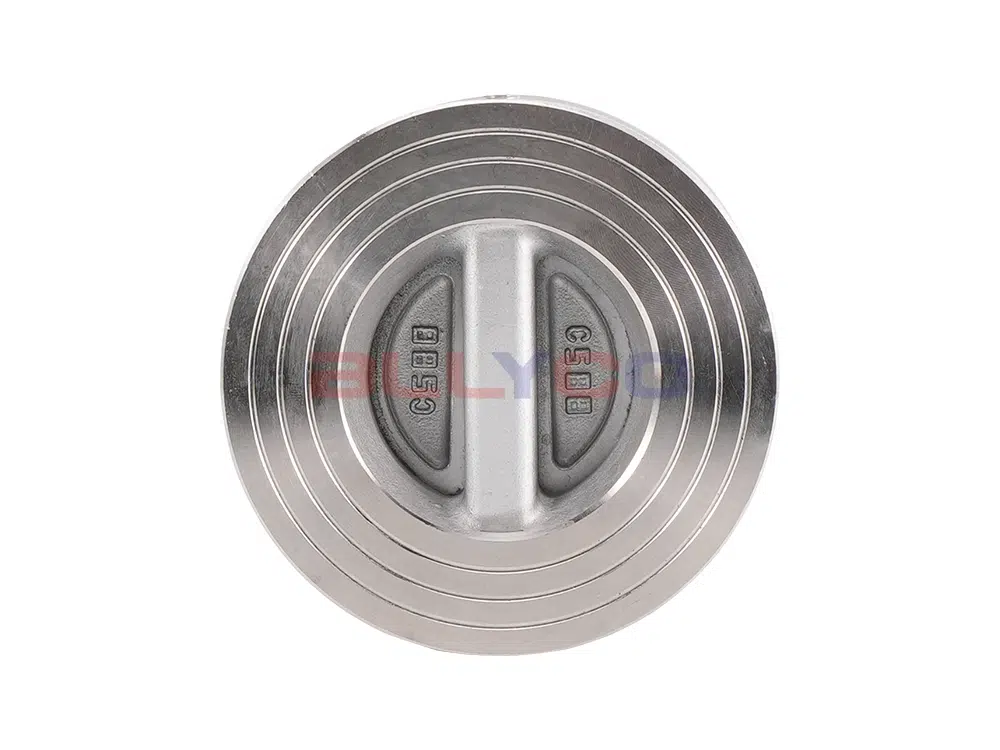

H76W alın kelepçeli çift kanatlı çek valf, orta ters akışı durdurmak için saf boru hattı ve endüstrisi, çevre koruma, su arıtma, yüksek bina su temini ve drenaj boru hattı için kullanılır. Çek valf sıkıştırma tipini benimser, kelebek plaka iki yarım dairedir ve yay zorla sıfırlanır, sızdırmazlık yüzeyi gövde yüzeyinde aşınmaya dayanıklı malzemeler veya kauçuk astar, geniş bir kullanım yelpazesi, güvenilir sızdırmazlık olabilir.
Ürün Özellikleri
- Küçük boyut, hafiflik, kompakt yapı, kolay bakım.
- Paralel klape düşük su darbesi basıncıyla hızla kapanır.
- Yatay veya dikey boru hatları kullanılır, kurulumu kolaydır.
- Pürüzsüz kanal, düşük sıvı direnci, hassas hareket, iyi sızdırmazlık performansı.
- Kısa valf stroku, küçük kapanma etkisi, uzun servis ömrü.
Ürün Parametresi
Ürün Modeli | H76W-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ vb. |
Uygulanabilir sıcaklık | ≤180°C |

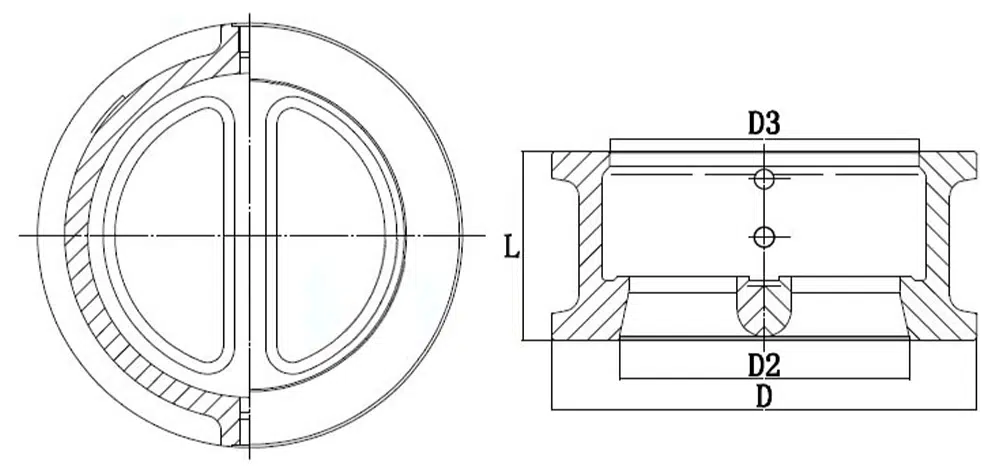

Ürün Boyut Referansı
bir cadde | L | D | D2 | D3 |
DN40 | 60 | 96 | 41 | 46 |
DN50 | 60 | 109 | 51 | 56 |
DN65 | 67 | 129 | 65 | 73 |
DN80 | 73 | 144 | 80 | 88 |
DN100 | 73 | 164 | 102 | 108 |
DN125 | 86 | 194 | 127 | 132 |
DN150 | 98 | 220 | 152 | 160 |
DN200 | 127 | 275 | 203 | 210 |
DN250 | 146 | 330 | 254 | 266 |
DN300 | 181 | 380 | 305 | 310 |
DN350 | 184 | 440 | 350 | 355 |
DN400 | 191 | 492 | 400 | 405 |
DN450 | 203 | 542 | 450 | 455 |
DN500 | 219 | 597 | 500 | 505 |
DN600 | 222 | 698 | 600 | 605 |
