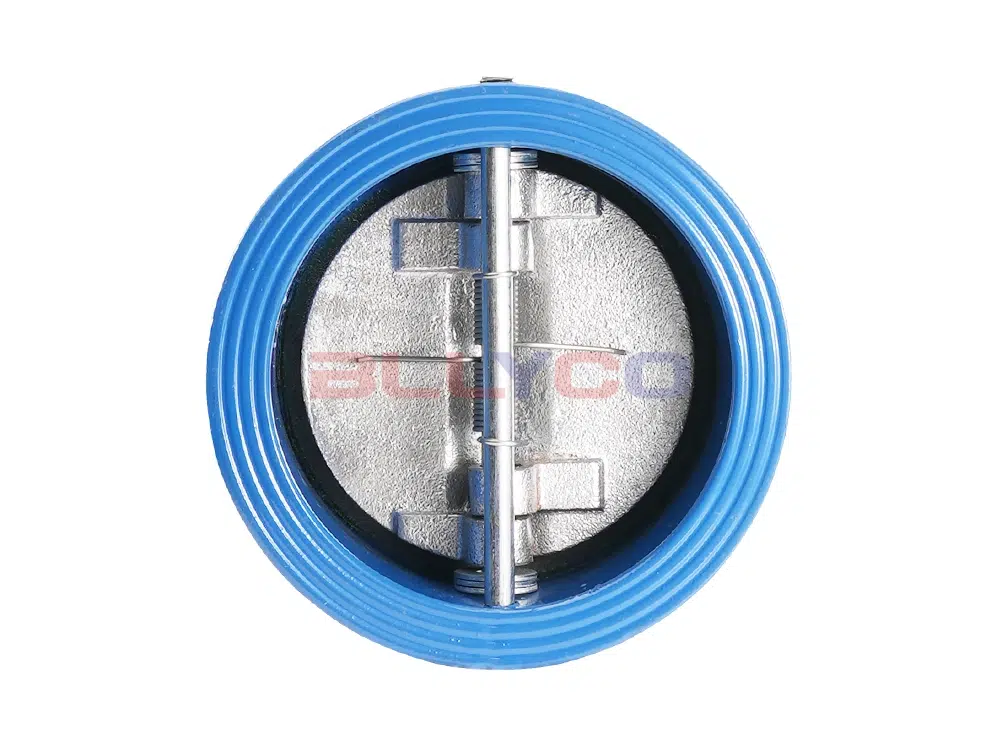

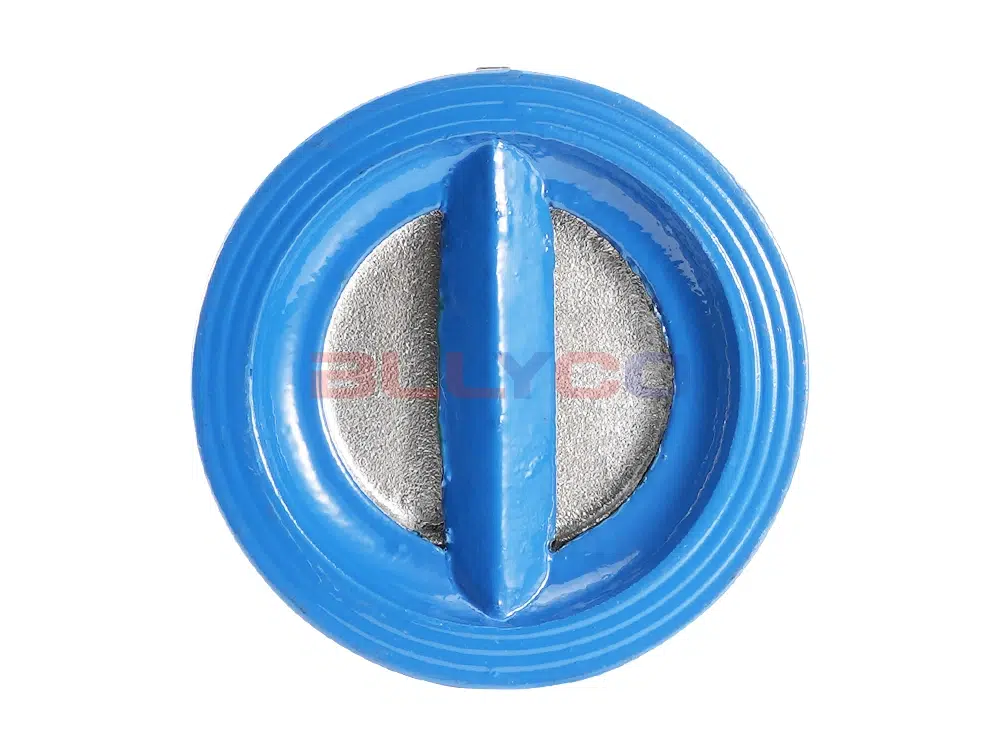

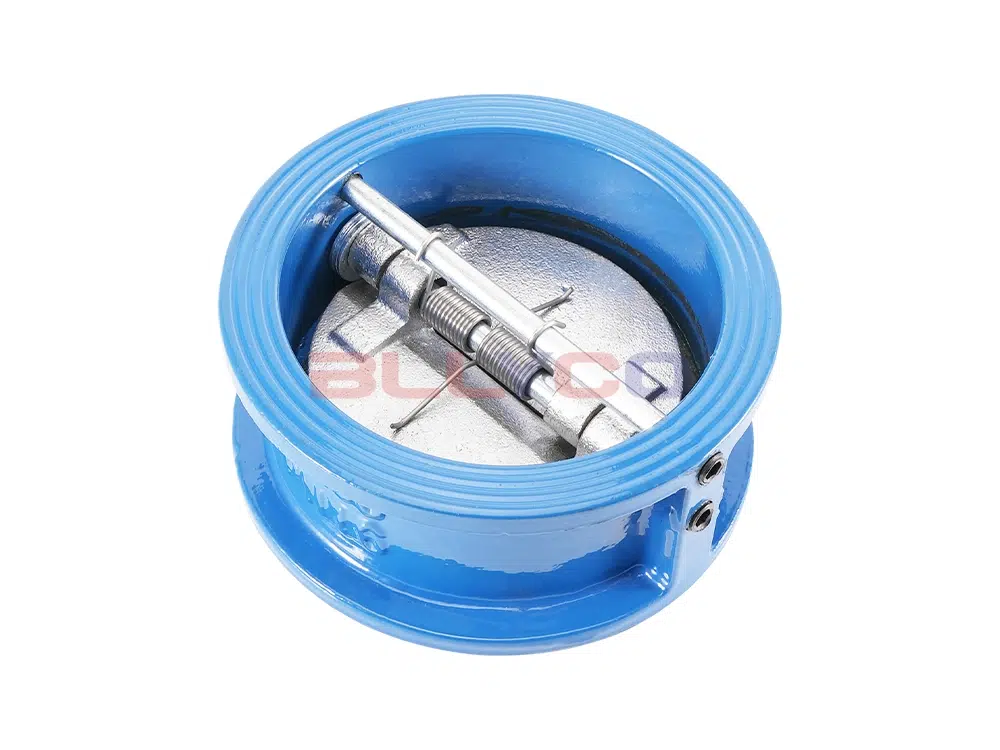

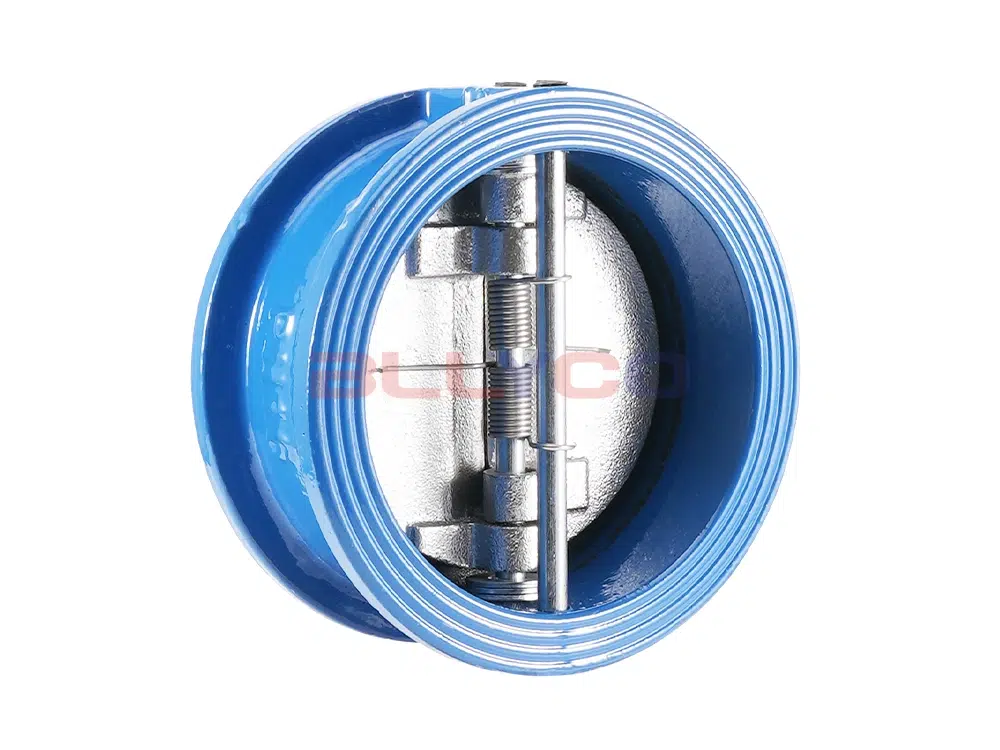

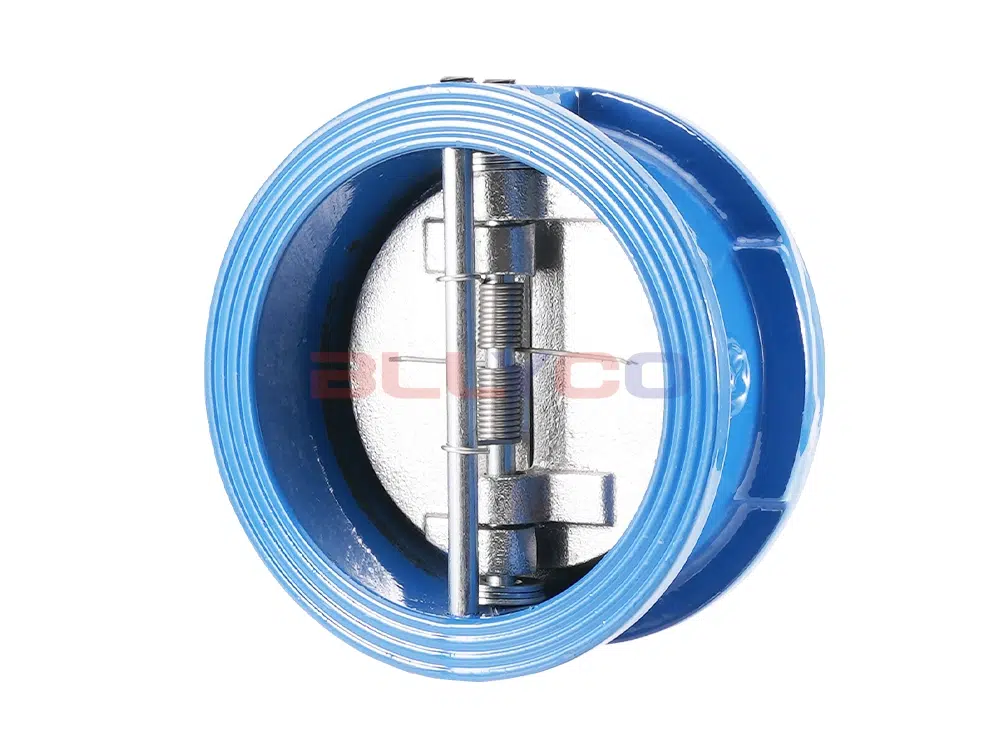

DH77X tipi alın kelepçeli kelebek çek valf, alın kelepçesi bağlantısı kullanılarak valf gövdesi, valf klapesi, valf sapı ve yay ve diğer parçalardan oluşur. Vana klapesinin kısa kapanma stroku ve yay yüklemesi nedeniyle, su darbesi olgusu önemli ölçüde azaltılabilir. Çek valf esas olarak kentsel, endüstriyel ve yüksek katlı bina su temini ve drenaj boru hattı ağına uygulanır. Yapı uzunluğu genel çekvalften daha kısa olduğundan, kurulum alanı sınırlaması olan yerler için en uygun olanıdır. Ortamın ters akışını önlemek için saf boru hattı ve endüstri, çevre koruma, su arıtma, yüksek bina su temini ve drenaj boru hattı için kelebek çek valf.
Ürün Özellikleri
- Küçük boyut, hafiflik, kompakt yapı, kolay bakım.
- Valf plakası, yayın elastik torku altında kendi kendine hızlı bir şekilde kapanabilen ikili tasarıma sahiptir.
- Hız kapatma etkisi nedeniyle, ortamın geri akışı önlenebilir.
- Valf gövdesi yapısı küçük uzunluk boyutuna ve iyi sertliğe sahiptir.
- Hem yatay hem de dikey yönde kurulum için güvenli ve uygundur.
Ürün Parametresi
Ürün Modeli | DH77X-16Q |
Valf gövde malzemesi | sfero döküm |
Valf plakası malzemesi | Sfero döküm demir/304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

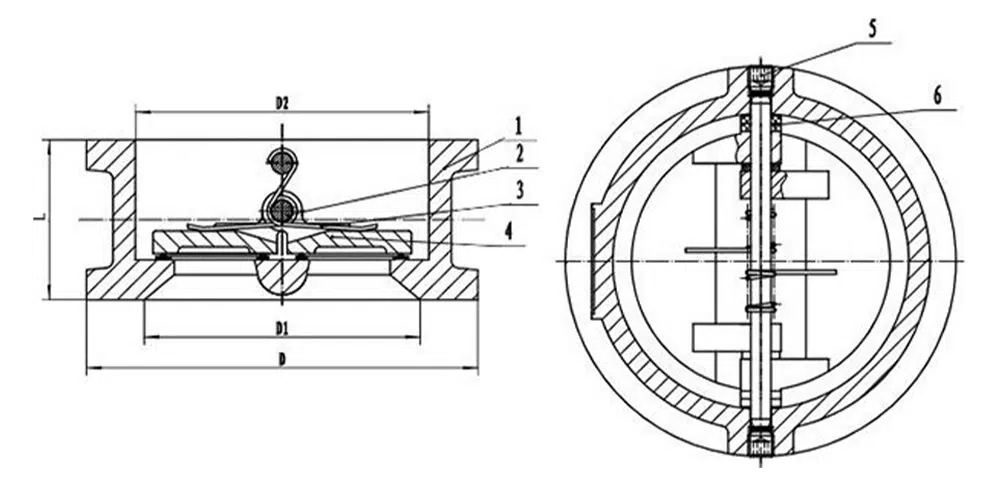

Ürün Boyut Referansı
bir cadde | L | D | D1 |
DN40 | 43 | 107 | 65 |
DN50 | 43 | 107 | 65 |
DN65 | 46 | 127 | 80 |
DN80 | 64 | 142 | 94 |
DN100 | 64 | 162 | 117 |
DN125 | 70 | 192 | 145 |
DN150 | 76 | 218 | 170 |
DN200 | 89 | 273 | 224 |
DN250 | 114 | 328 | 265 |
DN300 | 114 | 378 | 310 |
DN350 | 127 | 438 | 360 |
DN400 | 140 | 489 | 410 |
DN450 | 152 | 539 | 450 |
DN500 | 152 | 594 | 505 |
DN600 | 178 | 690 | 624 |
DN700 | 229 | 800 | 720 |
