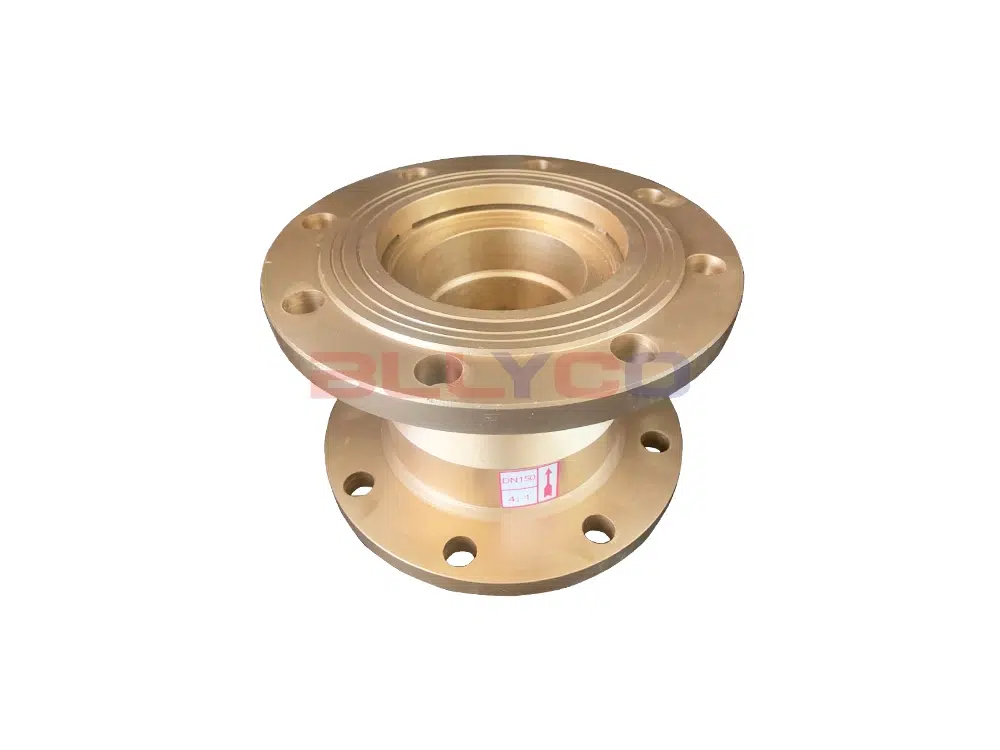

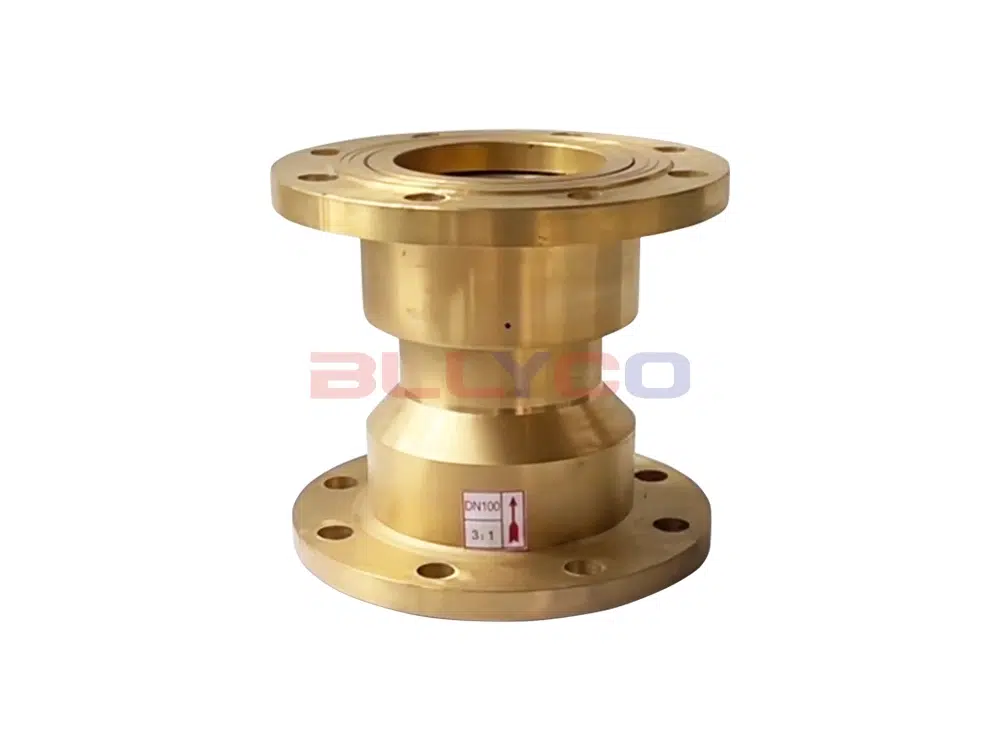

Pirinç sabit oransal basınç düşürücü vana YB43X-16T

YB43X sabit oransal basınç düşürücü vana: flanş bağlantı formu, piston yapı formu, koltuk sızdırmazlık yüzey malzemesi kauçuk, nominal basınç PN10 ~PN16. vana gövdesi, giriş rakoru, piston, çıkış rakoru ve O-ring, sızdırmazlık contası ve diğer parçalar ile oransal basınç düşürücü vana. Oransal basınç düşürücü vananın genel seçimi, tasarım akışını düz çizgi bölümünün akış - basınç karakteristik eğrisinde yapmaktır, böylece vana basıncı ve vana basıncı hala ön basınçla orantılıdır. Oransal basınç düşürücü vana yapısı titiz, yeni, sorunsuz çalışma, kolay kurulum için hafif, sabit basınç düşürme oranı, yani “dinamik basıncı” ve “statik basıncı” azaltmak için, malzeme paslanmaz çeliktir, temiz su ve gaz için uygundur.

Ürün Özellikleri

YB43X Sabit Oransal Basınç Düşürücü Vana özellikleri: güzel görünüm, güvenilir kalite, doğru orantı, sorunsuz çalışma, hem dinamik hem de statik basıncı düşürme. Vana, basınç düşürme amacına ulaşmak için vanadan sonraki basıncı değiştirmek için vana gövdesi içindeki pistonun her iki ucundaki farklı taşıyıcı alanlar tarafından üretilen basınç farkını kullanır. Basınç düşürme vanasının oranı: (2:1) - (3:1) - (4:1) - (3:2) - (5:2), vb. Basınç düşürme vanasının oranı da kullanıcıların gereksinimlerine göre tasarlanabilir.

Çalışma Prensibi

Vanadan sonraki boru şebekesi, pistonun basıncın arka ucundan dolayı suyu durdurmak için yükseldiğinde, orantılı basınç düşürücü vana pistonu dengeden çıkar ve ileri doğru hareket eder, orantılı basınç düşürücü vana kapanır. Vananın arkasındaki boru hattı şebekesinde su olmadığında, vana kapalıdır, vanadan önceki ve sonraki basınç oranı sabittir; vananın arkasındaki boru hattı şebekesi yangın hidrantı veya sprinkler spreyi için etkinleştirildiğinde, vananın önündeki basınç vananın arkasındaki basınçtan daha büyüktür, pistonu orantılı basınç düşürme vanasına geri hareket etmeye iter açılır ve vananın arkasındaki boru hattı şebekesindeki basınç, denge konumuna ulaşana kadar akış hızı artışı (eğrinin akış hızı-basınç özellikleri doğrultusunda) ile düşürülür ve piston hareket etmeyi durdurur.YB43X sabit orantılı basınç düşürme vanası Vanadaki yüzer pistonun iki ucunun farklı kesit alanını kullanmak bir basınç farkı oluşturur, böylece basınç düşürme amacına ulaşmak için su giriş ve çıkışının basınç koşullarını değiştirir.

Ürün Özellikleri

• Ayarı kontrol etmek için hidrolik prensibi kullanan basit yapı.
• Dekompresyon oranları yüksek hacimli trafik için doğrudur.
• Hem dinamik hem de statik basıncı azaltın.
• Gürültüsüz, titreşimsiz sorunsuz çalışma, su darbesini azaltır, boru ağını korur.
• Her açıda montaj için uygundur.
• Hafif, küçük boyutlu, kurulumu ve bakımı kolay.

Ürün Parametresi

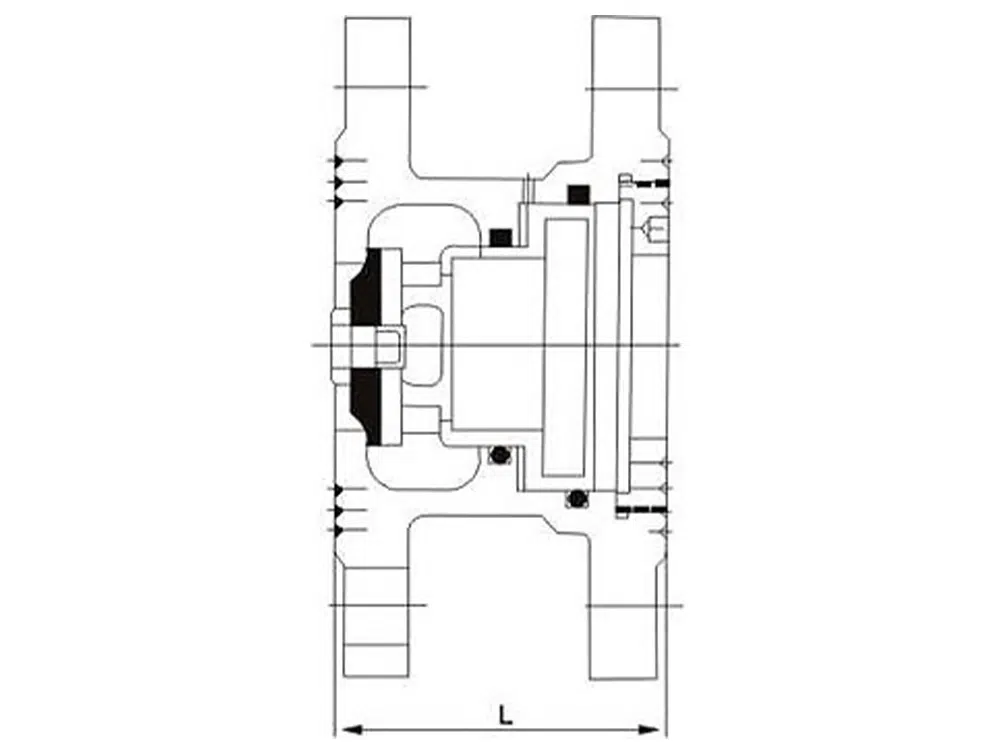

Ürün Boyut Referansı
