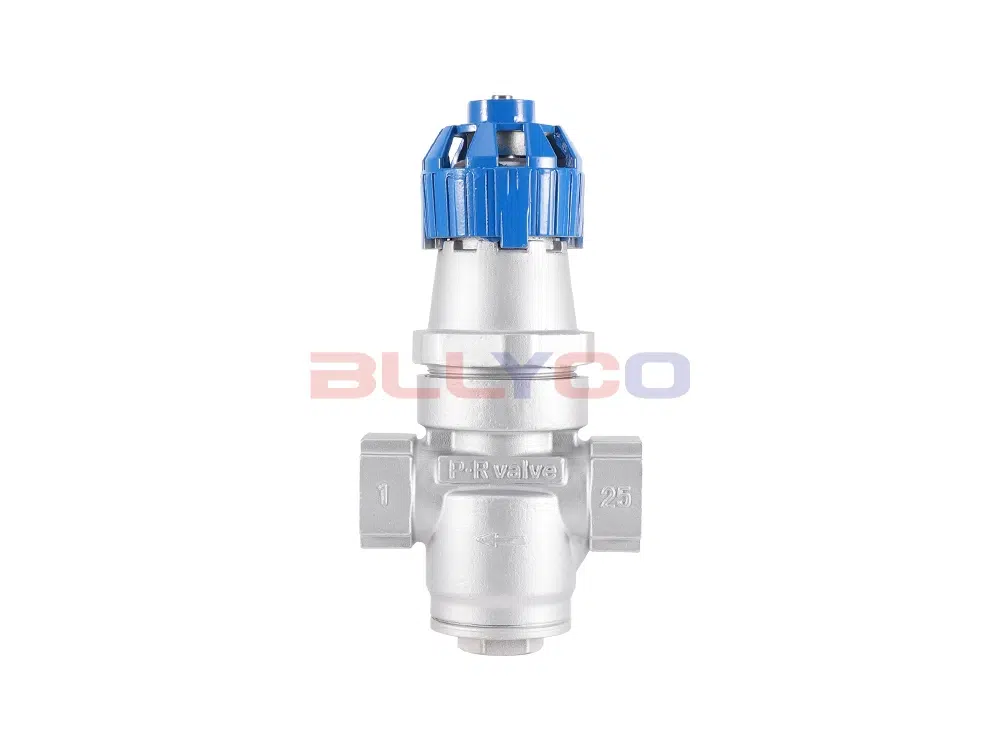

Y14H-16P körüklü basınç düşürücü vana esas olarak vana yuvası, vana bilyesi, körük tertibatı, yay ve diğer parçalardan oluşur. Basınç düşürücü vana iç paslanmaz çelik körük yapısı, basit ve dayanıklı yapı, yüksek hassasiyet gereksinimlerinde, zorlu boru hattının alan gereksinimlerinin kurulumunda kullanılır. Basınç, plastik el çarkı döndürülerek ayarlanabilir, basınç saat yönünde ayarlandıktan sonra küçülür ve saat yönünün tersine ayarlandıktan sonra büyür, ayarlama için herhangi bir alete gerek yoktur ve bağlanması ve takılması kolaydır. İç yapıda körük kullanılması nedeniyle, iç parçalara zarar vermek kolay değildir ve hizmet ömrünü büyük ölçüde artırır.
Çalışma Prensibi
Yayı ayarlayarak çıkış basıncını ayarlayın, çıkış basıncı düştüğünde valf açıklığı artar; çıkış basıncı önceden belirlenmiş basınca ulaştığında, valf açıklığı azalır, esas olarak körük alanındaki valf sonrası basınç ortamı aracılığıyla basınç düşürme, basınç stabilizasyonu işlevini gerçekleştirmek için ayar yayını algılar.
Ürün Parametresi
Ürün Modeli | Y14H-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, hava, buhar, vb. |
Uygulanabilir sıcaklık | ≤220°C |

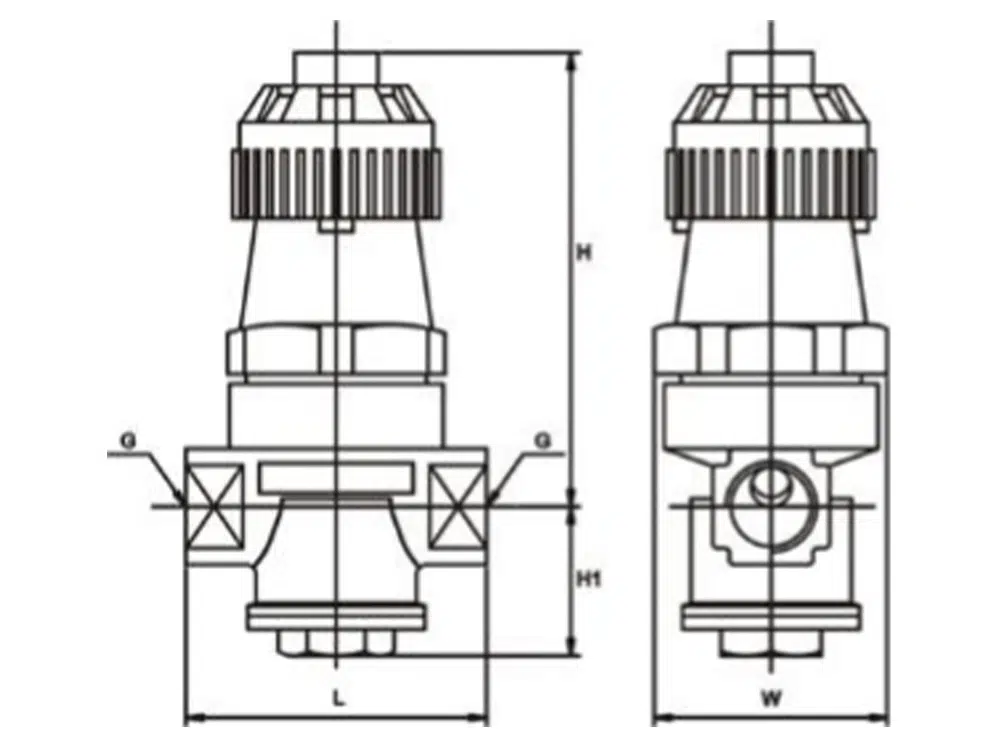

Ürün Boyut Referansı
bir cadde | G | L | H | H1 |
DN15 | 1/2 | 85 | 140 | 52 |
DN20 | 3/4 | 95 | 143 | 55 |
DN25 | 1 | 105 | 143 | 58 |
