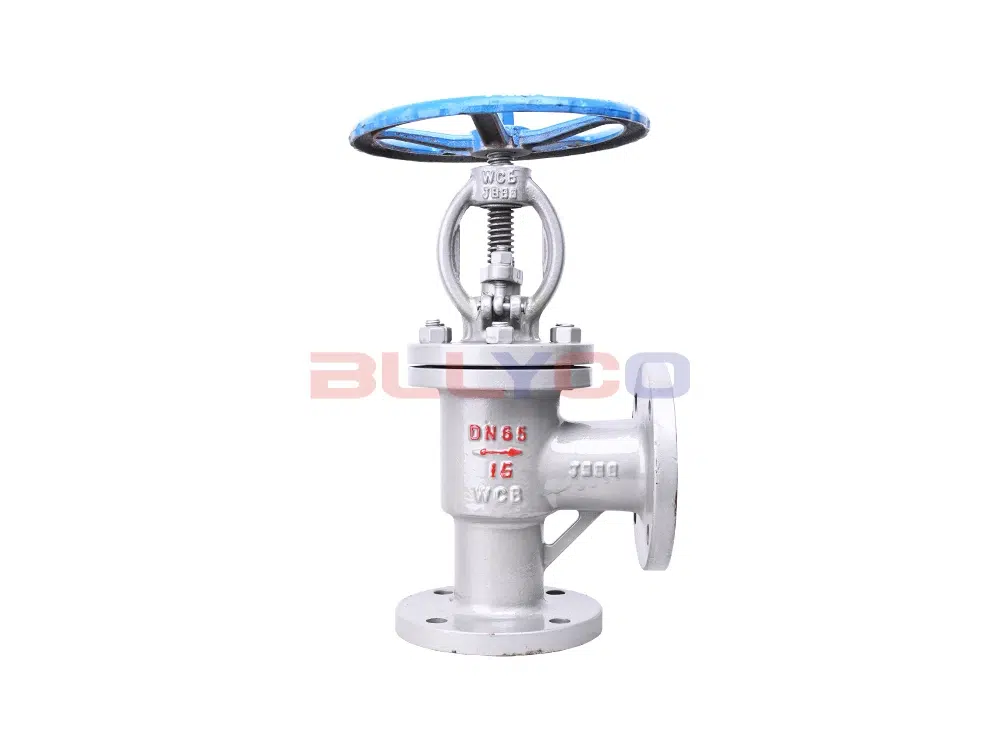

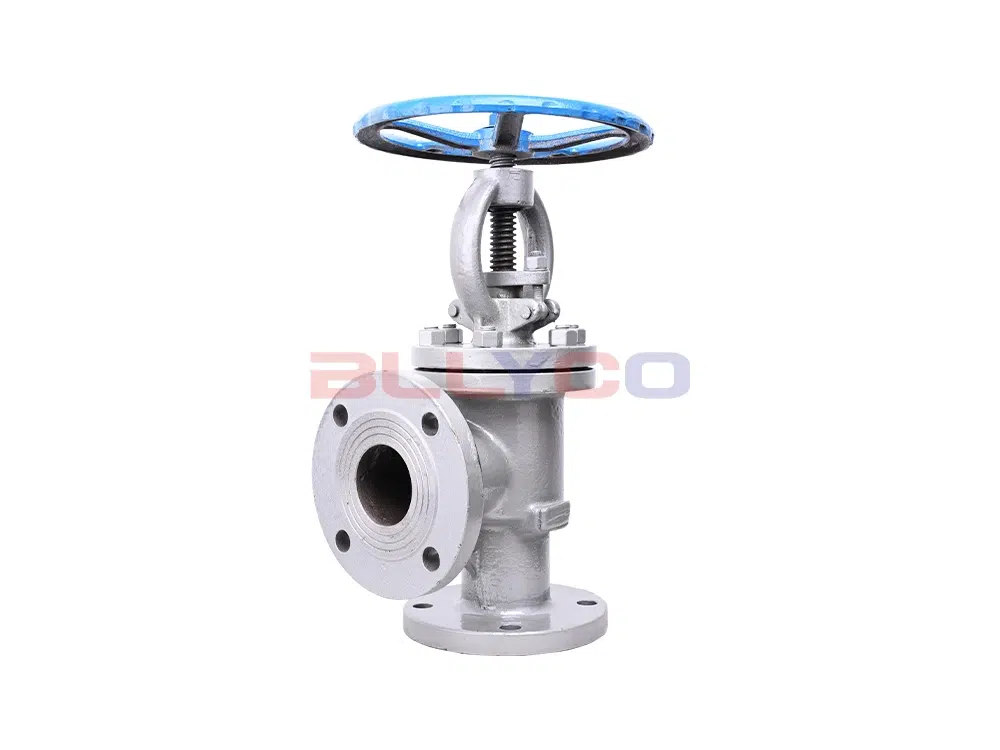

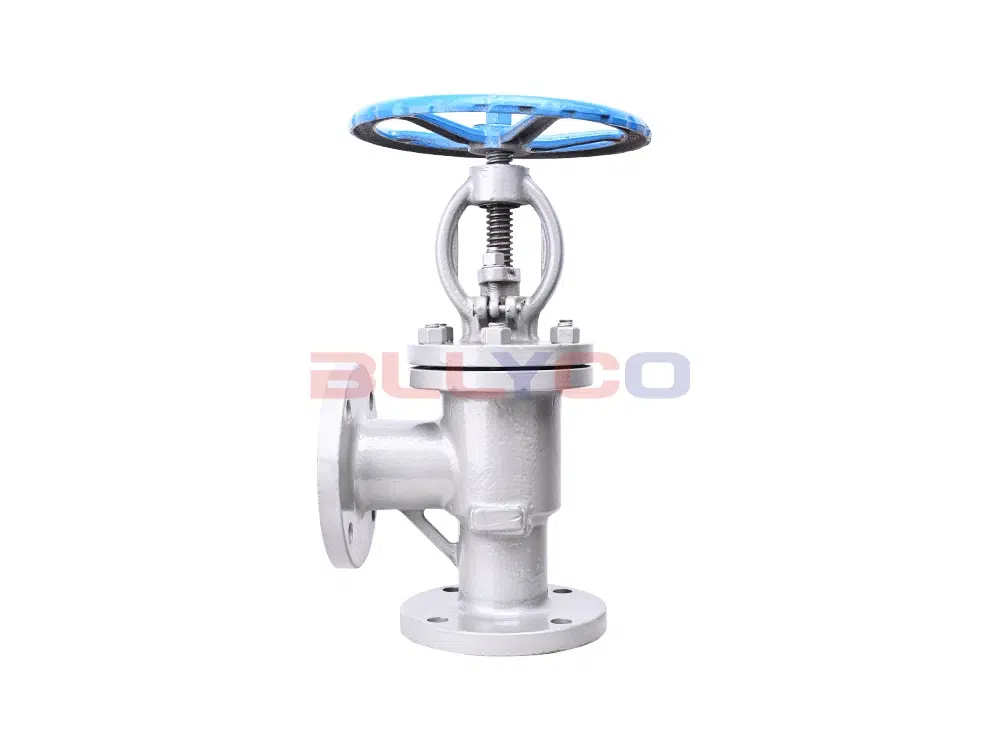

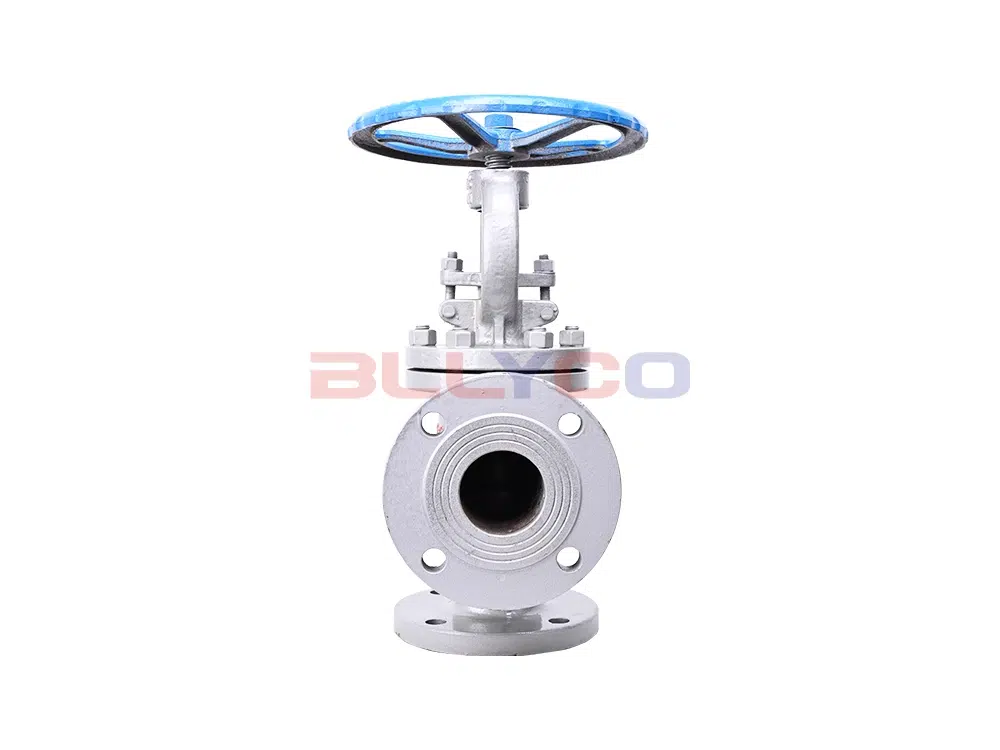

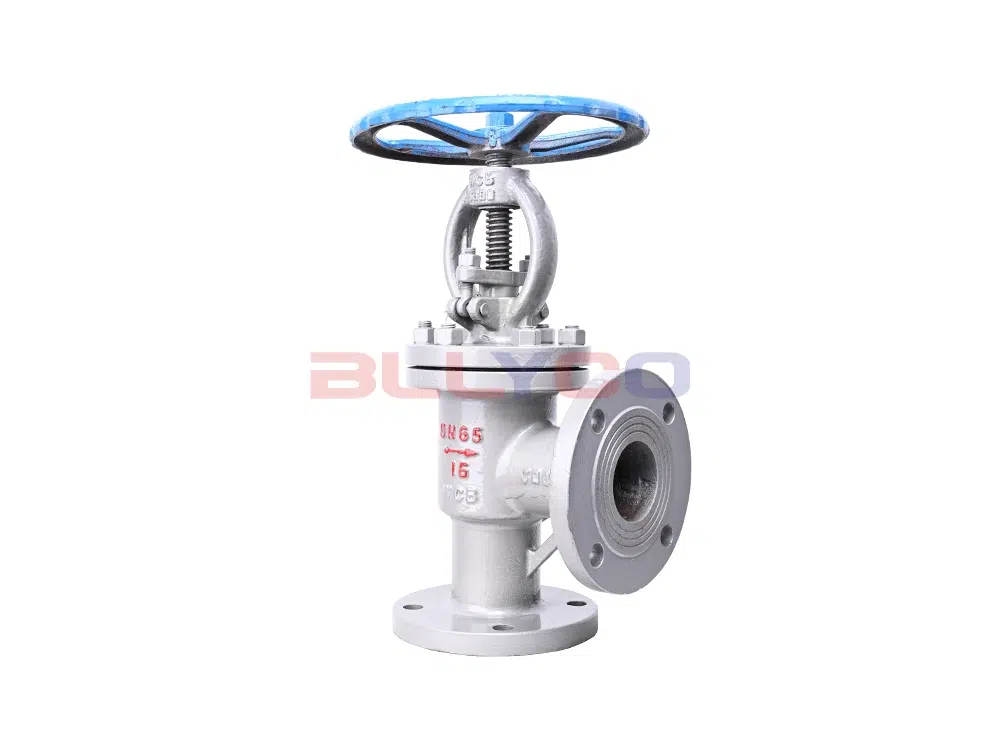

J44H角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动角式截止阀又称角阀，阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。角式截止阀只适用于全开和全关，不允许作调节和节流。截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制截止阀的密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关“角式截止阀” 的力比开“角式截止阀” 的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
Uygulama kapsamı
角型截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀产品适用的压力、温度范围很大，但一般用于中、小口径的管道，适用于≤250℃的蒸汽、油品、水等介质。
Ürün Parametresi
Ürün Modeli | J44H-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ vb. |
Uygulanabilir sıcaklık | ≤250°C |

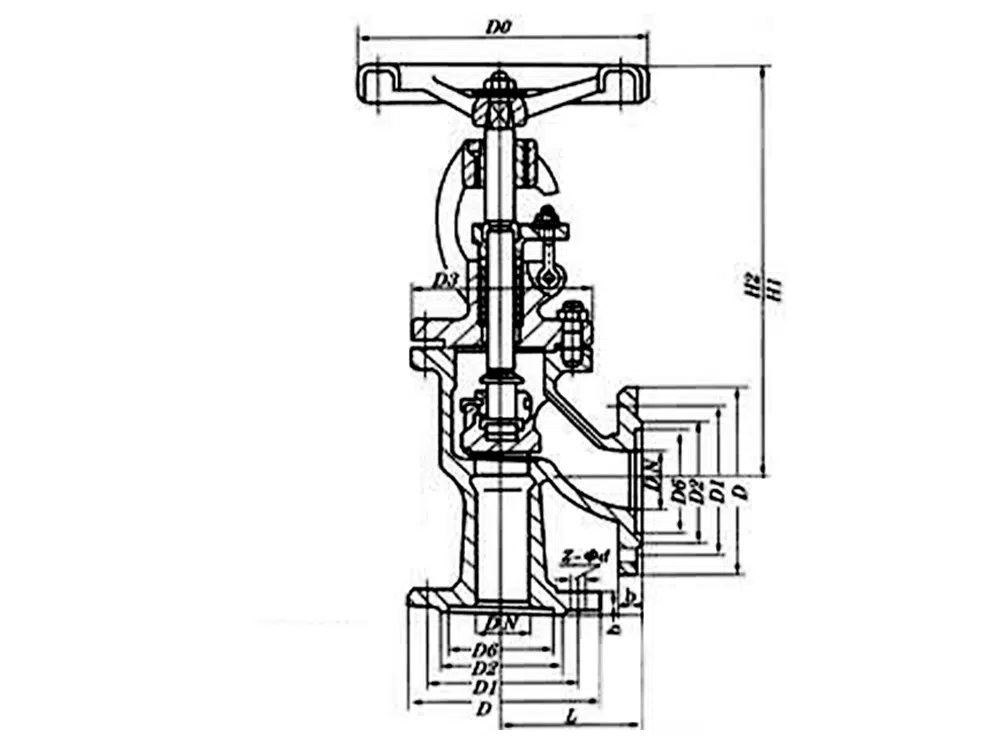

Ürün Boyut Referansı
DN | L | D | D1 | D2 | b | f | z-d |
15 | 65 | 95 | 65 | 45 | 16 | 2 | 4-14 |
20 | 75 | 105 | 75 | 55 | 16 | 2 | 4-14 |
25 | 80 | 115 | 85 | 65 | 16 | 2 | 4-14 |
32 | 90 | 135 | 100 | 78 | 18 | 2 | 4-14 |
40 | 100 | 145 | 110 | 85 | 18 | 3 | 4-18 |
50 | 115 | 160 | 125 | 100 | 20 | 3 | 4-18 |
65 | 145 | 180 | 145 | 120 | 20 | 3 | 4-18 |
80 | 155 | 195 | 160 | 135 | 22 | 3 | 8-18 |
100 | 175 | 215 | 180 | 155 | 24 | 3 | 8-18 |
125 | 200 | 245 | 210 | 185 | 24 | 3 | 8-18 |
150 | 240 | 280 | 240 | 210 | 24 | 3 | 8-23 |
200 | 300 | 335 | 295 | 265 | 27 | 3 | 12-23 |
