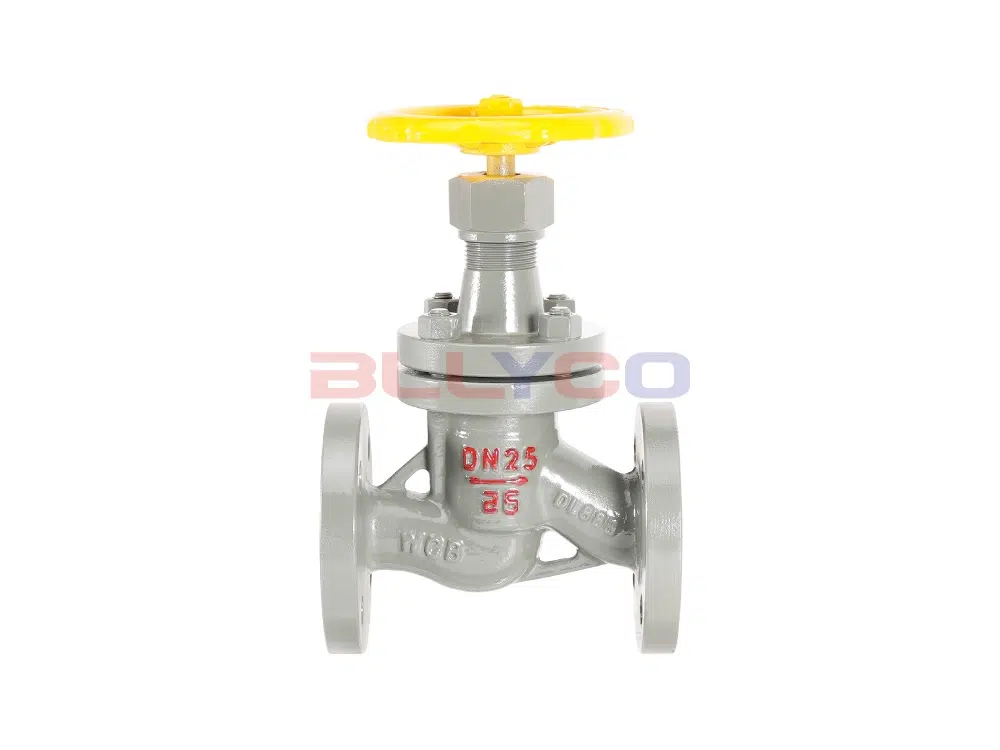

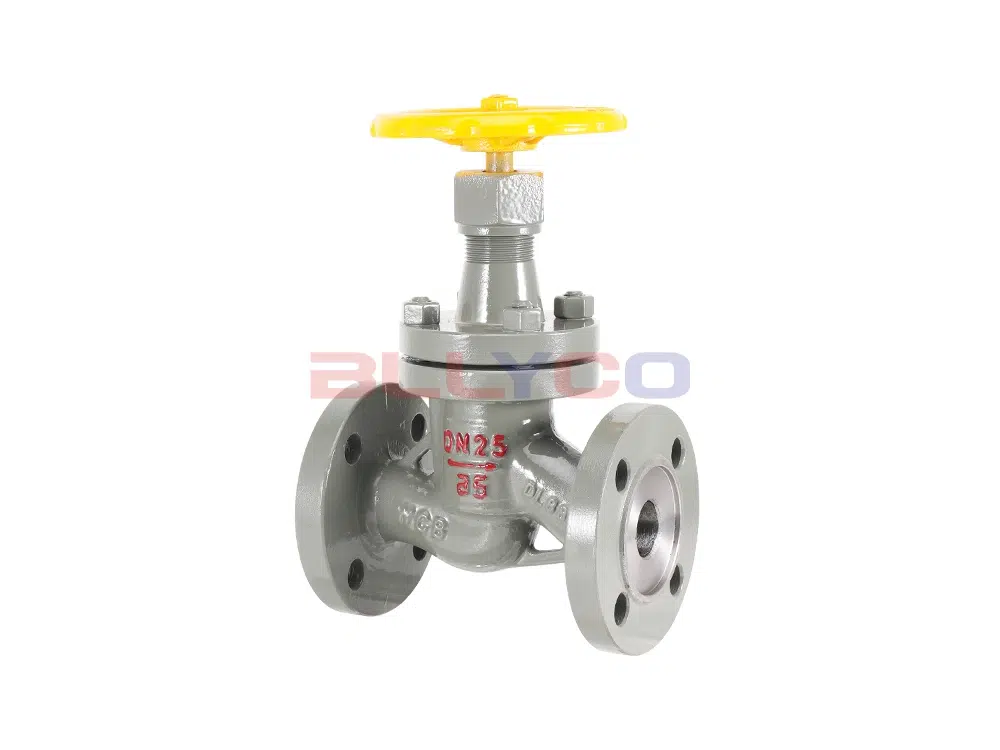

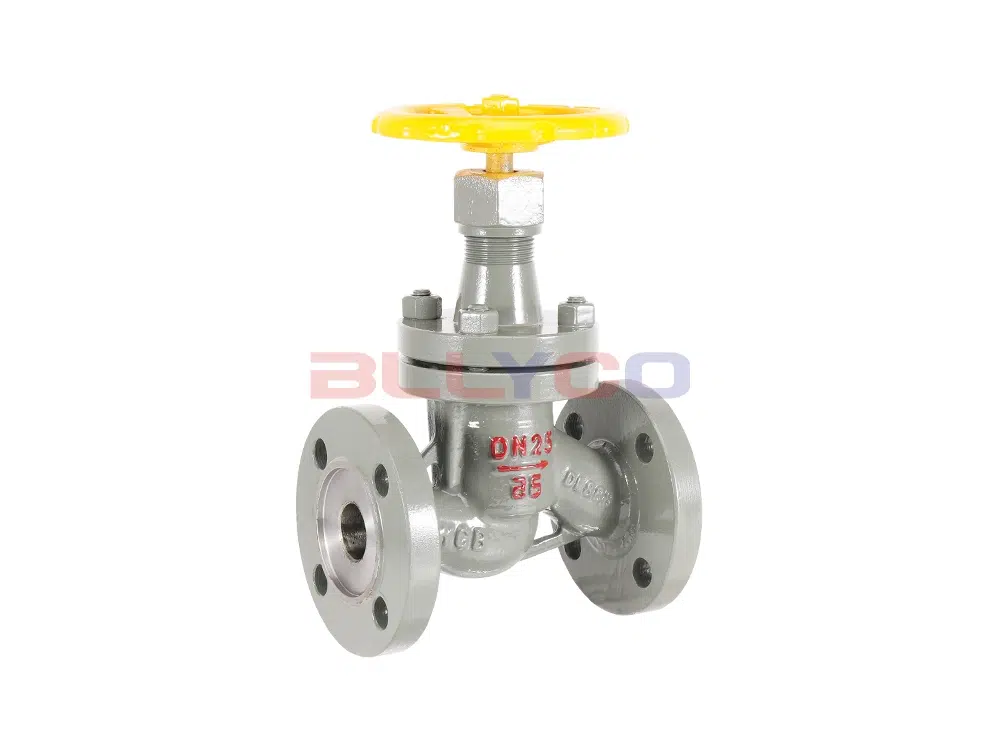

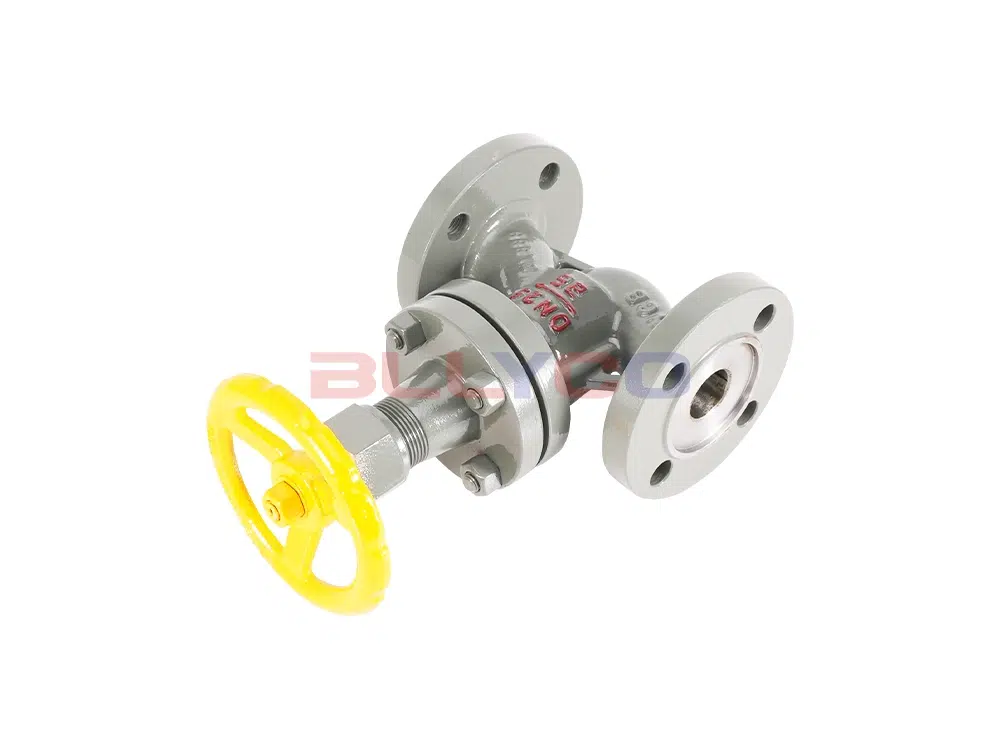

J41B amonyak küresel vanası, istikrarlı sızdırmazlık performansına, güvenli ve güvenilir kullanıma, güçlü korozyon direncine, ortam sızıntısına ve hafif çalışmaya sahiptir, sıradan vanalarla kimyasal boru hattını başarıyla çözdü zayıf korozyon direnci, kabuğu delmesi kolay ve zayıf sızdırmazlık performansı, sorunu sızdırması kolay. Özellikle kimya endüstrisi amonyak, gaz boru hattı iletimi ve sızdırmazlık, bakım, güvenlik ve benzeri uzun vadeli güvenilir kullanım gereksinimlerini karşılamak için uygundur. Dondurma, soğutma, kimya, petrol, gıda, eritme, sıvılaştırılmış gaz ve diğer endüstrilerde yaygın olarak kullanılır.
Ürün Özellikleri
- Ortamın belirli özelliklerine göre, zayıf korozyon direncine ve kabuğun kolay delinmesine sahip sıradan vanaların eksikliklerini hedefleyen amonyak vanası, amonyak ve sıvı amonyak korozyonuna dirençli olabilen korozyona dayanıklı çelikten (korozyona dayanıklı alaşım elementleri eklenmiş düşük sıcaklıklı karbon çeliği) yapılmıştır ve düşük sıcaklık, çalışma koşullarının mümkün olan maksimum ölçüde kullanılmasını sağlamak için -40 ℃ kadar düşük olabilir. gereksinimler.
- Amonyak küresel vana sızdırmazlık çifti yapı tipi, bilyalı, düzlem tipi, sızdırmazlık otomatik kompanzasyonu kullanarak, çift sigortanın etkisini elde etmek için, istikrarlı sızdırmazlık performansı, yapışkan aşınması yok, sıradan vana sızdırmazlık performansı ile kimyasal boru hattını etkili bir şekilde çözüyor zayıf, sorunu sızdırması kolay.
- Ürünün orta flanşı, dalgalanan boru hattı basıncı altında bile orta flanşın kesinlikle güvenilir bir şekilde sızdırmazlığını sağlayan içbükey dışbükey bir sızdırmazlık yapısına sahiptir.
- Çok aşamalı PTFE sızdırmazlık malzemesi, vananın hizmet ömrü boyunca salmastra kutusunda ortam sızıntısı olmamasını sağlamak için bir sızdırmazlık kombinasyonu oluşturmak üzere üst sızdırmazlık cihazında kullanılır ve sıradan vanaların salmastra kutusunun zayıf sızdırmazlığı ve ortamın kolay sızması olasılığını ortadan kaldırır, bu da kazalara bile neden olabilir.
Ürün Parametresi
Ürün Modeli | J41B-25C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤2,5Mpa |
Uygulanabilir ortam | Amonyak, amonyak sıvısı, vb. |
Uygulanabilir sıcaklık | ≤150°C |

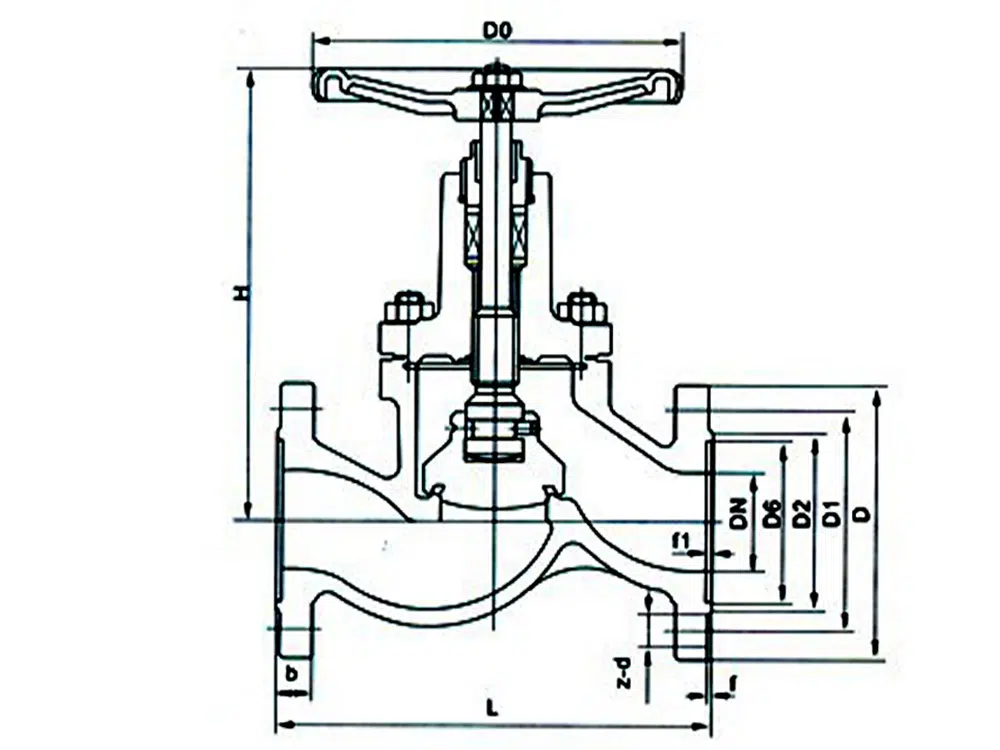

Ürün Boyut Referansı
DN | L | D | D1 | D2 | D6 | b | f | f1 | z-d |
15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 |
20 | 150 | 105 | 75 | 55 | 51 | 18 | 2 | 4 | 4-14 |
25 | 160 | 115 | 85 | 65 | 58 | 18 | 2 | 4 | 4-14 |
32 | 180 | 135 | 100 | 78 | 66 | 20 | 2 | 4 | 4-18 |
40 | 200 | 145 | 110 | 85 | 76 | 20 | 3 | 4 | 4-18 |
50 | 230 | 160 | 125 | 100 | 88 | 22 | 3 | 4 | 4-18 |
65 | 290 | 180 | 145 | 120 | 110 | 24 | 3 | 4 | 8-18 |
80 | 310 | 195 | 160 | 135 | 121 | 26 | 3 | 4 | 8-18 |
100 | 350 | 230 | 190 | 160 | 150 | 30 | 3 | 4.5 | 8-23 |
125 | 400 | 270 | 220 | 188 | 176 | 32 | 3 | 4.5 | 8-25 |
150 | 480 | 300 | 250 | 218 | 204 | 32 | 3 | 4.5 | 8-25 |
200 | 600 | 360 | 310 | 278 | 260 | 34 | 3 | 4.5 | 12-25 |
250 | 650 | 425 | 370 | 335 | 310 | 36 | 3 | 4.5 | 12-30 |
300 | 750 | 485 | 430 | 390 | 364 | 40 | 3 | 4.5 | 16-30 |
