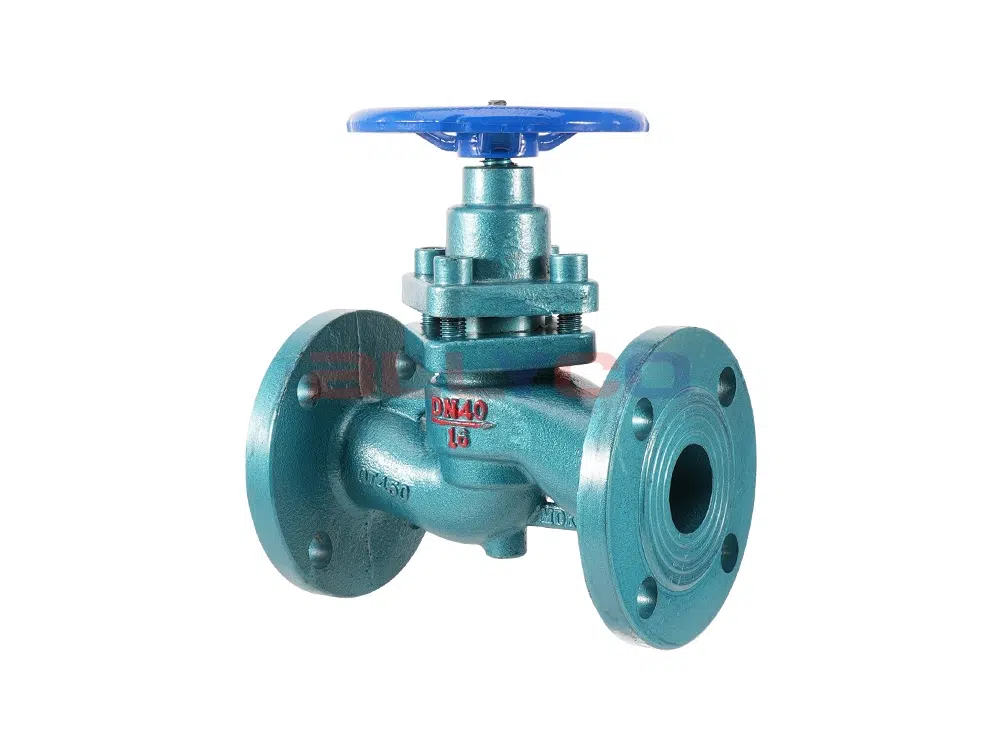

U41S-16Q flanşlı pistonlu valf, akışkan bağlantısını sağlamak ve kesmek ve diğer işlevleri yerine getirmek için ortamın akışını düzenlemek için valf gövdesindeki pistonun hareketi yoluyla yaygın olarak kullanılan bir akışkan kontrol valfidir. Vana basit bir yapıya, kolay bakıma, iyi sızdırmazlığa, uzun hizmet ömrüne ve benzerlerine sahiptir. Pistonlu valf ayar stroku kesme valfinden daha uzundur, bu nedenle kısma kontrolü kesme valfinden daha zordur. Düzenleme için net gereksinimleri olan yerler için uygun değildir. Petrol, kimya, ilaç, gübre, elektrik enerjisi ve diğer endüstrilerde boru hattındaki çeşitli çalışma koşullarında yaygın olarak kullanılır.
Ürün Parametresi
Ürün Modeli | U41S-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ vb. |
Uygulanabilir sıcaklık | ≤250°C |

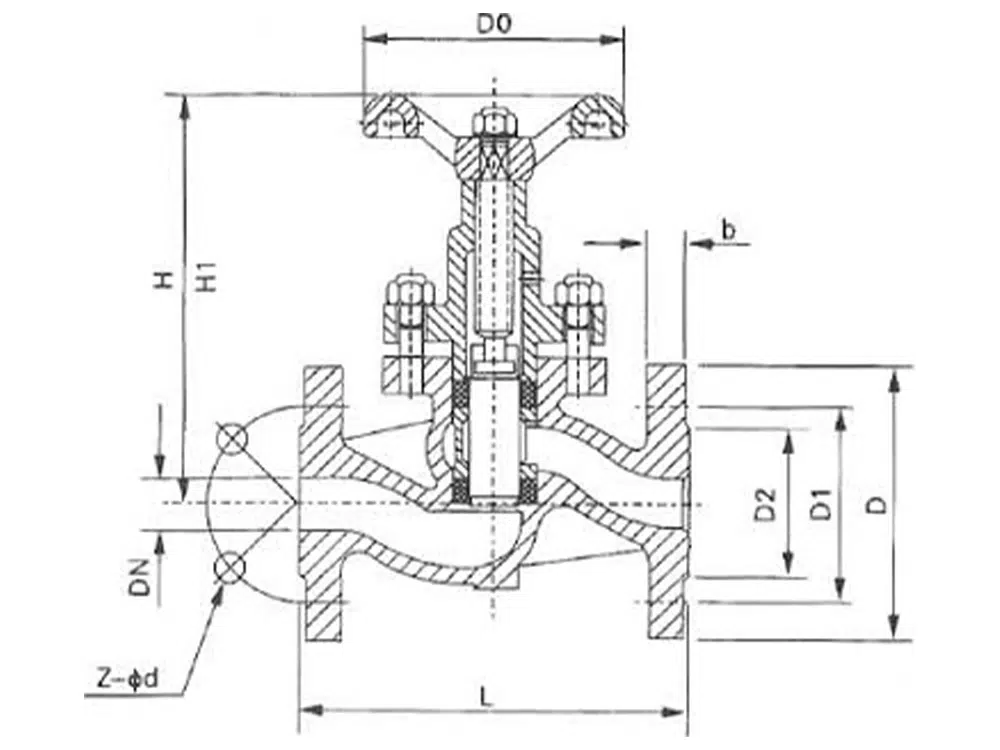

Ürün Boyut Referansı
DN | L | D | D1 | D2 | b | z-Φd | H | H1 | D0 |
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 116 | 144 | 85 |
20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 142 | 176 | 85 |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 163 | 205 | 100 |
32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 182 | 227 | 120 |
40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 210 | 260 | 140 |
50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 230 | 286 | 160 |
65 | 290 | 180 | 145 | 120 | 20 | 4-18 | 250 | 310 | 180 |
80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 269 | 340 | 200 |
100 | 350 | 215 | 180 | 155 | 24 | 8-18 | 278 | 356 | 240 |
125 | 400 | 245 | 210 | 185 | 26 | 8-18 | 332 | 440 | 375 |
150 | 480 | 280 | 240 | 210 | 28 | 8-23 | 434 | 562 | 375 |
200 | 600 | 335 | 295 | 265 | 30 | 12-23 | 498 | 660 | 460 |
250 | 700 | 405 | 355 | 320 | 38 | 12-23 | 540 | 660 | 460 |
300 | 750 | 460 | 410 | 360 | 38 | 12-23 | 650 | 680 | 460 |
