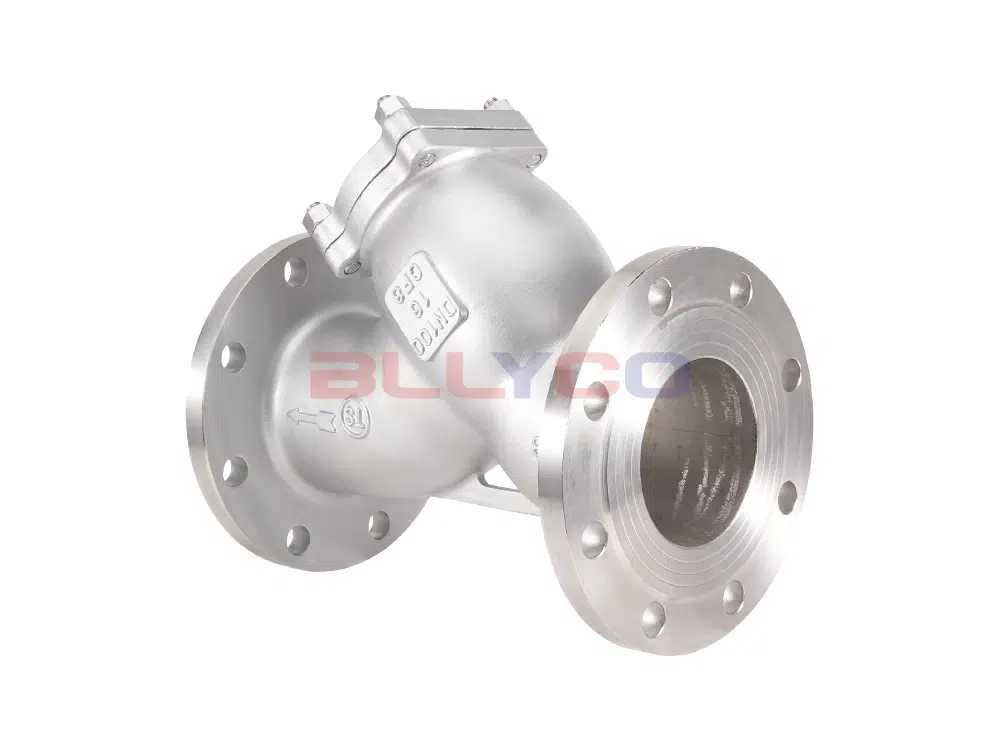

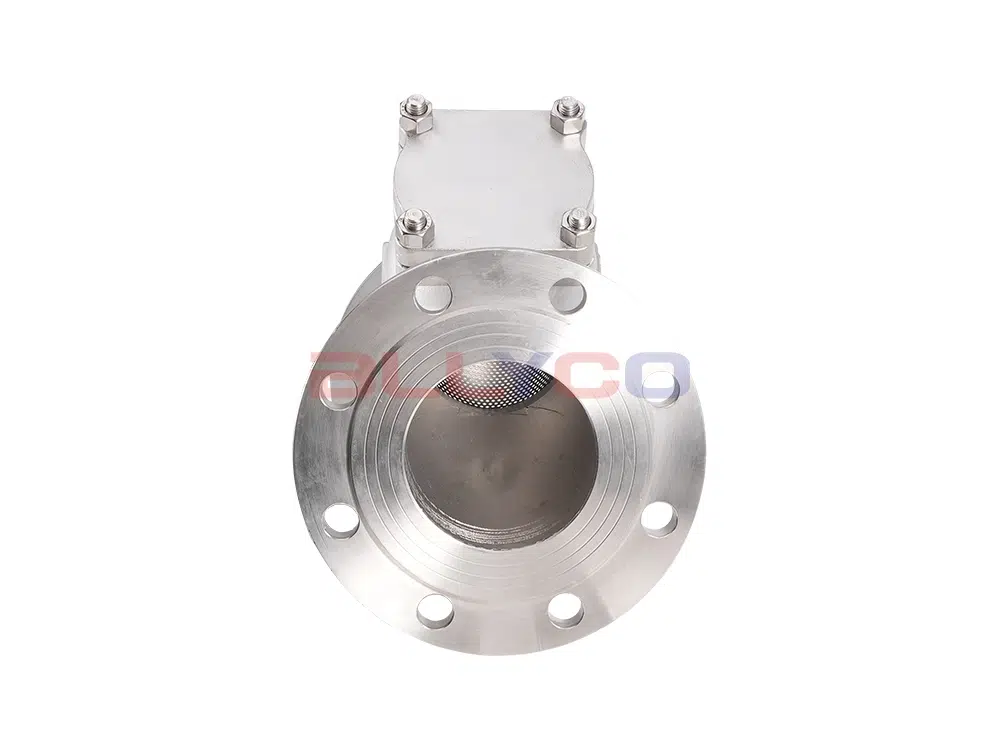

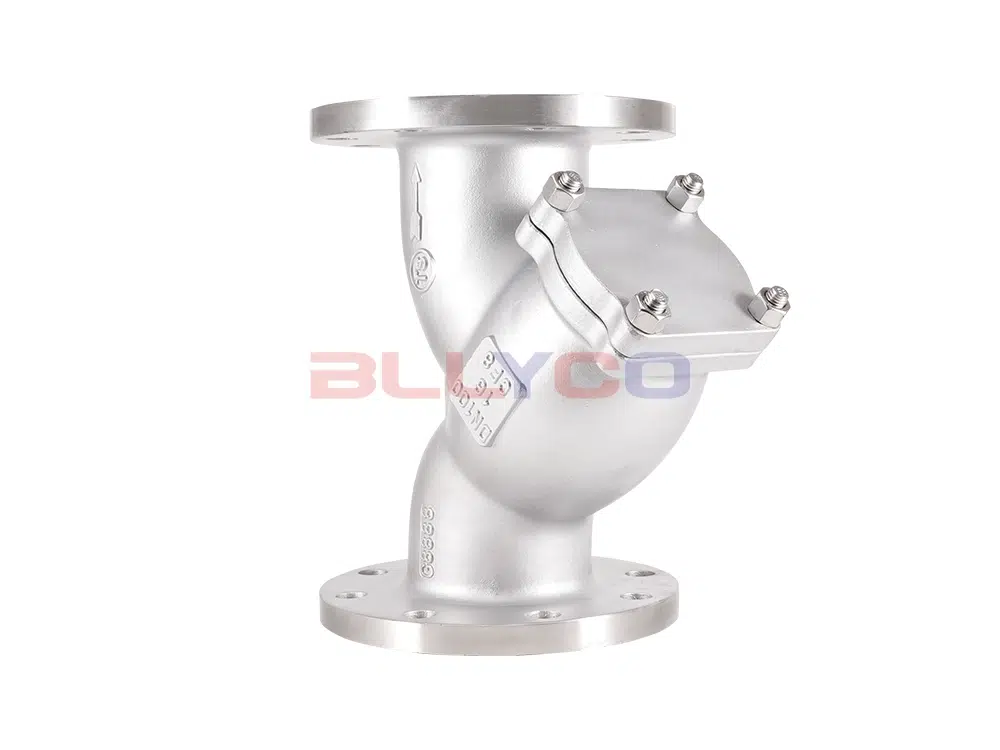

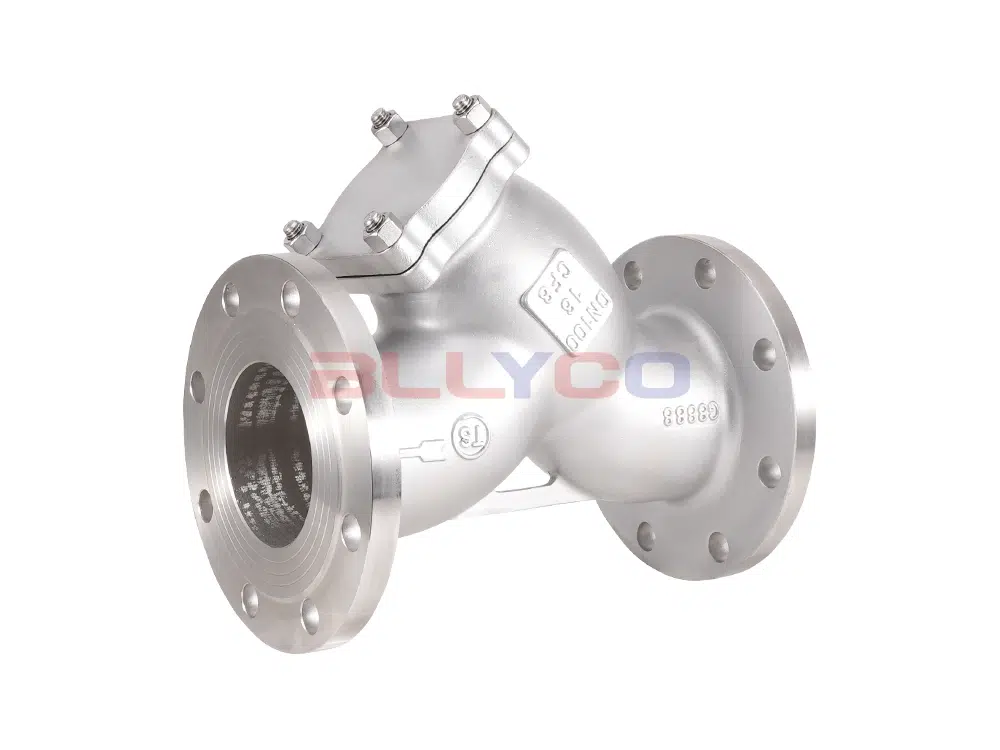

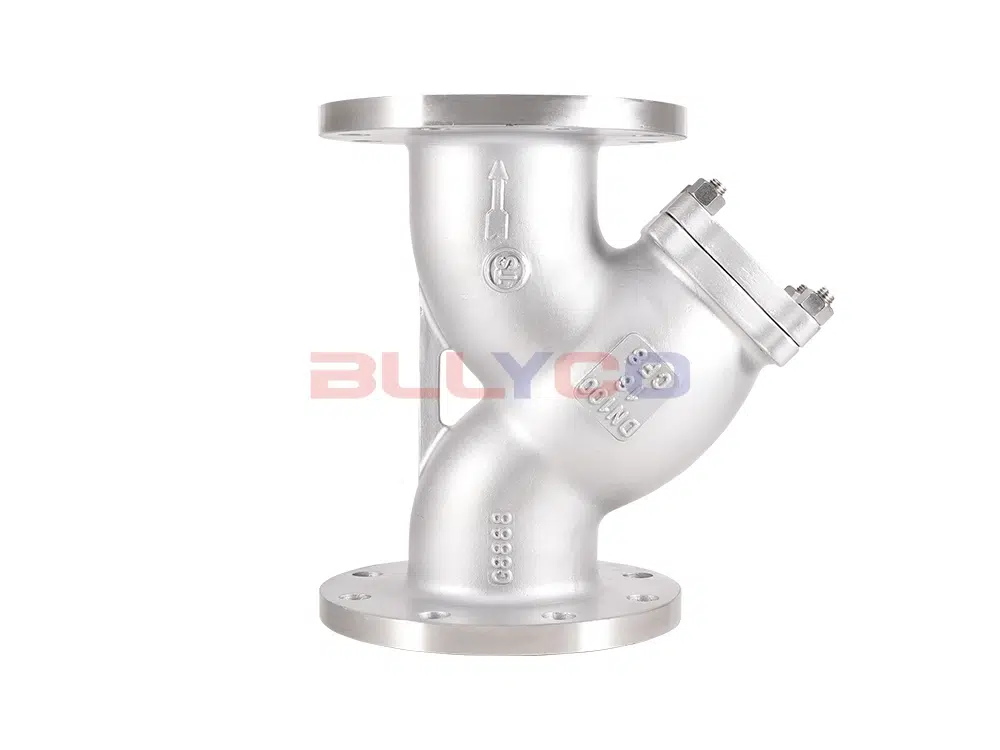

GL41W-16P paslanmaz çelik Y tipi filtre, genellikle basınç düşürme vanası, basınç tahliye vanası, sabit su seviyesi vanası veya diğer ekipmanların giriş ucuna monte edilen ve vanaların ve ekipmanın normal kullanımını korumak için ortamdaki kirleri ortadan kaldırmak için kullanılan, taşıma ortamının boru hattı serisinde vazgeçilmez bir cihazdır. Filtre, gelişmiş yapı, küçük direnç ve uygun drenaj özelliklerine sahiptir. Uygulanabilir ortam su, yağ, gaz olabilir. Filtre, kullanıcının gereksinimlerine göre yapılabilir ve görünümü temelde aynıdır (Y tipi) ve iç parçalar sağlam ve dayanıklı olan paslanmaz çelikten yapılmıştır. Temizlik gerektiğinde, sadece çıkarılabilir filtre kartuşunu çıkarın, filtrelenmiş kirleri çıkarın ve yeniden yükleyin, bu da kullanımı ve bakımı son derece uygundur. Filtre küçük gövde şekline, ince filtreleme gözlerine, düşük dirence, yüksek etkiye, kolay kurulum ve bakıma, düşük maliyete ve kısa boşaltma süresine sahiptir.
Ürün Parametresi
Ürün Modeli | GL41W-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ vb. |
Uygulanabilir sıcaklık | ≤150°C |

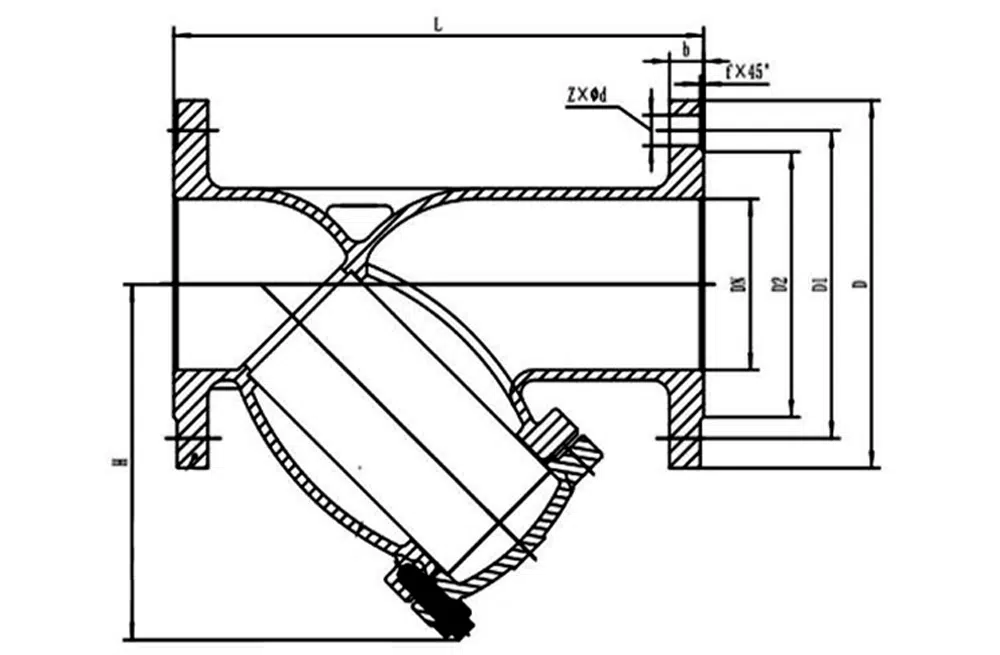

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | b-f | Z-φd | H |
DN15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 56 |
DN20 | 140 | 105 | 75 | 55 | 14-2 | 4-14 | 65 |
DN25 | 150 | 115 | 85 | 65 | 14-2 | 4-14 | 80 |
DN32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 87 |
DN40 | 200 | 145 | 110 | 85 | 16-2 | 4-18 | 103 |
DN50 | 220 | 160 | 125 | 100 | 16-2 | 4-18 | 112 |
DN65 | 250 | 180 | 145 | 120 | 18-3 | 4-18 | 163 |
DN80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 189 |
DN100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 212 |
DN125 | 340 | 245 | 210 | 185 | 22-3 | 8-18 | 238 |
DN150 | 380 | 280 | 240 | 210 | 24-3 | 8-23 | 272 |
DN200 | 460 | 340 | 295 | 266 | 24-2 | 12-22 | 332 |
DN250 | 560 | 405 | 355 | 319 | 26-2 | 12-26 | 397 |
DN300 | 590 | 460 | 410 | 370 | 28-2 | 12-26 | 490 |
DN350 | 690 | 520 | 470 | 429 | 30-2 | 16-26 | 546 |
DN400 | 780 | 580 | 525 | 480 | 32-2 | 16-30 | 622 |
