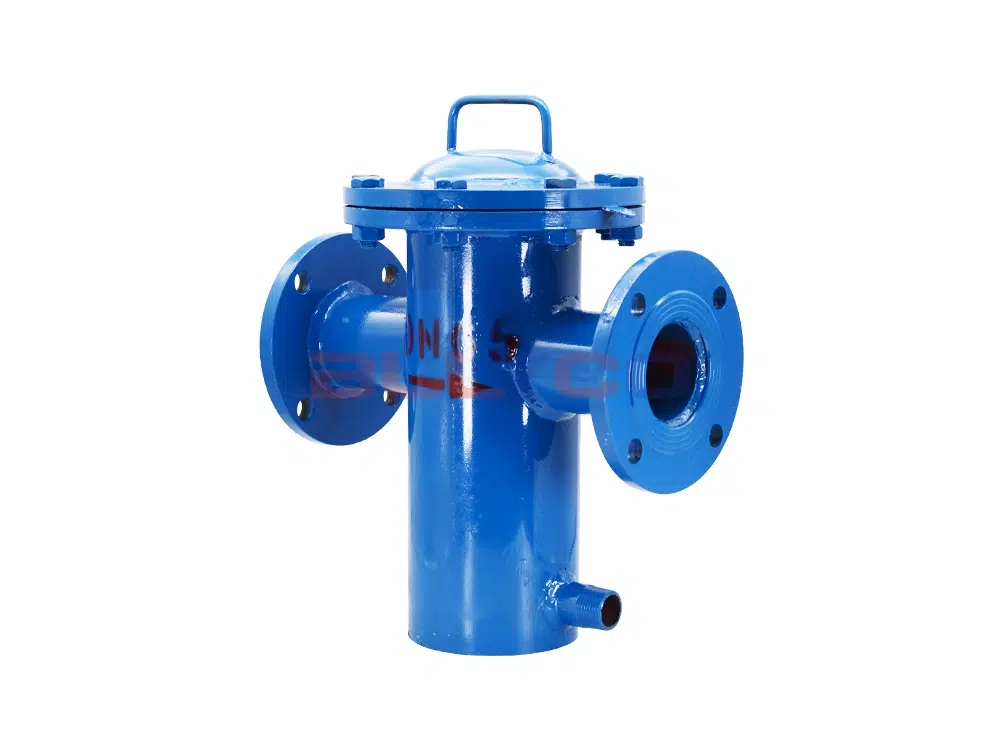

Karbon Çelik Düz Tabanlı Sepet Filtre SBL-16C

SBL sepet filtre, boru hattındaki döküntüleri filtrelemek için yağ veya diğer sıvı boru hattında kullanılır, filtre deliği alanı, Y tipi ve T tipi filtrelerin filtrasyon alanından çok daha fazla olan geçiş çapı borusunun alanından 2-3 kat daha büyüktür. Filtre hassasiyeti, filtrede daha iyi hassasiyete sahip bir tür filtreye aittir ve filtre ağının yapısı, sepet gibi şekli nedeniyle diğer filtrelerden farklıdır, bu nedenle sepet filtre olarak adlandırılır.SBL Sepet Filtre, sıvıdaki küçük katı parçacıkları gidermek için küçük bir ekipmandır ve kompresör, pompa, alet ve diğer ekipmanların normal çalışmasını koruyabilir. filtre ağının belirli özellikleri ile filtre variline girdiğinde, kirlilikler bloke edilir ve temiz filtrat filtre çıkışından boşaltılır. Sıvı, belirli özelliklere sahip filtre tamburuna girdiğinde, kirlilikler bloke edilecek ve temiz filtrat filtre çıkışından boşaltılacaktır. Temizlenmesi gerektiğinde, sadece çıkarılabilir filtre tamburunu çıkarmak ve işlemden sonra yeniden yüklemek gerekir, bu nedenle kullanımı ve bakımı son derece uygundur. Şu anda, petrol, kimya, ilaç, gıda, çevre koruma ve diğer endüstrilerde yaygın olarak kullanılmaktadır, eğer pompanın girişine veya sistem boru hattının diğer kısımlarına seri olarak monte edilirse, sadece pompanın ve diğer ekipmanın hizmet ömrünü uzatmakla kalmaz, aynı zamanda tüm sistemin güvenliğini de sağlar.

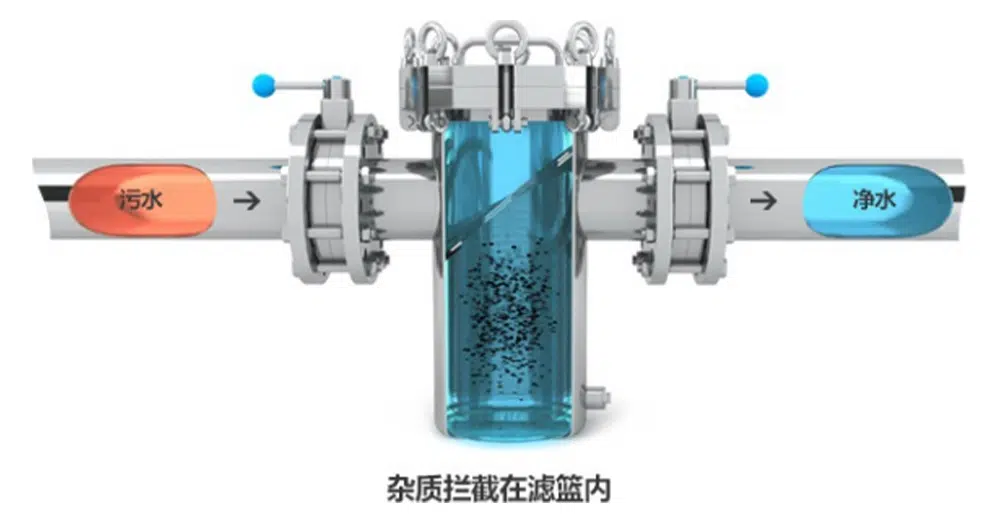

Çalışma Prensibi

Boru hattına getirilen diğer döküntülerin kurulumundaki borular, hammadde üretiminde de safsızlıklar içerir. Boru hattındaki sıvı filtreden geçtiğinde, döküntüleri filtre tarafından eleğe toplanır ve belirli bir seviyede, eleği temizlemek için kabuk kapağının kolayca açılmasını sağlamak için basınç tahliye deliklerinden basınç tahliye edilir ve kabuk üzerindeki durgun madde boşaltma portundan temizlenebilir.

Uygulama kapsamı

• Su, amonyak, yağ, hidrokarbonlar vb. gibi zayıf korozif malzemelerin kimyasal, petrokimyasal üretimi.
• Kimyasal üretimdeki aşındırıcı malzemeler, örneğin: kostik soda, konsantre seyreltik sülfürik asit, karbonik asit, asetik asit, ester asit vb.
• Soğutmada düşük sıcaklık malzemeleri, örneğin: sıvı metan, sıvı amonyak, sıvı oksijen ve çeşitli soğutucu akışkanlar.
• Hafif sanayi, gıda, ilaç üretiminde malzemenin hijyen gereksinimleri, örneğin: bira, içecek, süt ürünleri, tahıl hamuru tıbbi malzemeler.
• Çeşitli özel prosesler vb. için yüksek verimli filtreler.

Filtre seçiminin genel ilkeleri

• İthalat ve ihracat çapı: Prensip olarak, filtrenin ithalat ve ihracat çapı, genellikle giriş boru hattıyla aynı kalibrede olan eşleşen pompanın giriş çapından daha küçük olmamalıdır.
• Nominal Basınç: Filtre hattında mümkün olan en yüksek basınca göre filtrenin basınç değerini belirleyin.
• Delik sayısının seçimi: ana husus, medya işlem gereksinimlerine göre safsızlıkların parçacık boyutunu kesmektir. Ekranın çeşitli özellikleri, partikül boyutunun boyutunu kesebilir, aşağıdaki “filtre özellikleri” tablosunda kontrol edilebilir.

Bakım

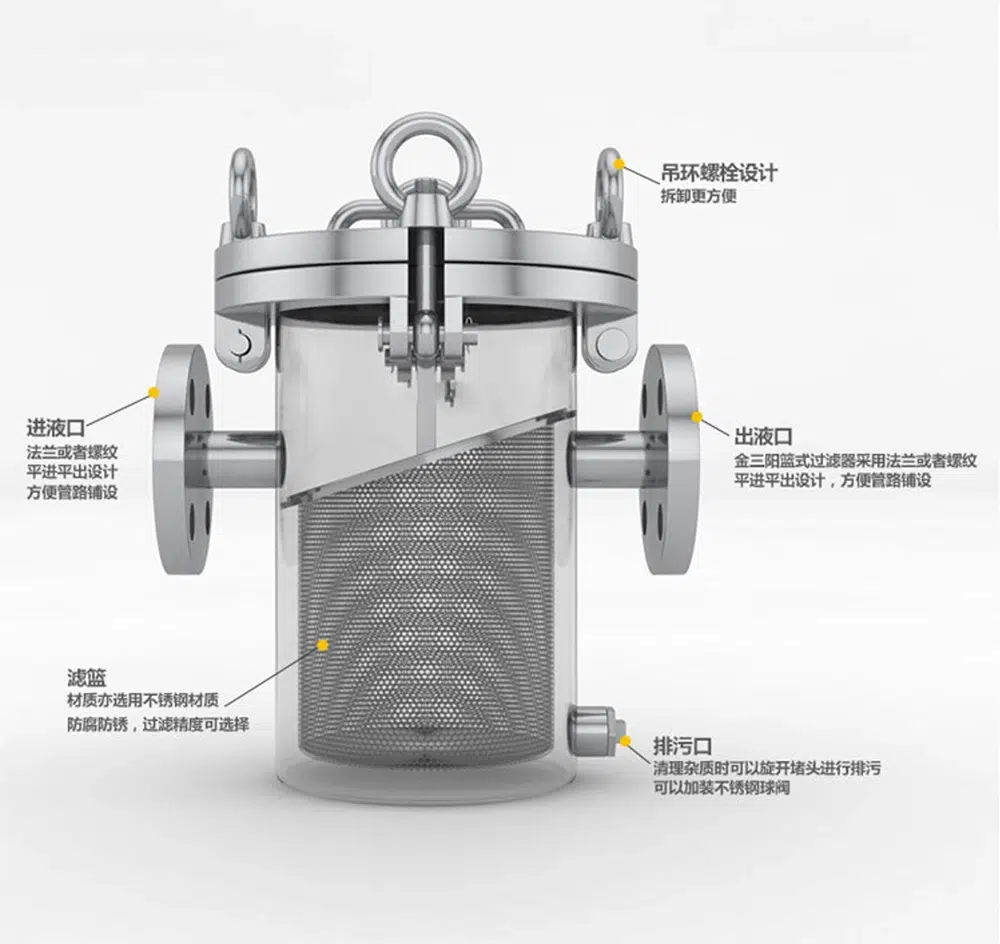

• Filtrenin çekirdek kısmı, filtre çerçevesi ve paslanmaz çelik tel örgüden oluşan filtre çekirdeğidir. Paslanmaz çelik tel örgü aşınan bir parçadır ve özel koruma gerektirir;
• Filtre bir süre çalıştığında, filtre çekirdeğinde belirli miktarda kirlilik birikir, bu sırada basınç artar ve akış hızı düşer ve filtre çekirdeğindeki kirliliklerin zamanında giderilmesi gerekir;
• Kirleri temizlerken, filtre çekirdeğindeki paslanmaz çelik tel ağın deforme olmamasına veya hasar görmemesine özellikle dikkat edin, aksi takdirde hasarlı filtre çekirdeği, filtrelenmiş ortam saflığının tasarım gereksinimlerini karşılamamasına neden olur, kompresörler, pompalar, aletler ve diğer ekipmanlar zarar görür;
• Paslanmaz çelik tel örgünün deforme olduğu veya hasar gördüğü tespit edilirse, derhal değiştirilmesi gerekir.

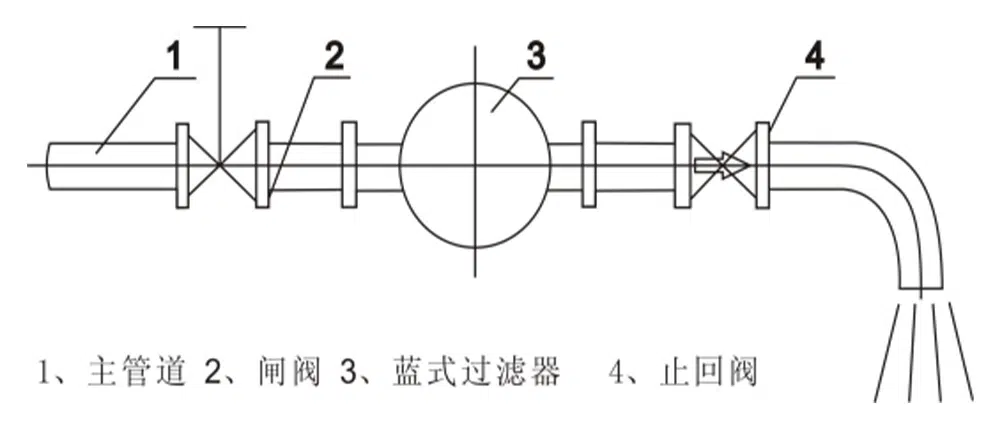

Boru tesisatının şematik diyagramı

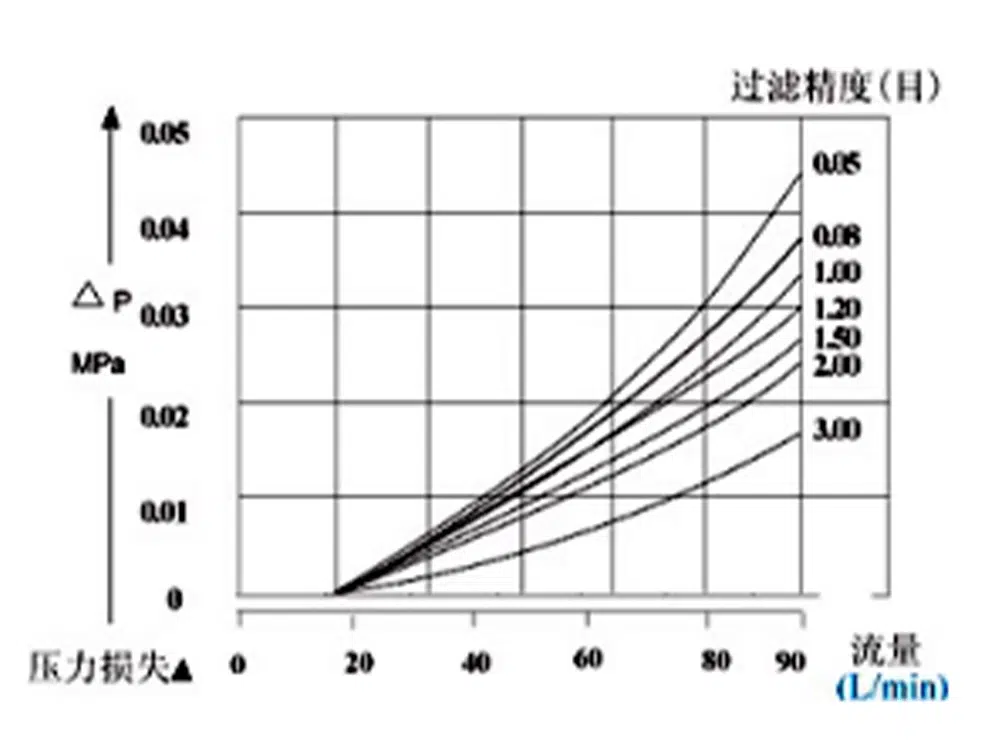

Ürün Parametresi

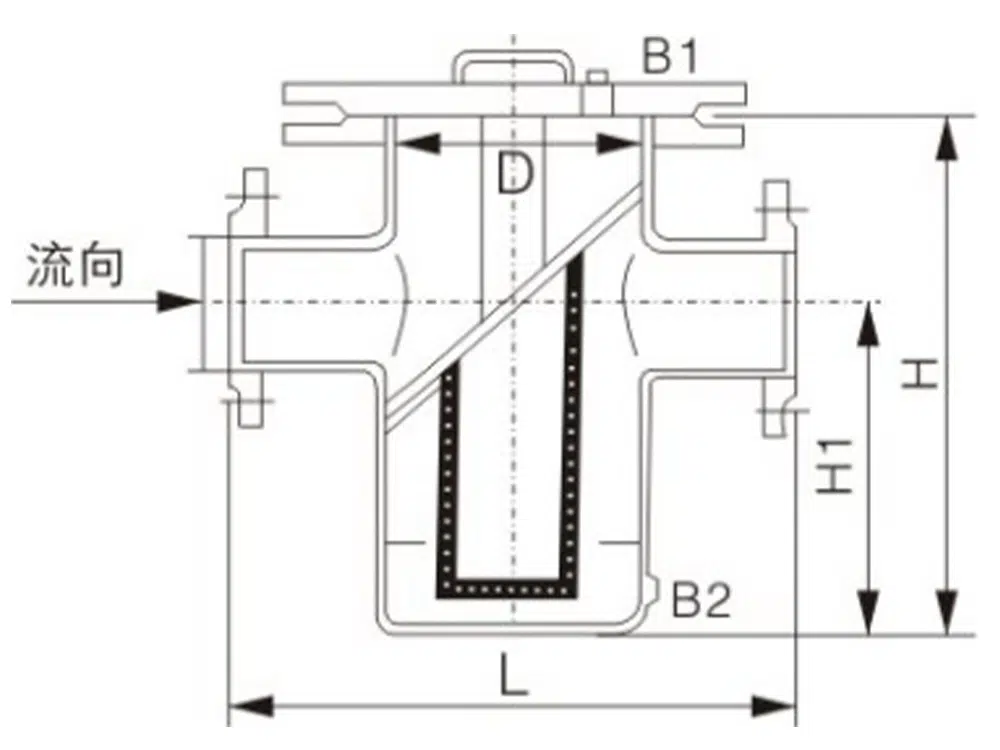

Ürün Boyut Referansı
