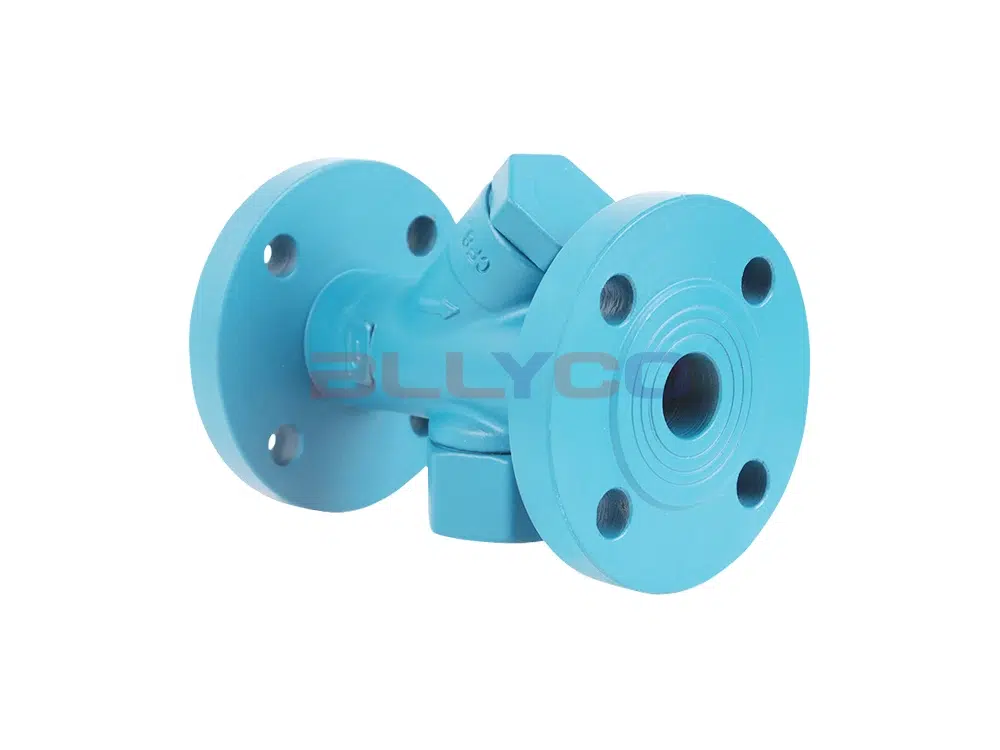

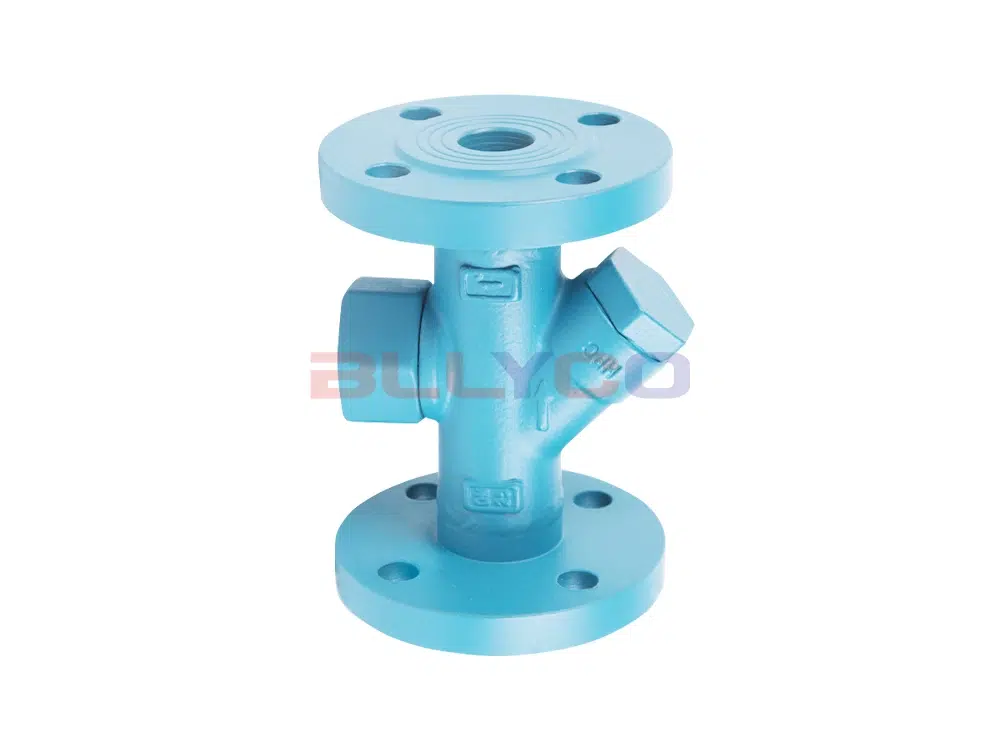

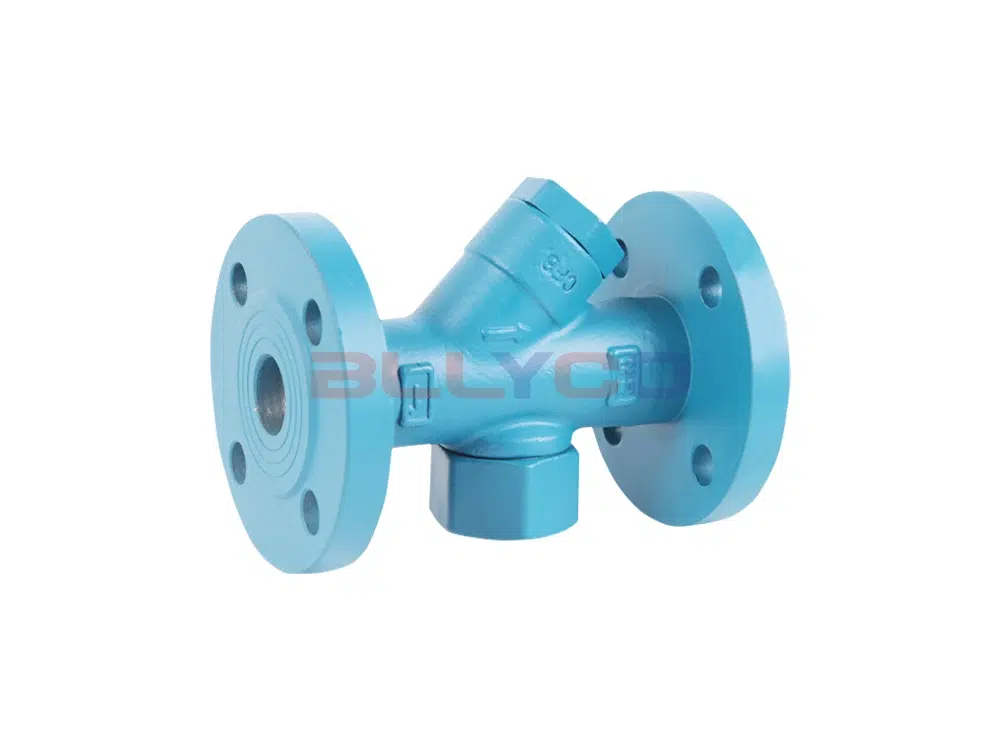

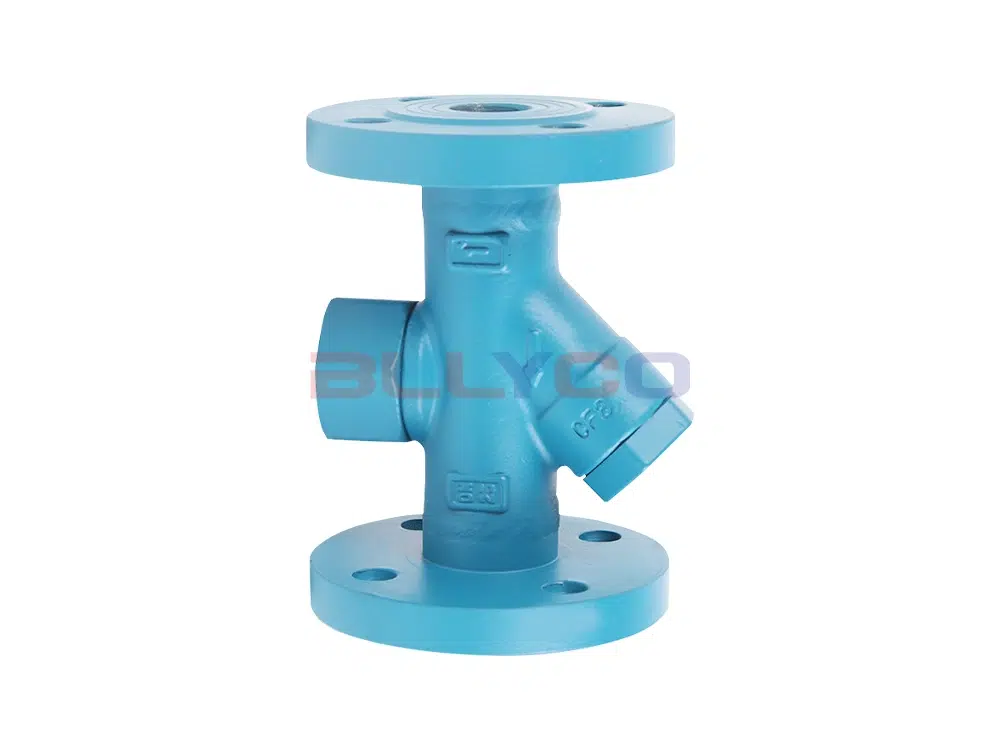

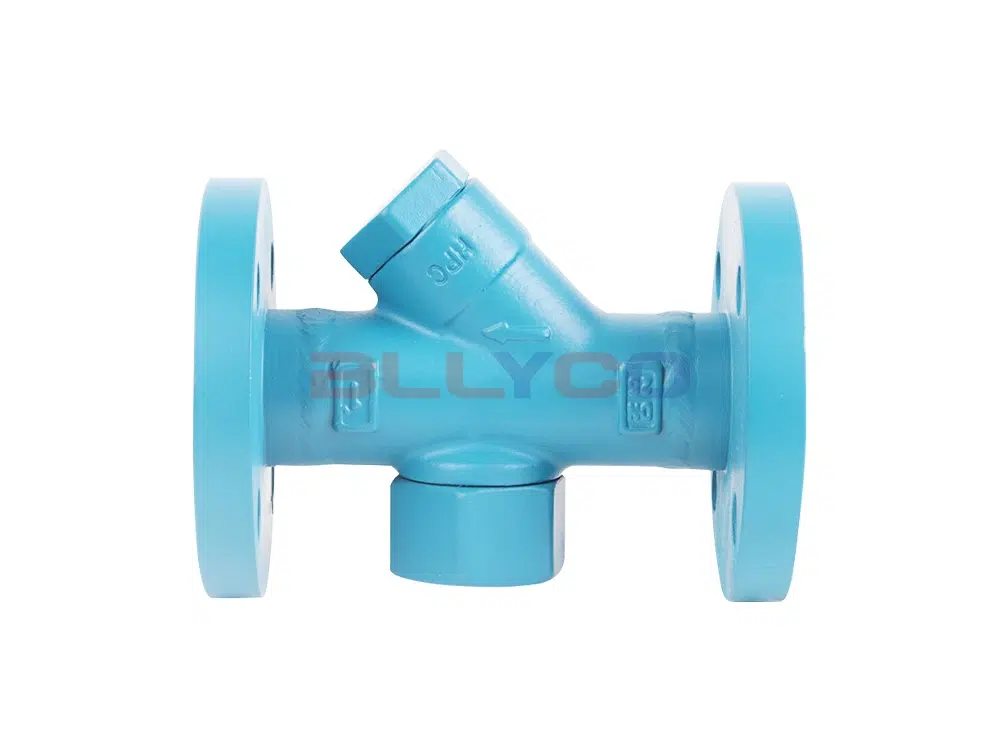

CS49H diskli buhar kapanları, ikinci buharlaşma ne kadar düşük olursa, kondensat tahliyesinin termodinamik özelliklerini kullanır ve viskozite, sızdırmazlık ve buhar tarafı ile farkın diğer yönlerinde açma ve kapama parçalarını çalıştırır. Buhar veya hava yalıtımı ile ortam sıcaklığından etkilenmez, çalışma sıklığını azaltır ve servis ömrünü uzatır. Filtre ve tahliye ile donatılmıştır. Valf hareketi hassas ve güvenilirdir, büyük drenajlıdır. Drenajı engelleyen buharın yüksek sıcaklıktaki buhar ana hattı ve kızgın buhar boru ağı için uygundur.
Yapısal özellikler
CS49H disk buhar kapanı yapı olarak makul, küçük boyutlu, hafif ve kurulumu kolaydır. Donmadan korkmaz, su darbelerine karşı dayanıklıdır, aşırı tropikal banda dayanıklıdır, paslanmaz çelik filtreleme cihazına, kolay bakıma, hassas harekete, iyi sızdırmazlık performansına ve uzun hizmet ömrüne sahiptir.
Çalışma Prensibi
CS49H diskli buhar kapanı, buhar ve kondensatın farklı termodinamik özelliklerini kullanarak vana açıklığından geçerken akış hızını ve hacmini değiştirerek vana diskinin vana yuvası açıklığını açıp kapatmasını sağlar ve böylece buharın tahliye edilmesini önler.
Ürün Parametresi
Ürün Modeli | CS49H-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Buhar, kondensat |
Uygulanabilir sıcaklık | ≤300°C |

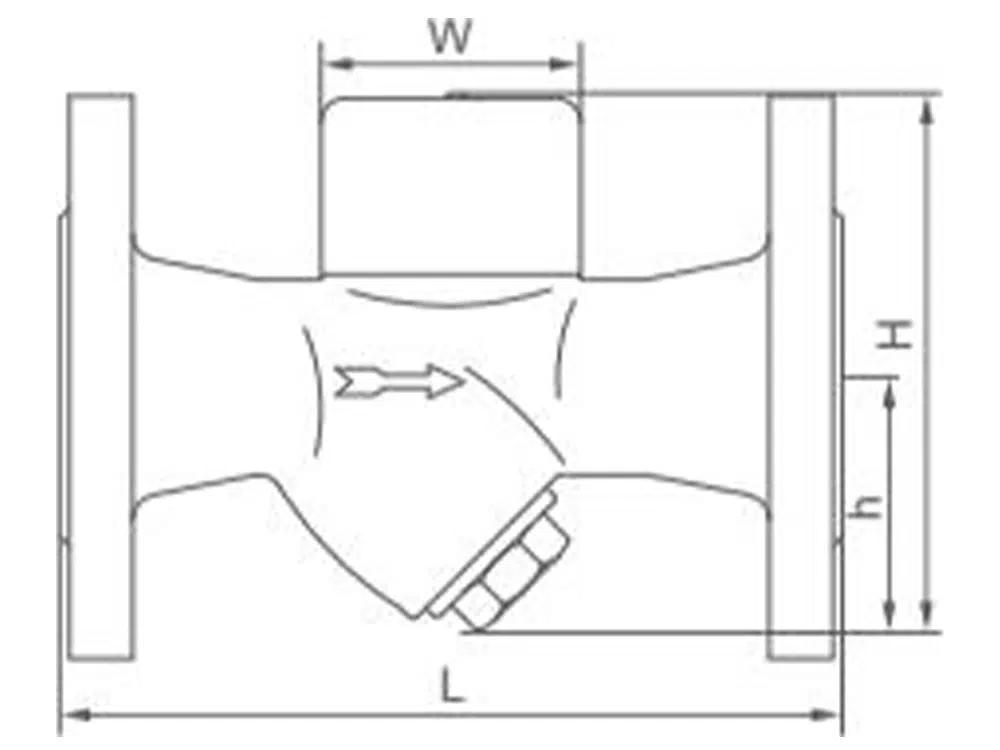

Ürün Boyut Referansı
bir cadde | L | H | h | W |
DN15 | 150 | 110 | 50 | 53 |
DN20 | 150 | 110 | 50 | 53 |
DN25 | 160 | 115 | 50 | 53 |
DN32 | 200 | 138 | 70 | 68 |
DN40 | 230 | 148 | 70 | 68 |
DN50 | 230 | 163 | 77 | 77 |
