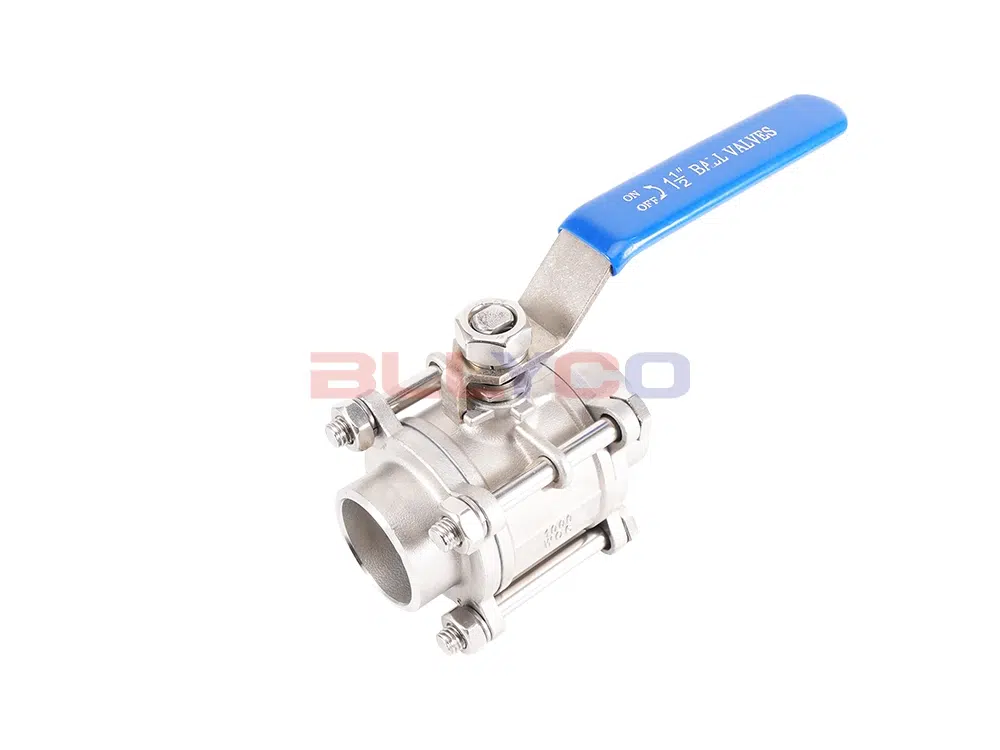

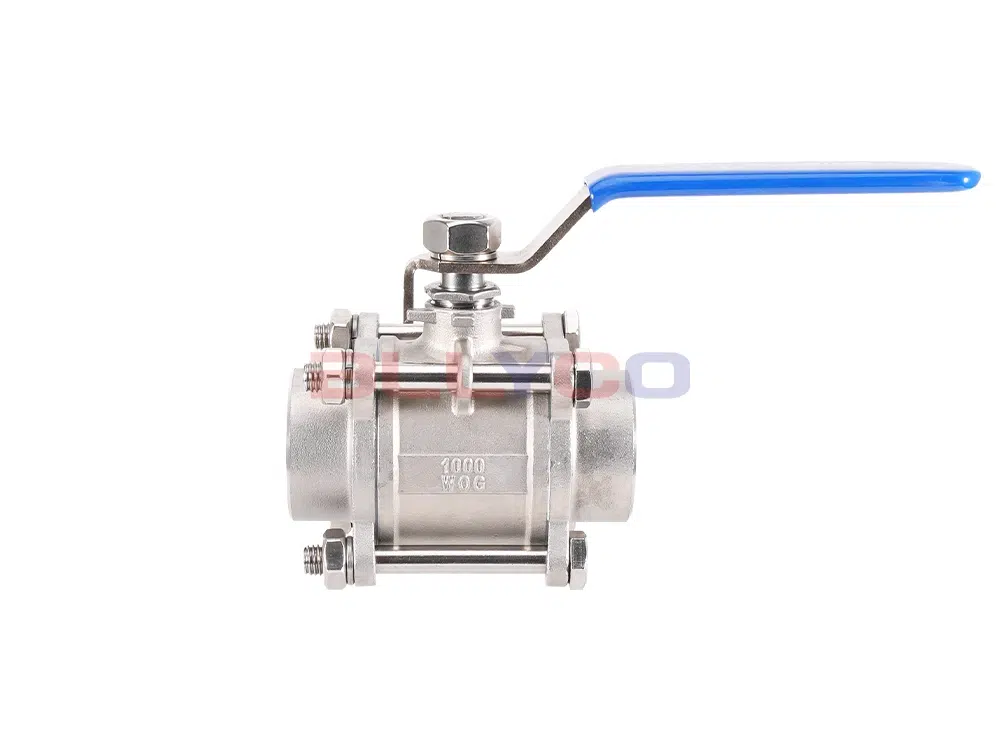

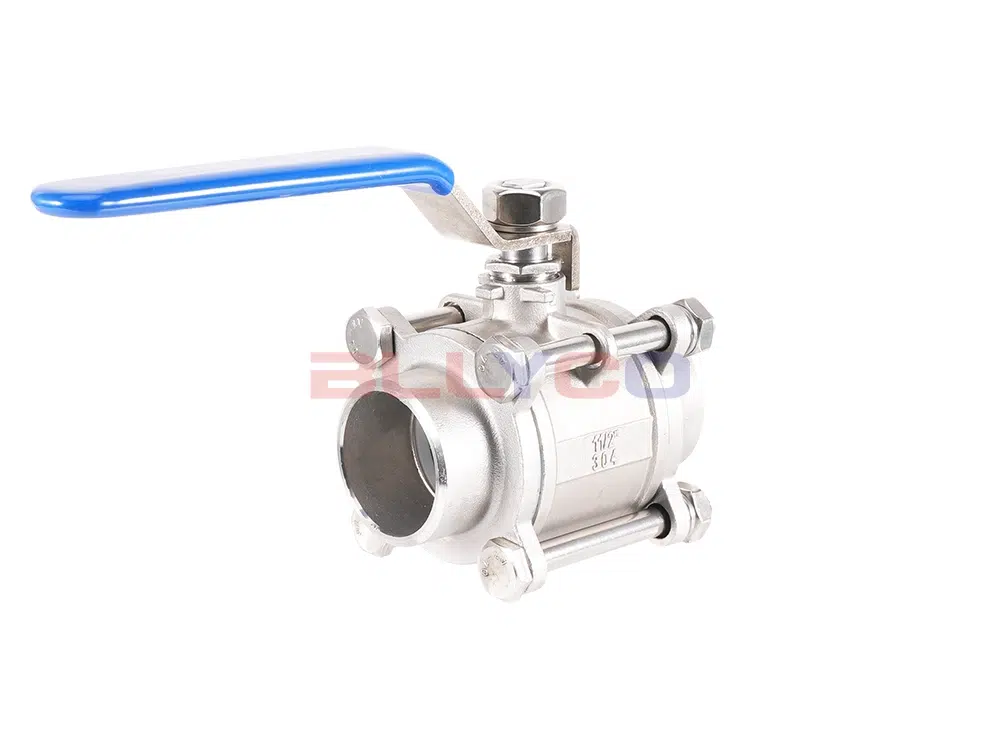

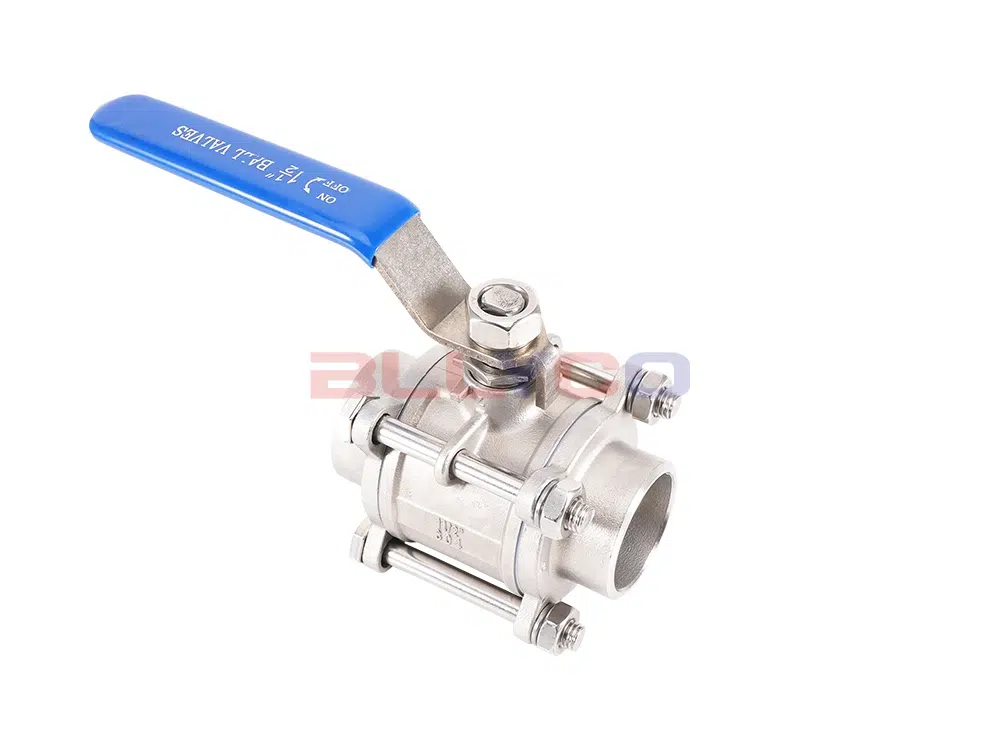

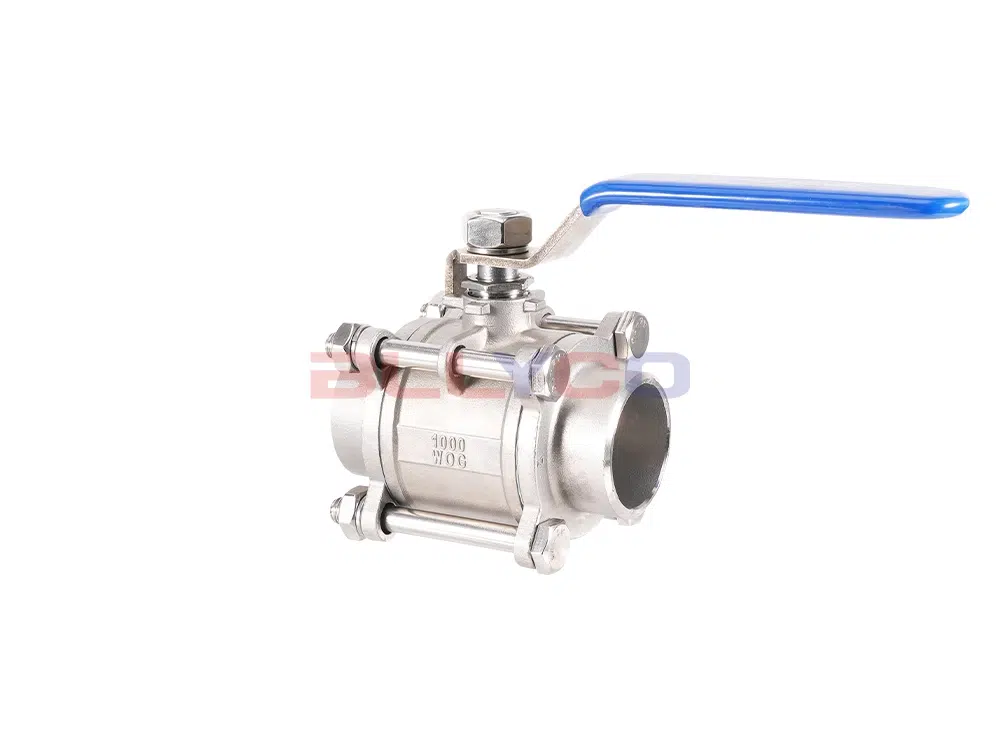

Q61F-16P焊接三片式球阀是一种常见的流体控制阀。它采用三片式结构，即阀体、阀盖和阀芯分别制造，使用快速装配技术将它们组合在一起。这种球阀具有结构简单、安装方便、使用可靠、密封性好等优点，同时具有耐腐蚀、耐高温、耐磨损等特性。广泛应用于化工、石油、天然气、冶金、电力、制药、食品等行业中。
Ürün Özellikleri
- Basit yapı, kurulumu kolay.
- Güvenilir kullanım, iyi sızdırmazlık, sorunsuz açma ve kapama.
- İyi bir aşınma direncine sahiptir ve vananın hizmet ömrünü uzatır.
- Yüksek akışlı boru hatlarının gereksinimlerini karşılamak için açıldığında esneklik ve yüksek akış hızı.
Ürün Parametresi
Ürün Modeli | Q61F-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤120°C |

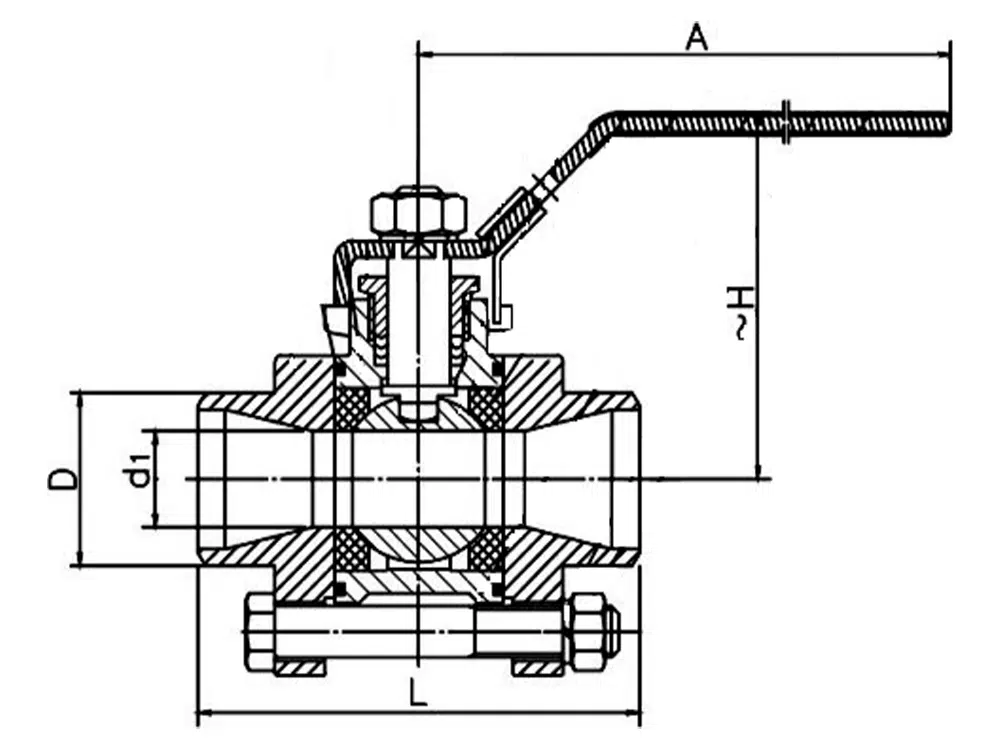

Ürün Boyut Referansı
bir cadde | L | D | d1 | H | A |
DN8 | 61 | 16 | 10.5 | 45 | 100 |
DN10 | 63 | 16 | 10.5 | 45 | 100 |
DN15 | 61 | 22 | 15 | 55 | 100 |
DN20 | 70 | 27 | 20 | 60 | 120 |
DN25 | 79 | 34 | 25 | 72 | 120 |
DN32 | 90 | 42 | 32 | 83 | 150 |
DN40 | 101 | 48 | 38 | 93 | 170 |
DN50 | 119 | 60 | 48 | 101 | 170 |
DN65 | 172 | 76 | 64 | 125 | 210 |
DN80 | 189 | 89 | 76 | 136 | 250 |
DN100 | 216 | 114 | 98 | 165 | 300 |
