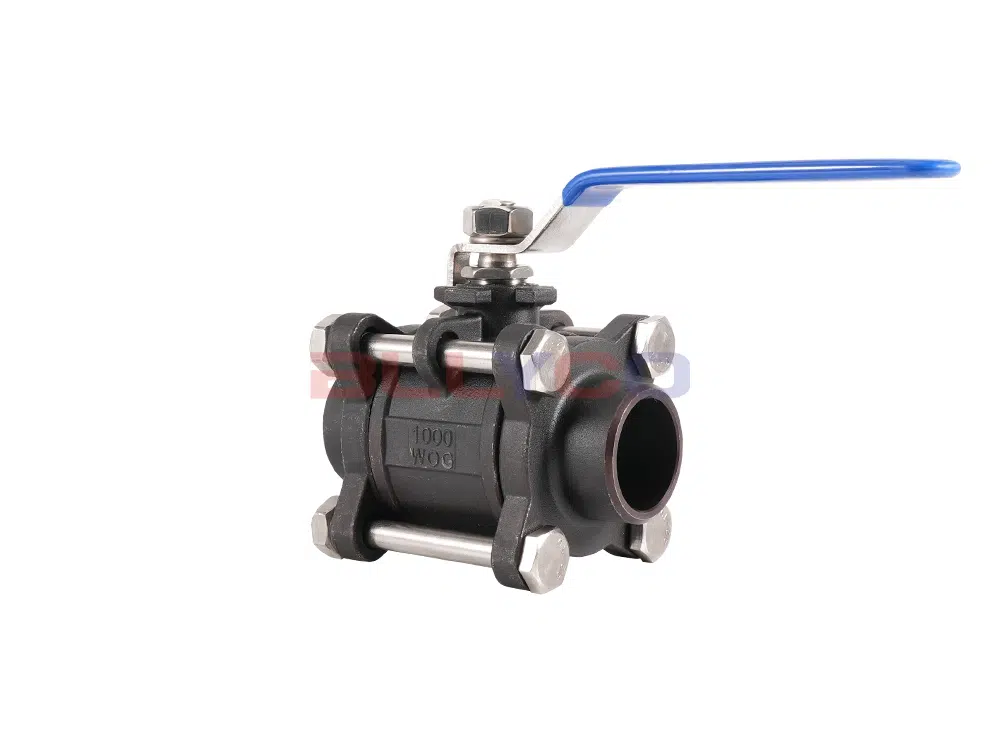

Q61F-16C kaynaklı üç parçalı küresel vana, yaygın bir akışkan kontrol vanasıdır. Üç parçalı bir yapıya sahiptir, yani vana gövdesi, vana kapağı ve vana makarası ayrı ayrı üretilir ve hızlı montaj teknolojisi kullanılarak bir araya getirilir. Bu tür küresel vana, basit yapı, kolay kurulum, güvenilir kullanım, iyi sızdırmazlık vb. avantajlara sahiptir. Ayrıca korozyon direnci, yüksek sıcaklık direnci ve aşınma direnci özelliklerine sahiptir. Kimya, petrol, doğal gaz, metalurji, elektrik enerjisi, ilaç, gıda ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
Ürün Özellikleri
- Basit yapı, kurulumu kolay.
- Güvenilir kullanım, iyi sızdırmazlık, sorunsuz açma ve kapama.
- İyi bir aşınma direncine sahiptir ve vananın hizmet ömrünü uzatır.
- Yüksek akışlı boru hatlarının gereksinimlerini karşılamak için açıldığında esneklik ve yüksek akış hızı.
Ürün Parametresi
Ürün Modeli | Q61F-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤120°C |

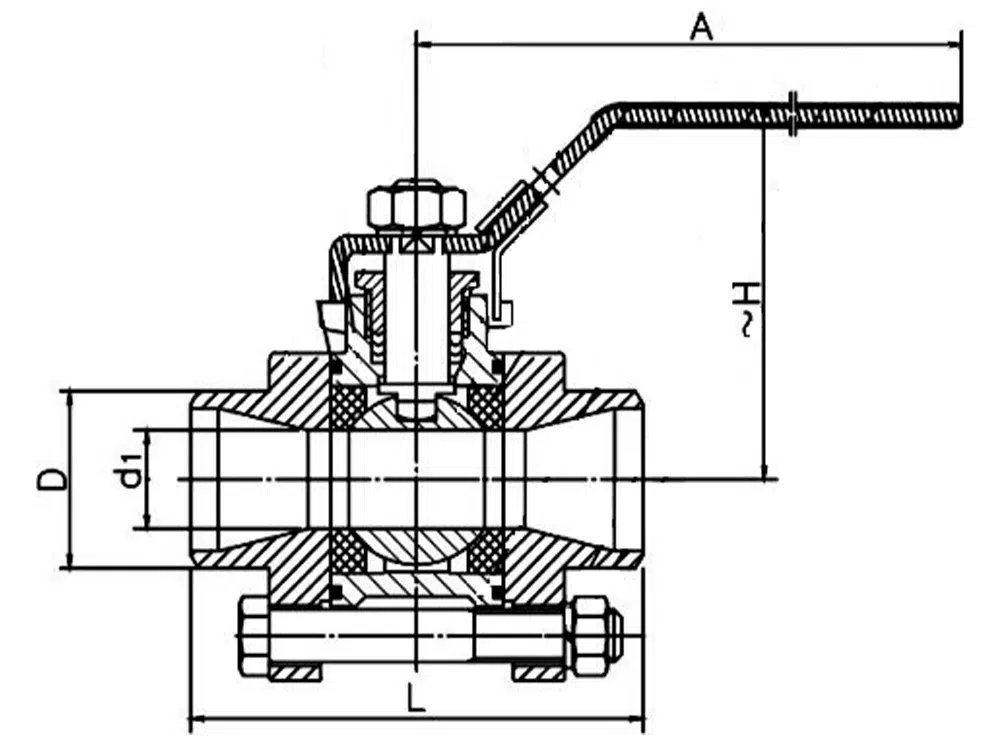

Ürün Boyut Referansı
bir cadde | L | D | d1 | H | A |
DN15 | 72 | 22 | 15 | 55 | 100 |
DN20 | 78 | 27 | 20 | 60 | 120 |
DN25 | 91 | 34 | 25 | 72 | 120 |
DN32 | 105 | 42 | 32 | 83 | 150 |
DN40 | 114 | 48 | 38 | 93 | 170 |
DN50 | 139 | 60 | 48 | 101 | 170 |
DN65 | 182 | 76 | 64 | 125 | 210 |
DN80 | 207 | 89 | 76 | 136 | 250 |
DN100 | 261 | 114 | 98 | 165 | 300 |
