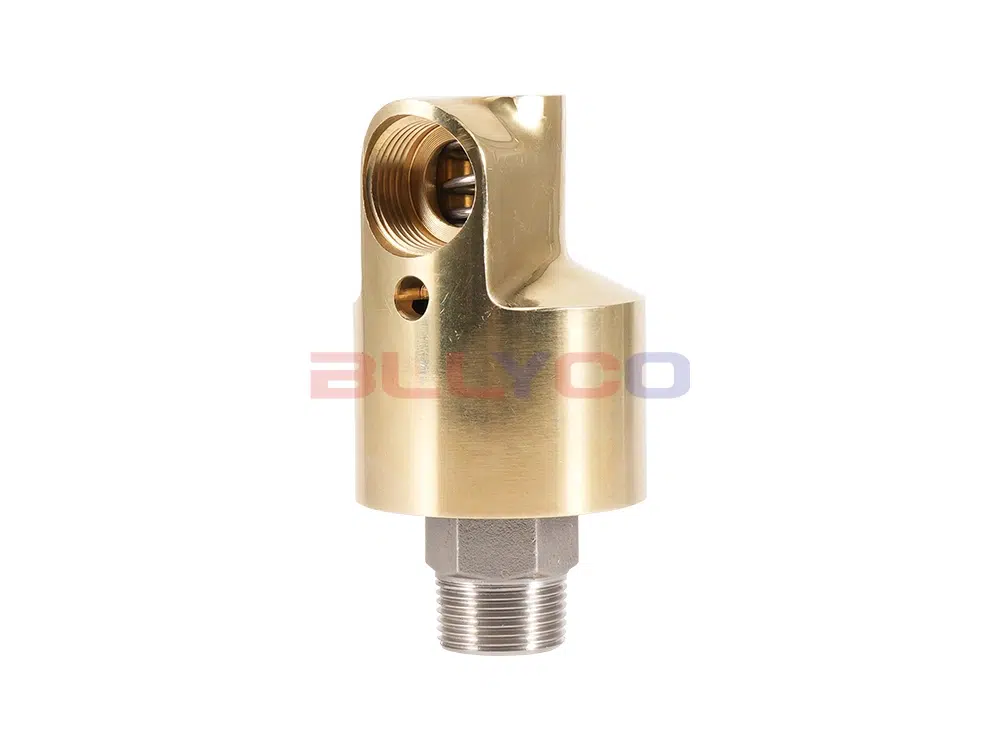

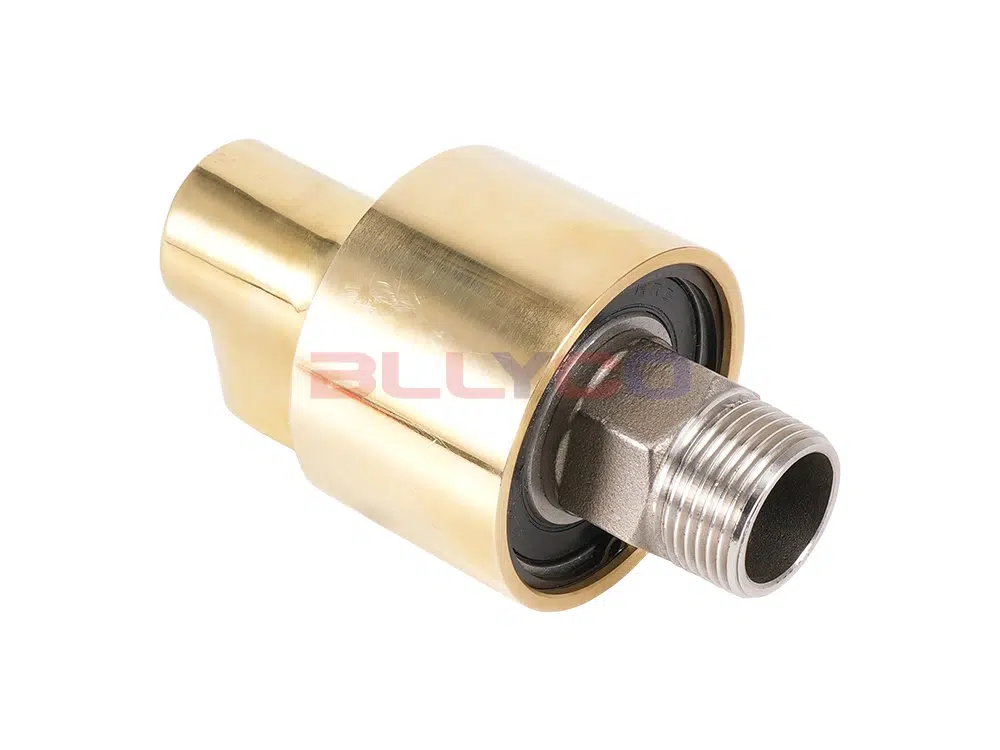

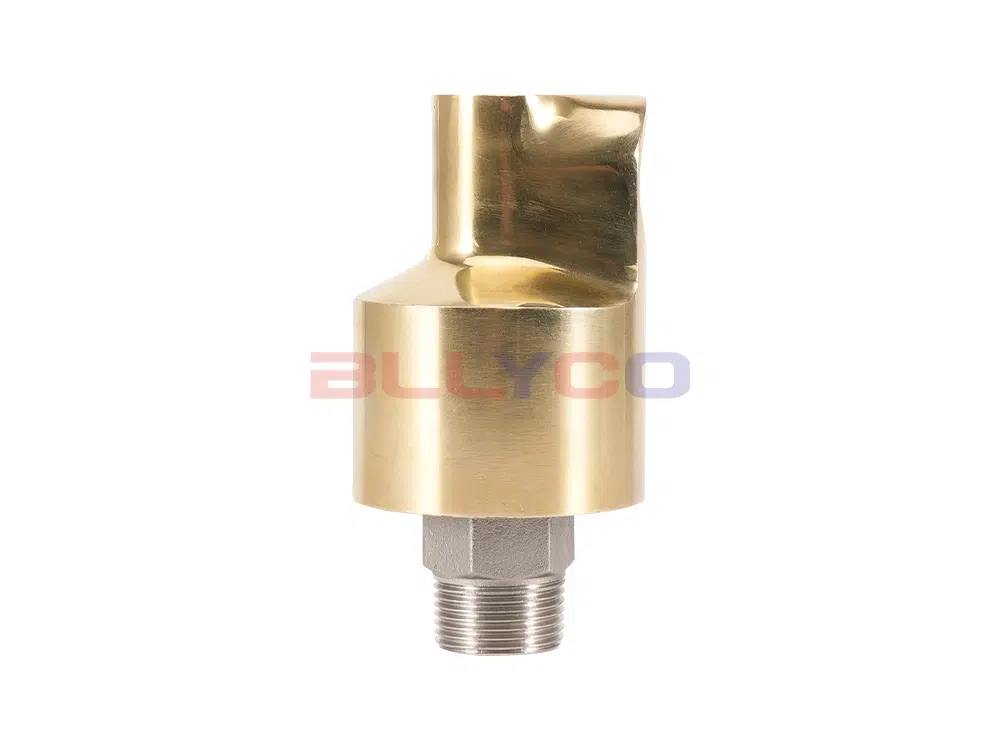

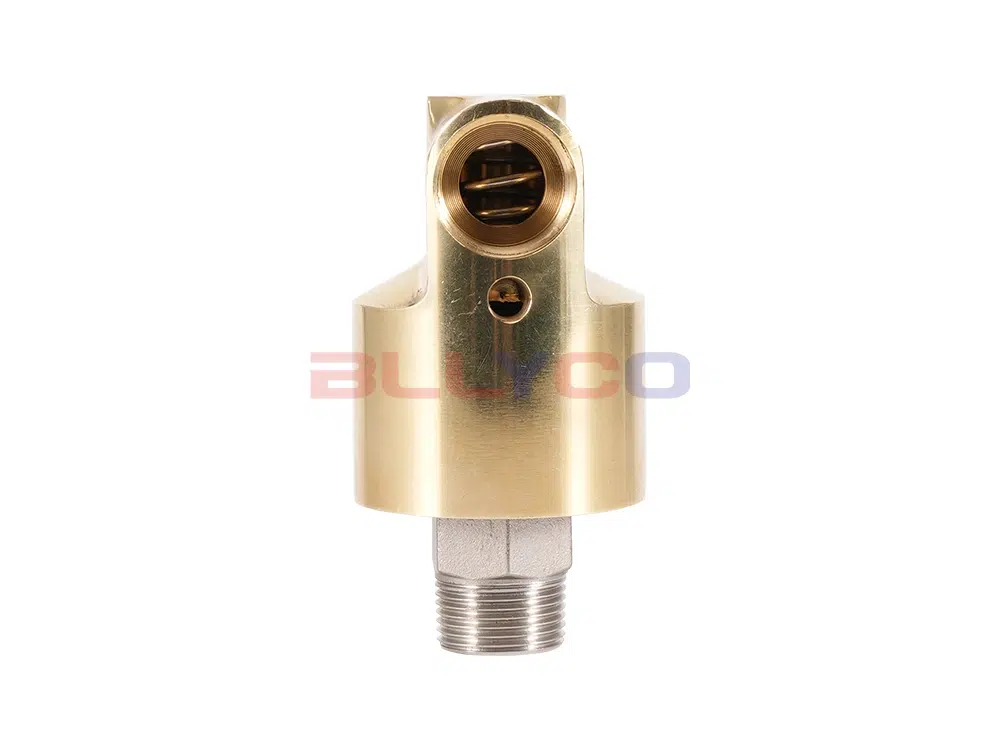

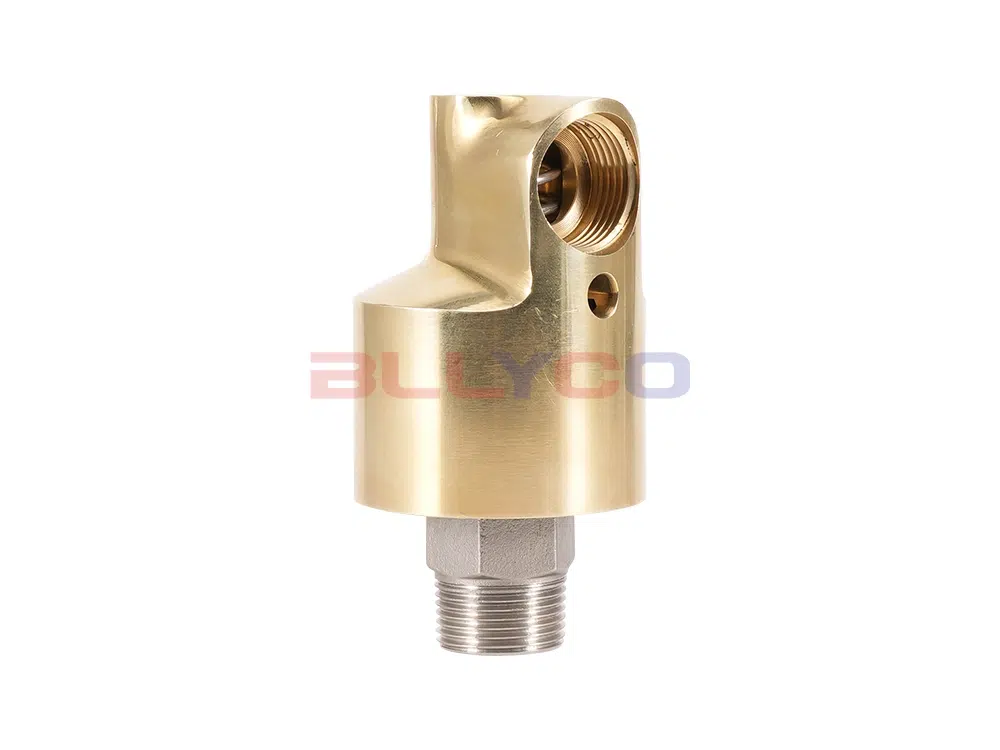

HD系列旋转接头又称冷却水旋转接头，是专门为适用于冷却方面设计的系列产品。它具有体积小、重量轻、摩擦扭距小等优点。HD型旋转接头为单向流通式，采用高品质轴承接头质量可靠，单个接头承受额定载荷时亦能轻松顺畅。主要用于向旋转辊、滚筒、气缸等的一端供给冷却水、液压油或压缩空气，从反向端排出。广泛应用于制铁机械滚筒、密塑料冷却牵引滚筒、造纸用压延机滚筒等设备，主要用于制革、造纸、纺织、冶金等行业的冷却系统。
Ürün Parametresi
Ürün Modeli | HD Serisi |
壳体材质 | Pirinç |
产品转速 | ≤1000r/dak |
Nominal basınç | ≤1.0Mpa |
Uygulanabilir ortam | 水、空气、液压油等 |
Uygulanabilir sıcaklık | ≤100°C |

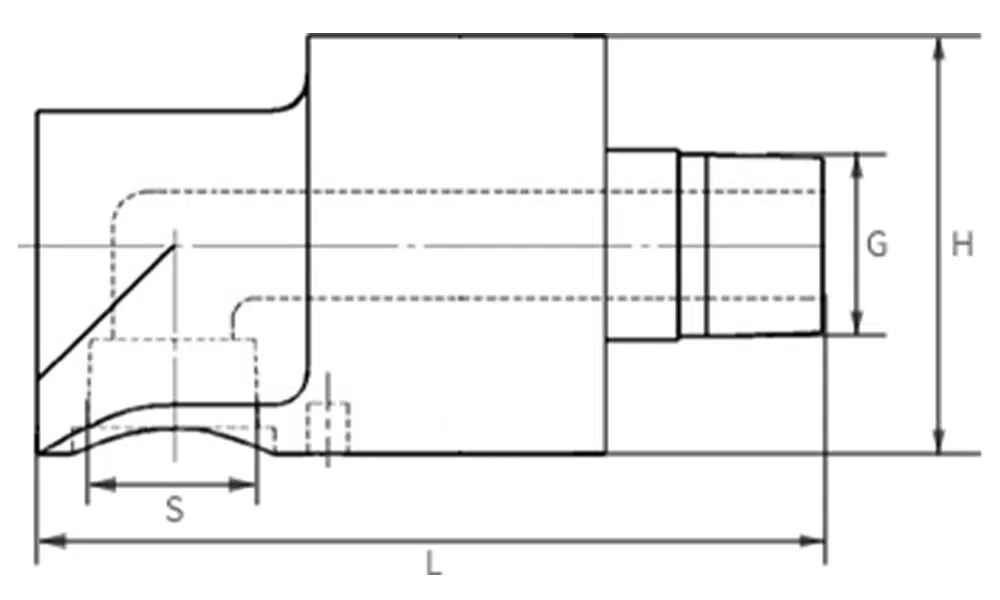

Ürün Boyut Referansı
model numarası | bir cadde | G | S | L | H |
HD8 | DN8 | 13.2 | 11.4 | 77 | 37 |
HD10 | DN10 | 16.6 | 15 | 93 | 53 |
HD15 | DN15 | 21 | 18.6 | 79 | 53 |
HD20 | DN20 | 26.4 | 24.2 | 111 | 58 |
HD25 | DN25 | 33.3 | 30.3 | 120 | 68 |
HD32 | DN32 | 42 | 39 | 148 | 87 |
HD40 | DN40 | 47.8 | 44.8 | 160 | 92 |
HD50 | DN50 | 59.6 | 56.6 | 205 | 117 |
