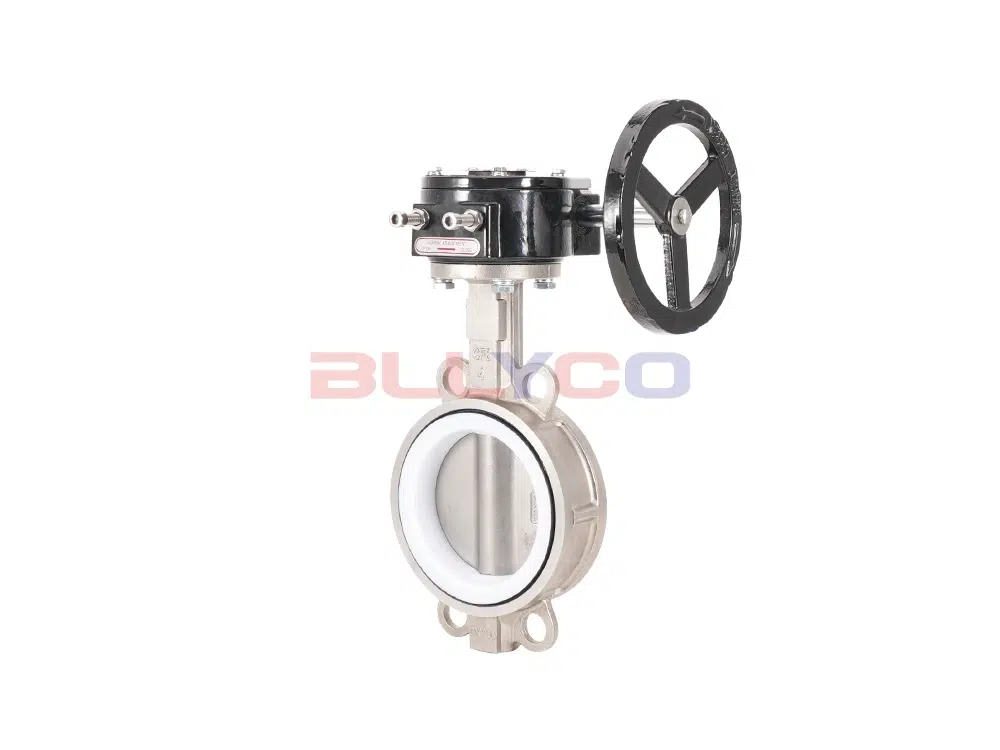

D371F-16P alın-kelepçe PTFE kelebek vana, esas olarak sistem su temini ve drenajı için kullanılan bir tür turbo alın-kelepçe kelebek vanadır. Kompakt yapısı, 90 ° dönme anahtarı, kolay kullanım, güvenilir sızdırmazlık ve uzun hizmet ömrü ile su tesislerinin, enerji santrallerinin, çelik fabrikalarının, kağıt yapımının, kimya endüstrisinin, catering ve diğer sistemlerin su temini ve drenajında yaygın olarak kullanılmaktadır. düzenleme ve kapatma işlevleri.
Ürün Özellikleri
- Kompakt yapı: Sıkıştırma tasarımının kullanılması, tüm vana yapısının kompakt olmasını sağlar, az yer kaplar, kurulumu ve bakımı kolaydır.
- Güvenilir sızdırmazlık performansı: Kelebek vana, kapalı durumda vananın iyi sızdırmazlığını sağlayan ve sıvı sızıntısını etkili bir şekilde önleyen yumuşak sızdırmazlık malzemesi kullanır.
- Esnek dönüş açısı: Kelebek vana, akış hızının esnek kontrolünü sağlamak için ihtiyaca göre hassas bir şekilde ayarlanabilen 0 ° -90 ° dönüş açısına sahiptir.
Ürün Parametresi
Ürün Modeli | D371F-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Valf plakası malzemesi | 304 paslanmaz çelik |
Kauçuk astar malzemesi | PTFE politetrafloroetilen |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤150°C |

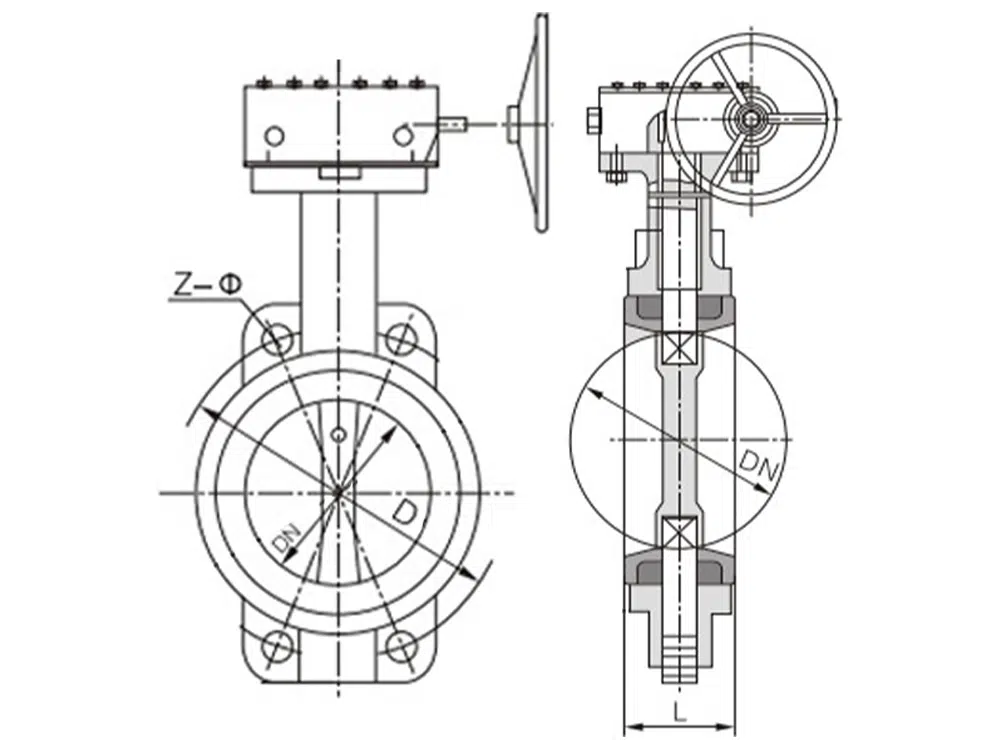

Ürün Boyut Referansı
DN | L | D | Z-d |
50 | 42 | 125 | 4-23 |
65 | 44.7 | 145 | 4-26.5 |
80 | 45.2 | 160 | 8-18 |
100 | 52.1 | 180 | 4-24.5 |
125 | 54.4 | 210 | 4-23 |
150 | 55.8 | 240 | 4-25 |
200 | 60.6 | 295 | 4-25 |
250 | 65.6 | 355 | 4-29 |
300 | 76.9 | 410 | 4-29 |
350 | 76.5 | 470 | 4-30 |
400 | 86.5 | 525 | 4-30 |
450 | 105.6 | 585 | 4-30 |
500 | 131.8 | 650 | 4-33 |
600 | 152 | 770 | 4-36 |
